Bonjour à tous,
Je cherche à sécuriser ma Kaabo warrior 11 avec un contacteur a clé, j'aimerai avoir quelques informations techniques.

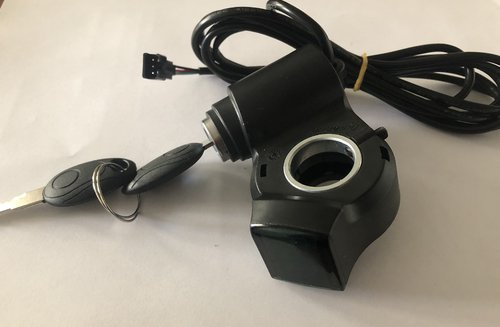

Je pense qu'il y a 2 possibilités : soit avec un contacteur à clé de e-bike voir photo ''000'' en me branchant sur le + et - du faisceau de commande , ou soit en me rebranchant sur la fiche auxiliaire de l'option de empreinte digital ''fingerprint dualtron '' vu que je n'ai pas pris l'option voir photo ''001''

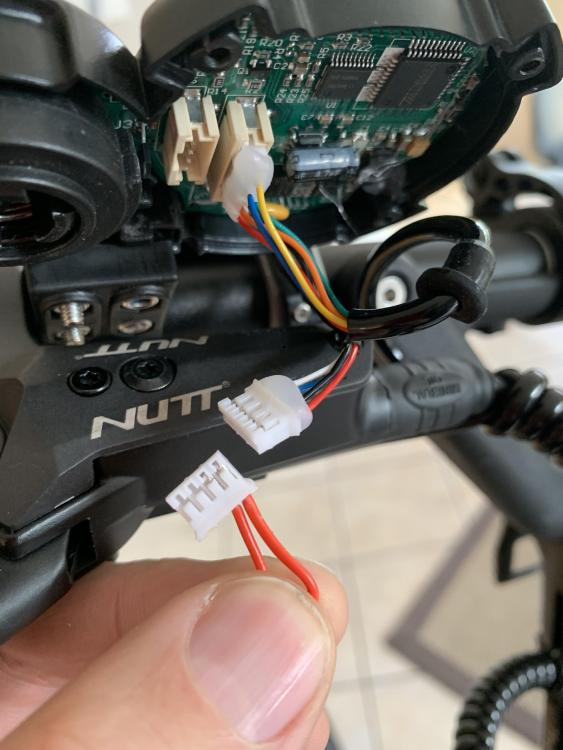

L'option empreinte digital : On peut voir à l'origine si vous avez pas pris l'option empreinte digital , qu'il y a une simple broche avec un cable orange en pont qui relit 2 bornes ensemble et quand on retire cette broche, le lcd reste allumer mais la gâchette d'accélération ne fonctionne plus, et quand on rebranche cette broche, la gâchette refonctionne. J'aimerai savoir quelle autre option pourrait t-on monter un contacteur à clé sur cette bronche. Je suis pas sur que la tension et l'ampérage permettrait de câbler ce genre de contacteur à clé.
L'option Contacteur a clé en direct sur la cable de commande : Le câble entre l'afficheur LCD et les 2 contrôleurs, j'ai un faisceau de 6 câbles : jaune / blanc / vert / noir / bleu / rouge. j'aimerai savoir quelle est la fonction de chaque fils ? Et sur quel fils dois-je câbler mon contacteur à clé ?
De plus, Je crois que sur les kAABO il y a un Converter en 12V DC pour la partie commande.
SI quelqu'un aurait une solution pour monter un contacteur à clé, ou le schéma électrique de cette trottinette, étant pas sur de toute ces informations.
