Ah mince, bon bah ca va pas alors😭....j'ai bien ce relais orange en stock, mais je dois revoir tout le branchement alors....

Non jme suis par encore penché dessus...mais oui ca existe suffit de prendre un cable correspondant à ton nombre de fil comodo et de la bonne section et surtout d'arriver à le faire passer dans la potence😅

Merci @Fab10.. en effet jme suis pas encore decider pour le modele de phare ou klaxon....je ne sais pas encore si je ferais un circuit dédié ou repiquer vers le convertisseur si c 'est possible

As tu reussi à monter ton module coupe circuit etc ...? @Papa50

Voilà le schema complété...je pense que c'est bon...A confirmer par un specialiste😉

ah beh voilà suffisait de demander, il est là notr' électricien💪

Ah beh t inquiete moi aussi, c'est @Fab10 qui m'a dit de mettre ça, sinon jle savais pas....après je vais essayer de comprendre ce qu il faut comme amperage pour mettre dedans....on est pas sorti de l'auberge😂 mais tu le reconnais? il y a le même sur le port de charge de notre batterie

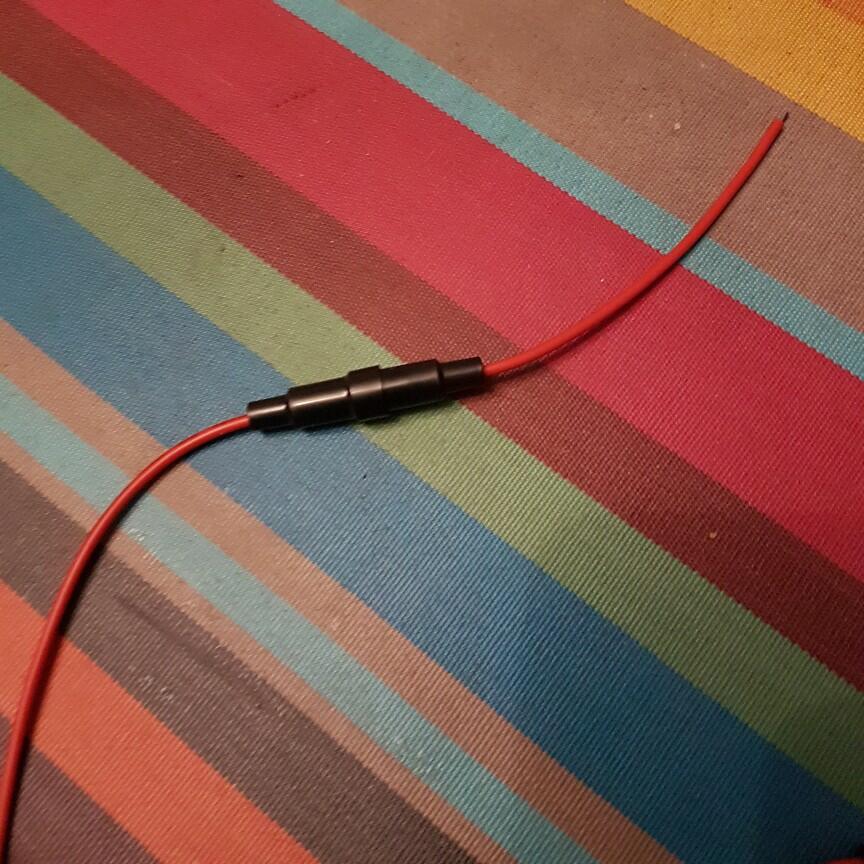

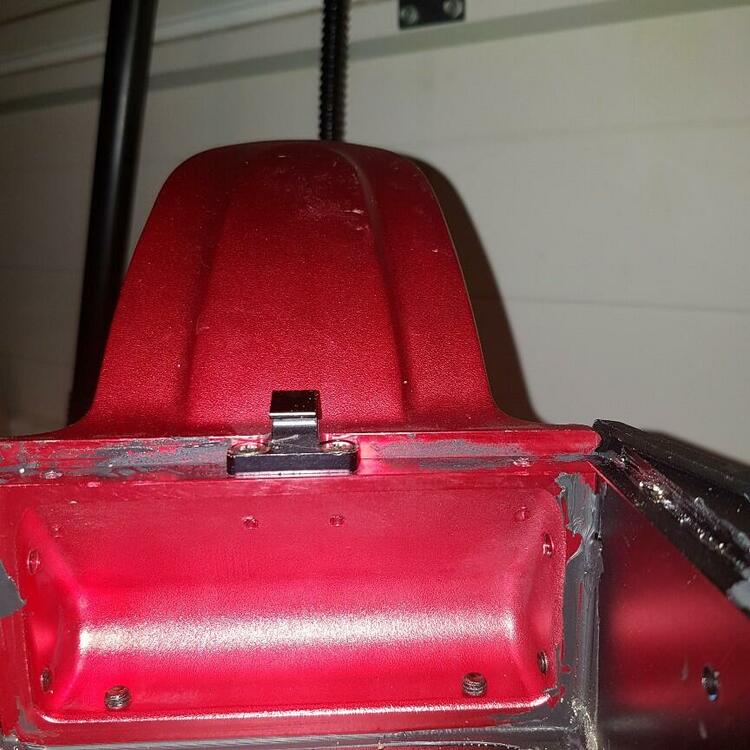

prochaine etape, on va s'occuper des clignotants...et faire passer les fils au plus simple, j'ai regarder pour l'interieur du deck, c'est trop chaud, faudrait percer l'arriere avec risques d'infiltrations de flotte et repercer vers les cotés du deck en biais etc....jle sens pas... les supports cligno sont prets et taraudés en M10, j'ai le relais, et j'ai recu le porte fusible (mais sans fusible...j'ai pas fais gaffe🤣) faut que je trouve ça...

oui mais là...la rondelle à l'extérieur est mal mise....moi jai une encoche pour les mettre en quinconce...

Super merci pour ton retour julien....ca fait quelques jours que jme triture le cerveau pour savoir ce que j'aurais mal remonter....🤪 Jai essayer plein de truc, demonter,remonter, ajouts de rondelle de differentes epaisseurs, demonter la demi jante pour voir si c'etait bien positionné etc....j'etais presque pret a redémonter le moteur entier.... En fait c'est bien un moteur different que l'on a...et la roue n'est pas tout à fait centrée.... au debut j'ai rajouter 1 rondelle sur le gros axe et 2 sur le petit de chaque coté ( c'etait pas mal ), puis j'ai quand même essayer avec seulement 2 rondelles sur le petit axe mais le pneu frottait presque et après verification suite à des essais ca avait bougé légèrement et ca refrottait... J'ai donc remis ma config de départ avec 1 sur le gros axe et 2 sur le petit et c'est tout bon.... M12/25*2 pour le gros axe (que j'ai fait en 3d) M10/20*2 pour le petit ( dans la boite du lien) https://fr.aliexpress.com/item/4000859172656.html?spm=a2g0s.9042311.0.0.27426c37LKr2L3 Pour demonter les ecrous, c'est très chaud, c'est collé à la loctite et serrés à mort....perso j'ai chauffé un peu l'écrou avec un mini chalumeau et après c'etait bon...

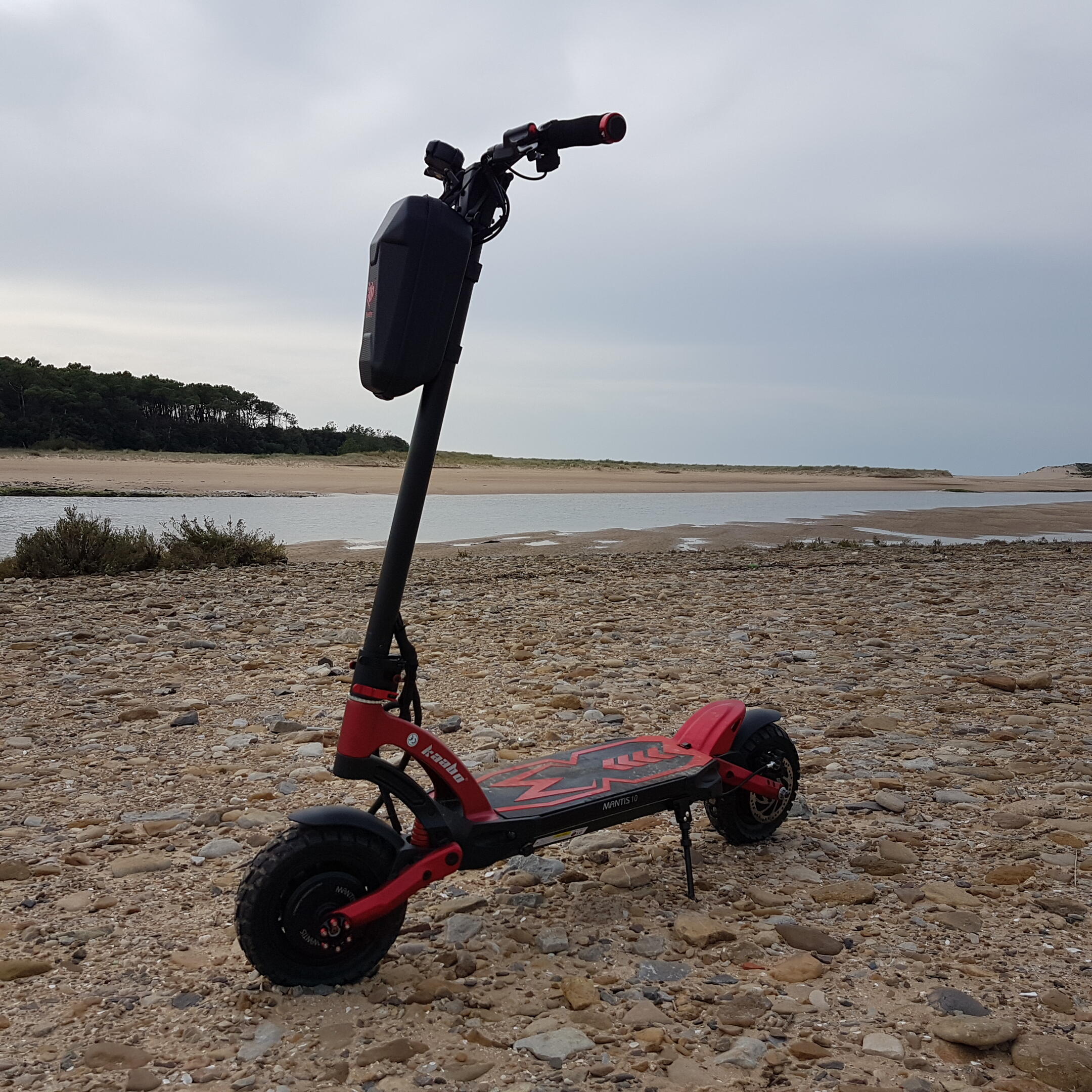

ça pourrait au ralenti, mais c'est pas super confortable quand même😅...c'etait la fin du chemin propre qui donne sur ces cailloux, c'est un cul de sac

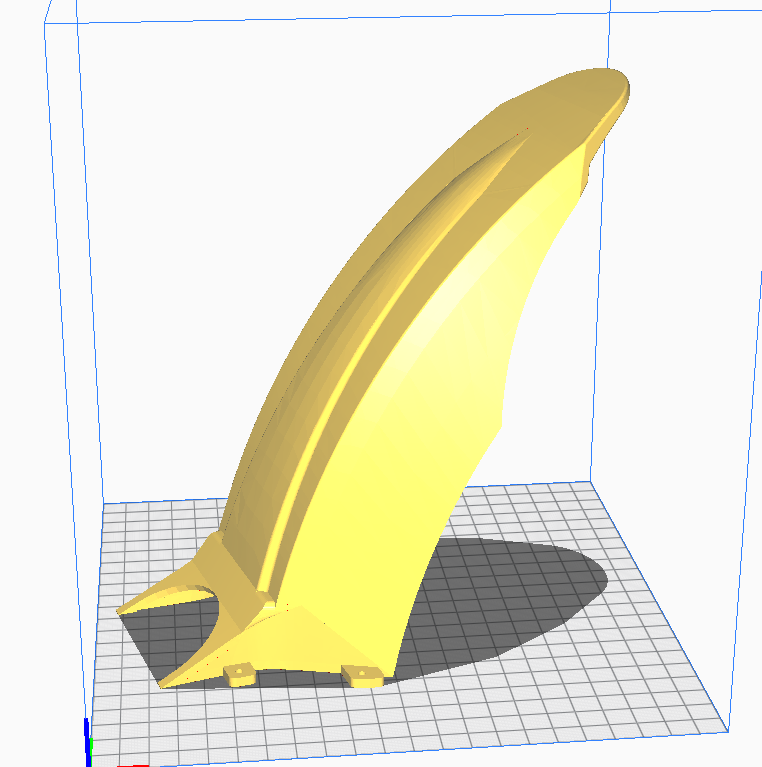

ouep au bout d'un moment ça prend la tete le dessin....faut vite aller faire un tour😅

non c'est pas celle ci...

Ah oui quand même?! ca me parait enorme....🤔

Oui très rapide merci.... et que @Papa50 a eu la flemme de sortir son pied à coulisse😂

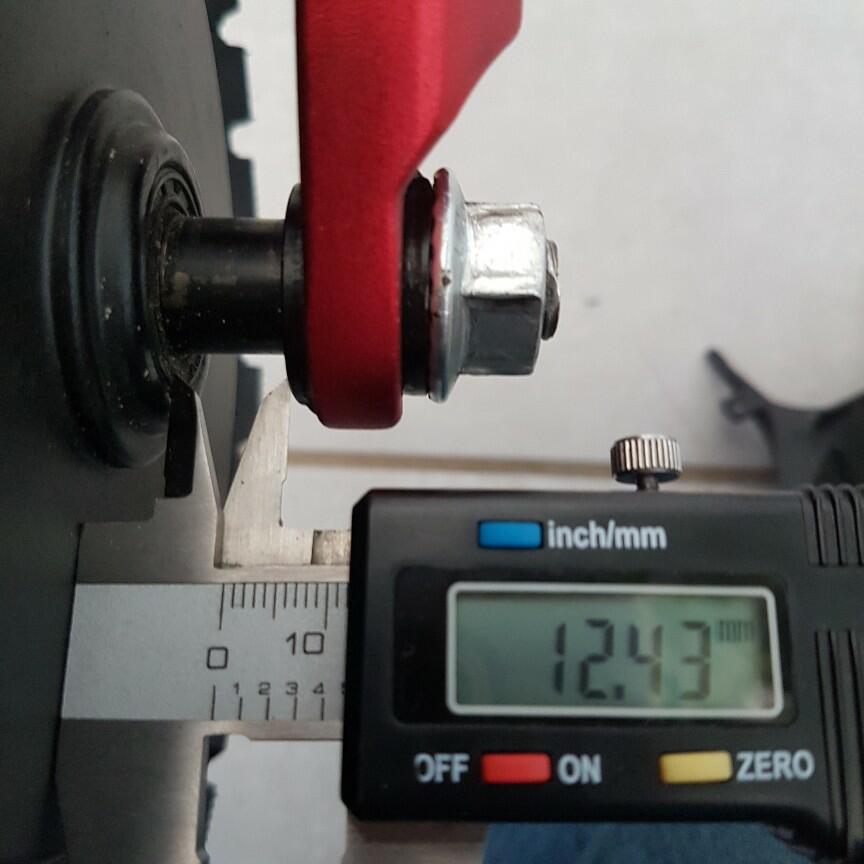

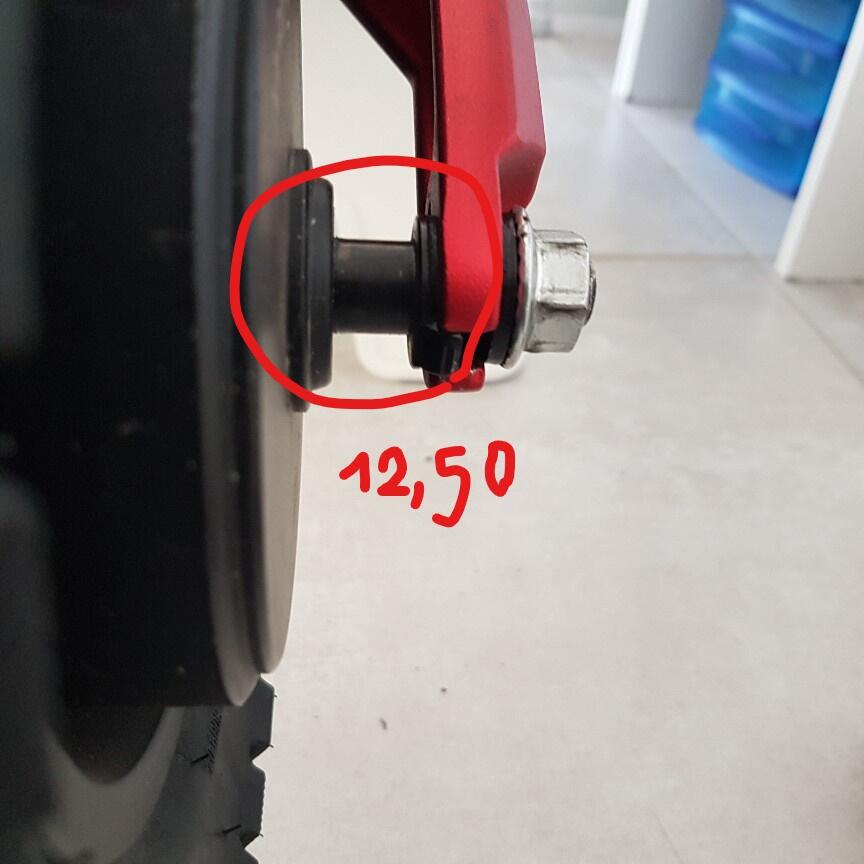

Ouep c'est ce que j'ai fais pourtant....mais le n°2 est un pivot glissant du coup je pense qu'il faut le caler Il me semble que le decalage est crée directement sur l'arbre moteur🤔 est ce du aux changement de roulement?, l'arbre aurait-il bougé pendant le demontage tropicalisation ?ou etait-ce comme ça d'origine? (jme souviens plus) Toi en tout cas ça l'air super bien centré...👍 je sais bien que c'est pas le même moteur, mais tu as combien toi à la roue arriere coté droit entre la rondelle et le joint spi? merci

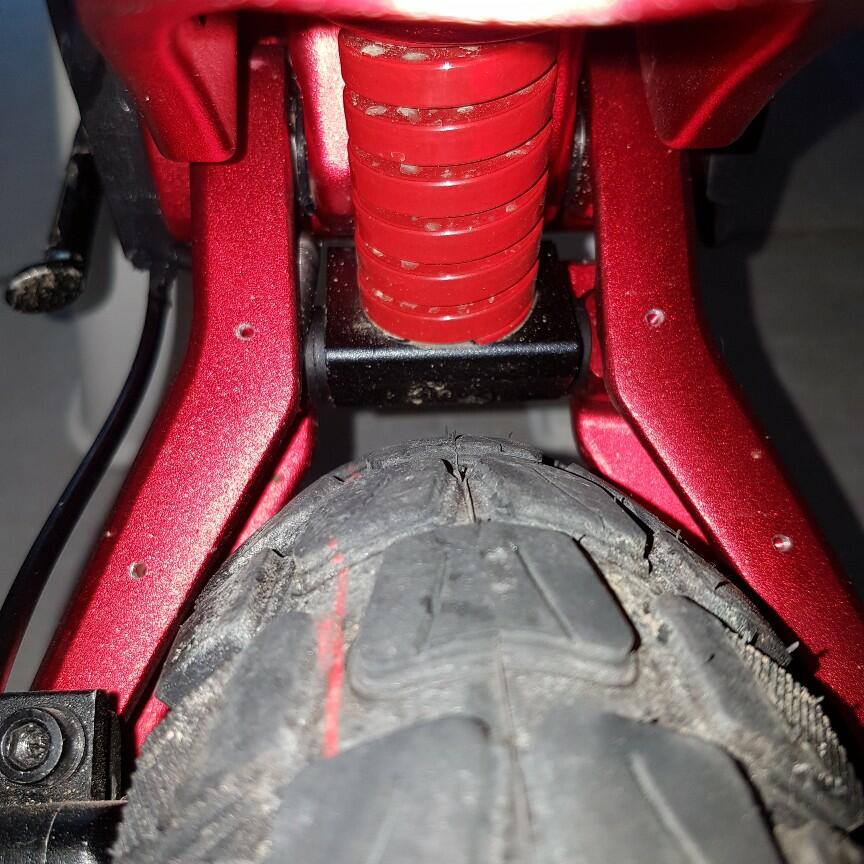

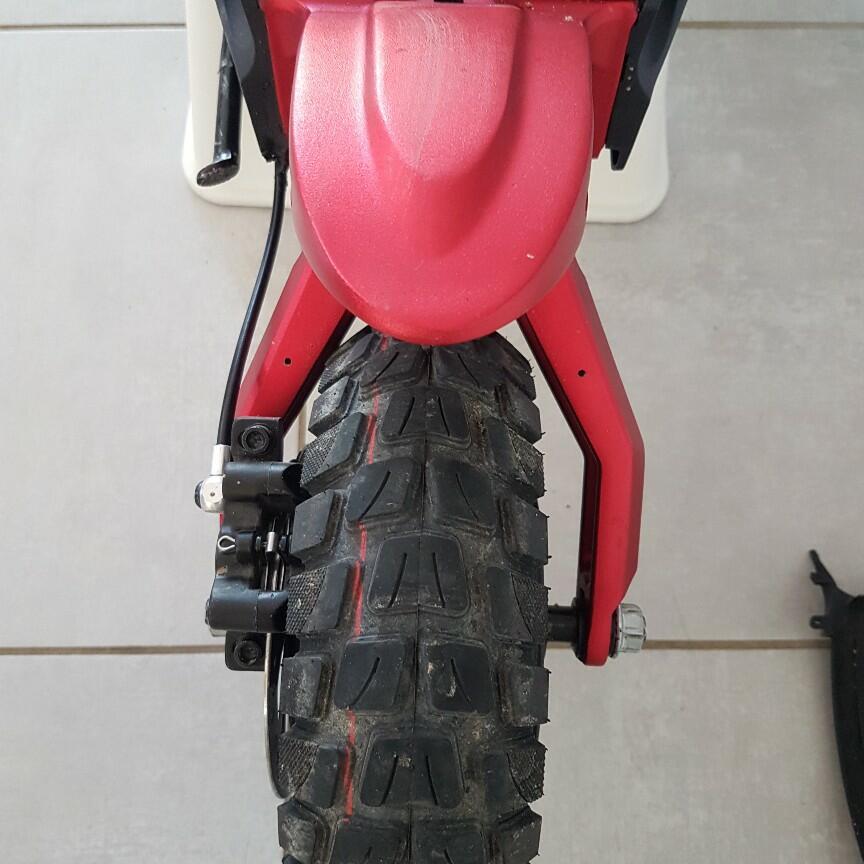

Je me suis aperçu que ma roue arrière frottait très légèrement sur le bras gauche (ca s'entend uniquement à basse vitesse), effectivement elle n'est pas centrée par rapport aux bras....je ne sais pas si c'est dû au remontage tropicalisation (encore un inconvenient 🤪)ou si c'est normal avec le 10x3 j'ai ajouté des rondelles façon @ELNO71 sur les axes de suspension ( 1 sur le gros axe de chaque coté pour augmenter tres legerement l'ecartement et 2 sur le petit axe de chaque coté pour combler le vide d'origine). J'ai été la malmener un peu en tout terrain, ca l'air ok ca pas bougé Vous avez deja eu le soucis?

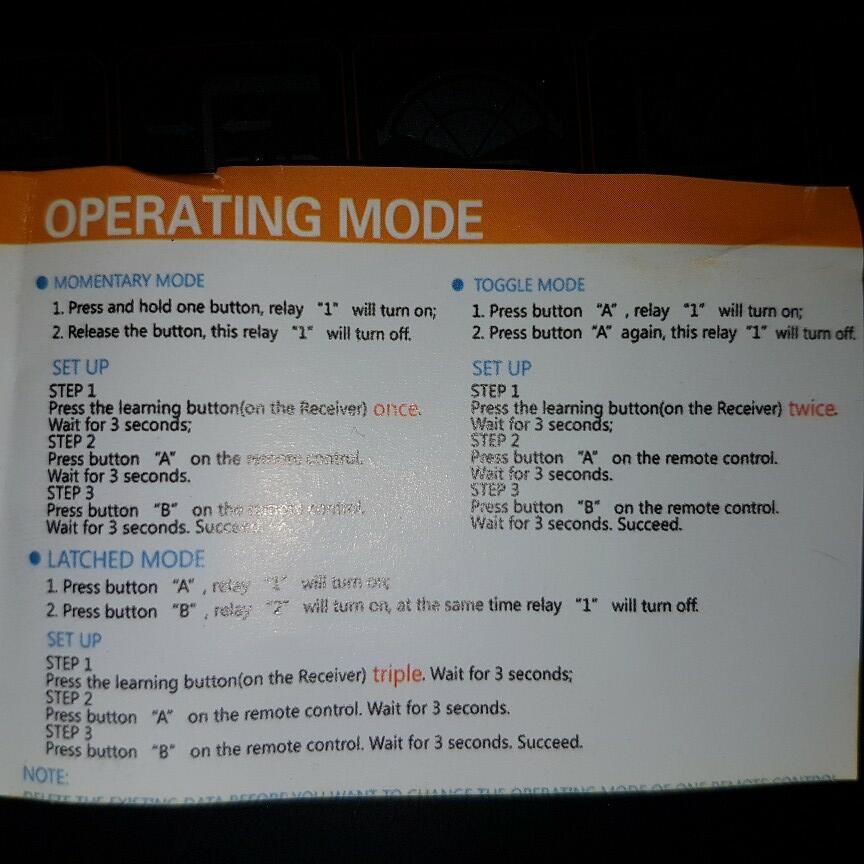

Euh oui mais au debut j'ai eu du mal à choisir le bon programme....il y en a 3 differents et dans le mode bascule, il ne parle que du bouton A....dans mes premiers essais je n'avais qu'un canal qui fonctionnait...., je pensais que la carte ne marchait pas....😅 il faut faire un reset de la carte en appuyant 8 fois sur le bouton learn, puis appuyer sur le bouton A pour assigner la telecommande, puis appuyer 2 fois sur le bouton learn pour choisir le toggle mode et enfin appuyer sur le bouton A et juste apres sur le bouton B. (pas evident à trouver quand tu regarde le mode d'emploi....)

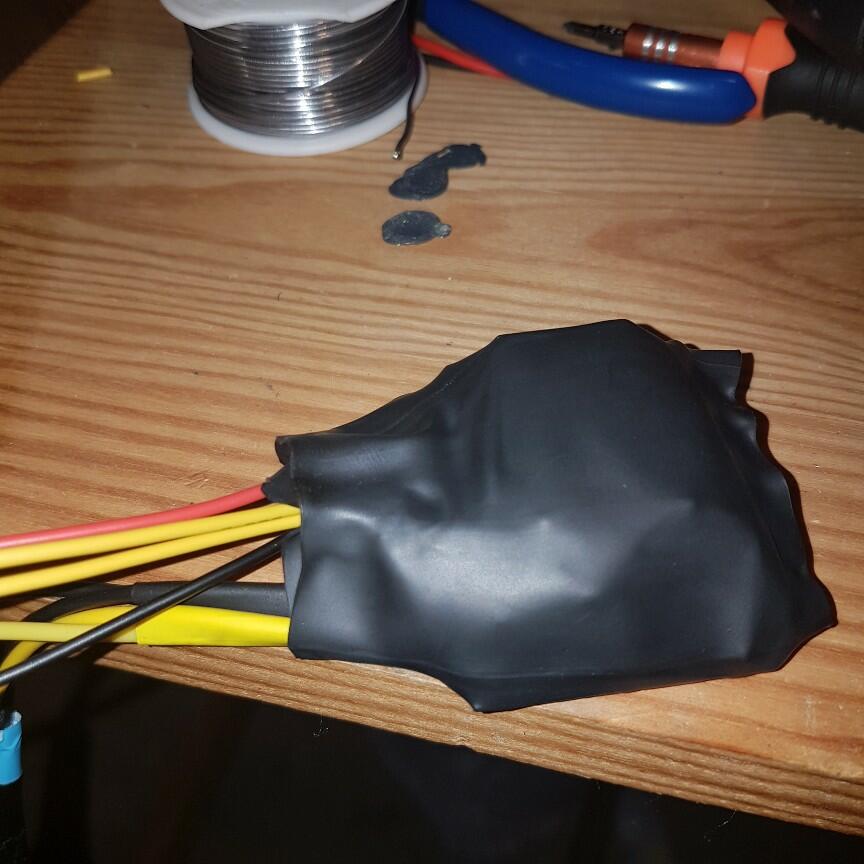

@Fab10 c'est donné pour 46x38x17, + la gaine thermo en 40...apres ya pas 36mille facon de la rentrée...ca passe que dans 1 sens.... https://fr.aliexpress.com/item/4000295119996.html?spm=a2g0s.9042311.0.0.6bad6c37hJW5ZE C'est pas mal @Papa50, avec une gaine sur les fils bien sur....c'est la soluce la plus simple, mais je pense qu'il y a moyen de faire mieux...ou pas😅

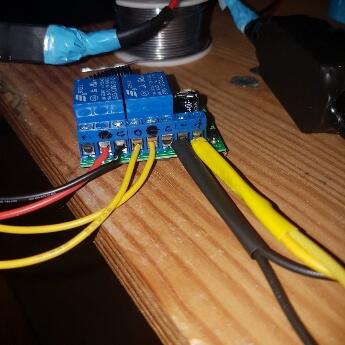

Bien sur si t'as besoin... tu peux compter sur moi et j'ai une photo du branchement si tu veux , pas evident à choisir le mode qui convient au debut mais ca va.... perso je voulais un bouton pour couper/rendre possible l'allumage du display et un autre pour bride/debride, après suffit de choisir le moment ou tu le veux en mode normal je peux allumer le display et donc le couper avec le bouton A si je le souhaite, et je suis debris D puis non si j'appuie sur le bouton B ps: le relais est en mode toggle (bascule dans mon cas) a droite le + et - 12V, au centre les 2 fils de bridage en Normally open ( 1sur le com1 et un sur le NO), et à gauche le fil rouge et noir pour la coupure lcd en NC (1 sur le com2 et un sur le NC) de base les fils de bridage sont gris, je les ai rallongé en jaune, et le fil de coupure lcd est rouge (prendre le bon coté du 6P), que j'ai rallongé en rouge et noir (cf tuto nanolabo) PS: ca rendre de justesse à droite dans le deck...ca commence à etre bien bouché, j'espere que ca ira pour le cablage clignotant en sus mais c'est pas gagné....

Après quelques jours d'immobilisation, il était temps d'aller tester toutes ces nouveautés....verdict: trop bien😍 Suite à la premiere tropicalisation, j'avais perdu 10-12km/h de vitesse, je les ai retrouvé à 1 ou 2 km/h près....les roulements que j'ai reçu tournaient moins facilement que ceux d'origine (moins de jeu = moins de vitesse de rotation, mais plus durable à mon avis). Un grand merci à tous pour votre aide pour l'installation du module bridage/debridage/circuit/coupe-circuit, ca marche du feu de dieu😊 et je partais de loin vu mes connaissances en electricité....😅 @Fab10, @crockmi le spartiate, @Christian-91, @Papa50, @Nano Labo 20201103_163720.mp4

Ah au fait tu as raison jsuis en plein cablage mais pas celui là....😅

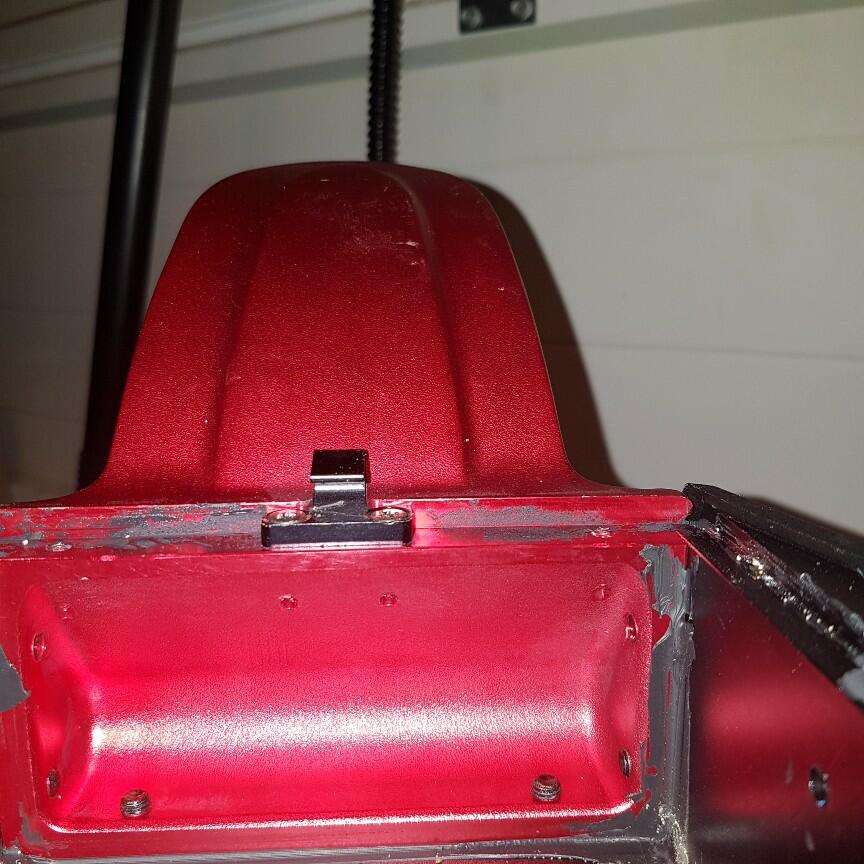

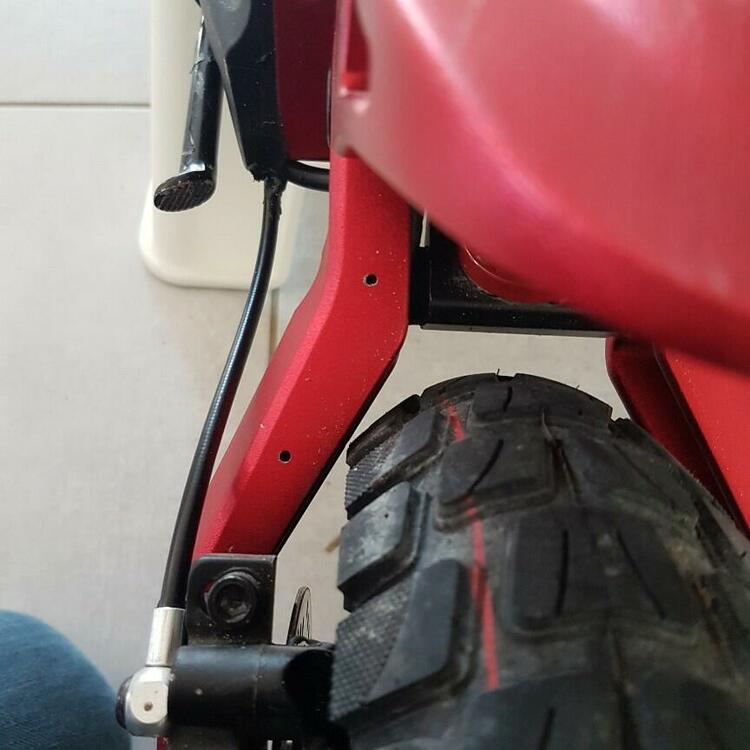

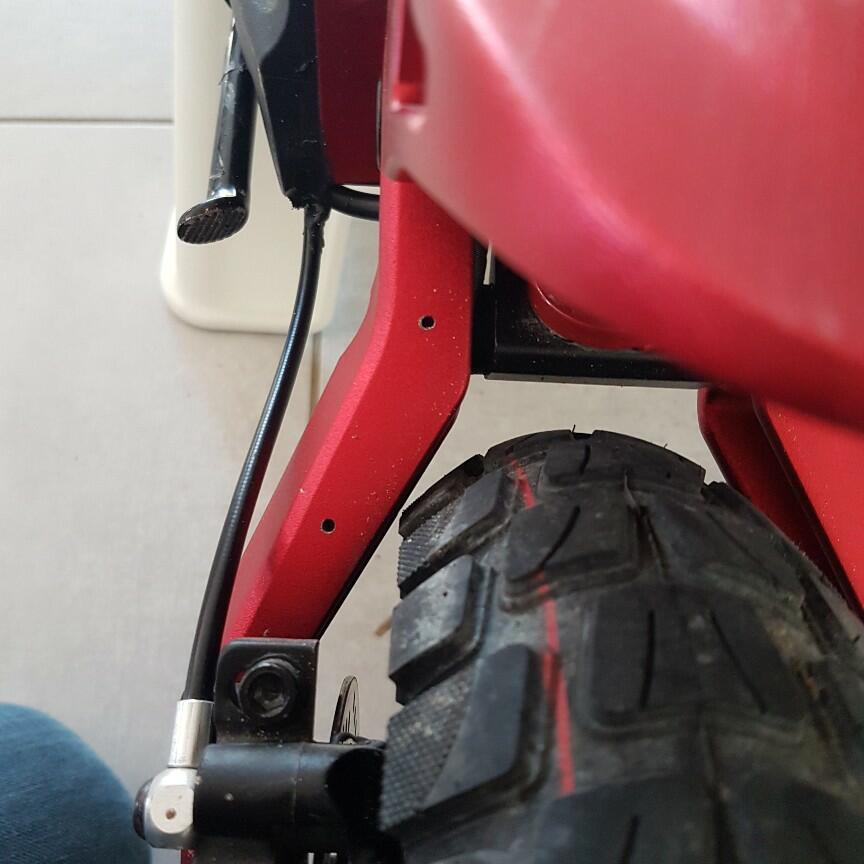

😱 ces rondelles!! sur la peinture pour bien ecailler le repose pied... Sinon pour le cablage, peut etre de chaque coté du deck de la facon que tu as dessiné ou peut etre en passant derriere l amortisseur et rejoindre les petits trous que j avais mis en photo afin de rejoindre les cotés...( a verifier)
