il y a une heure, Papa50 a dit :

Blanc Je sais pas ce que c'est !!!

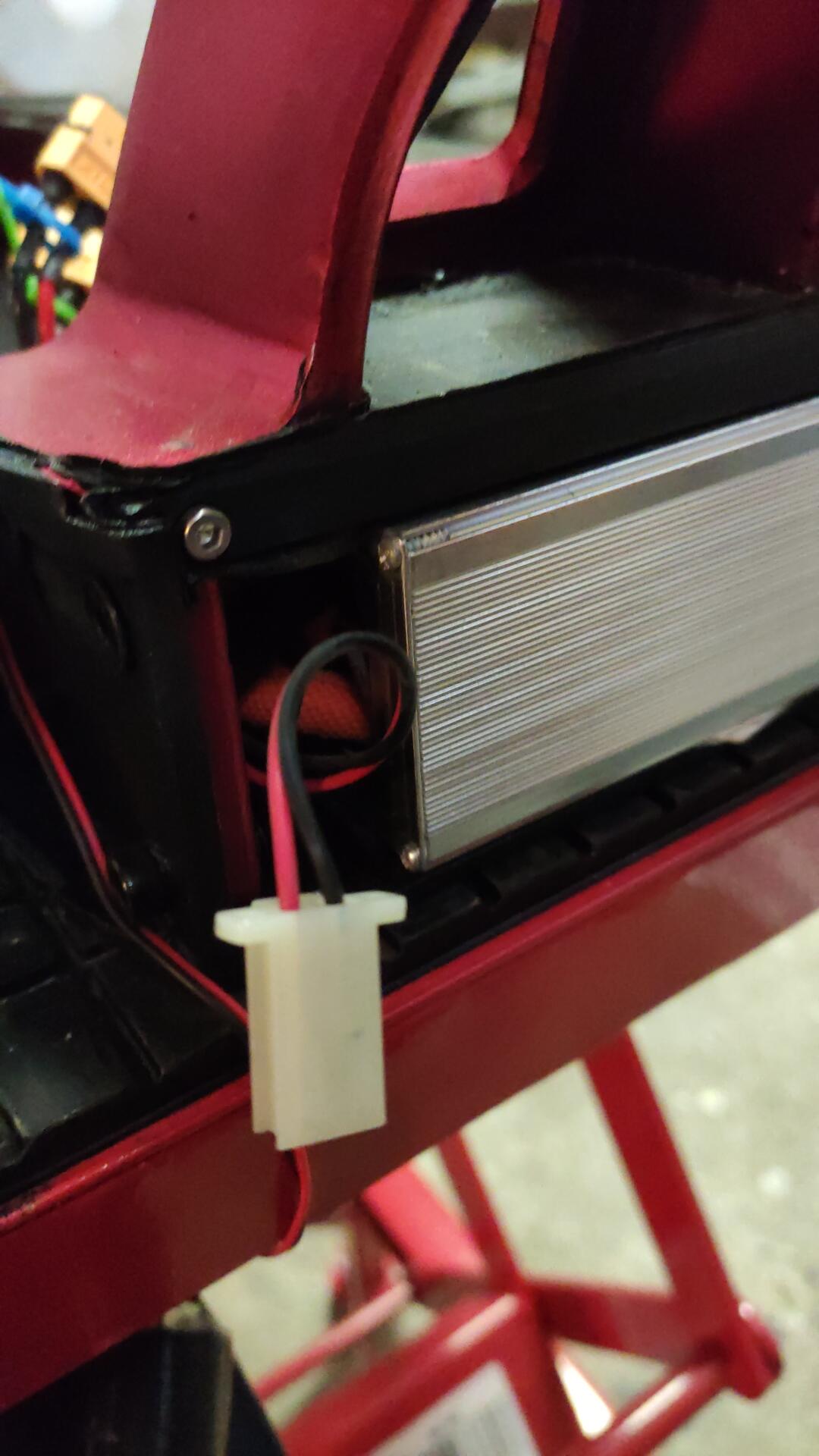

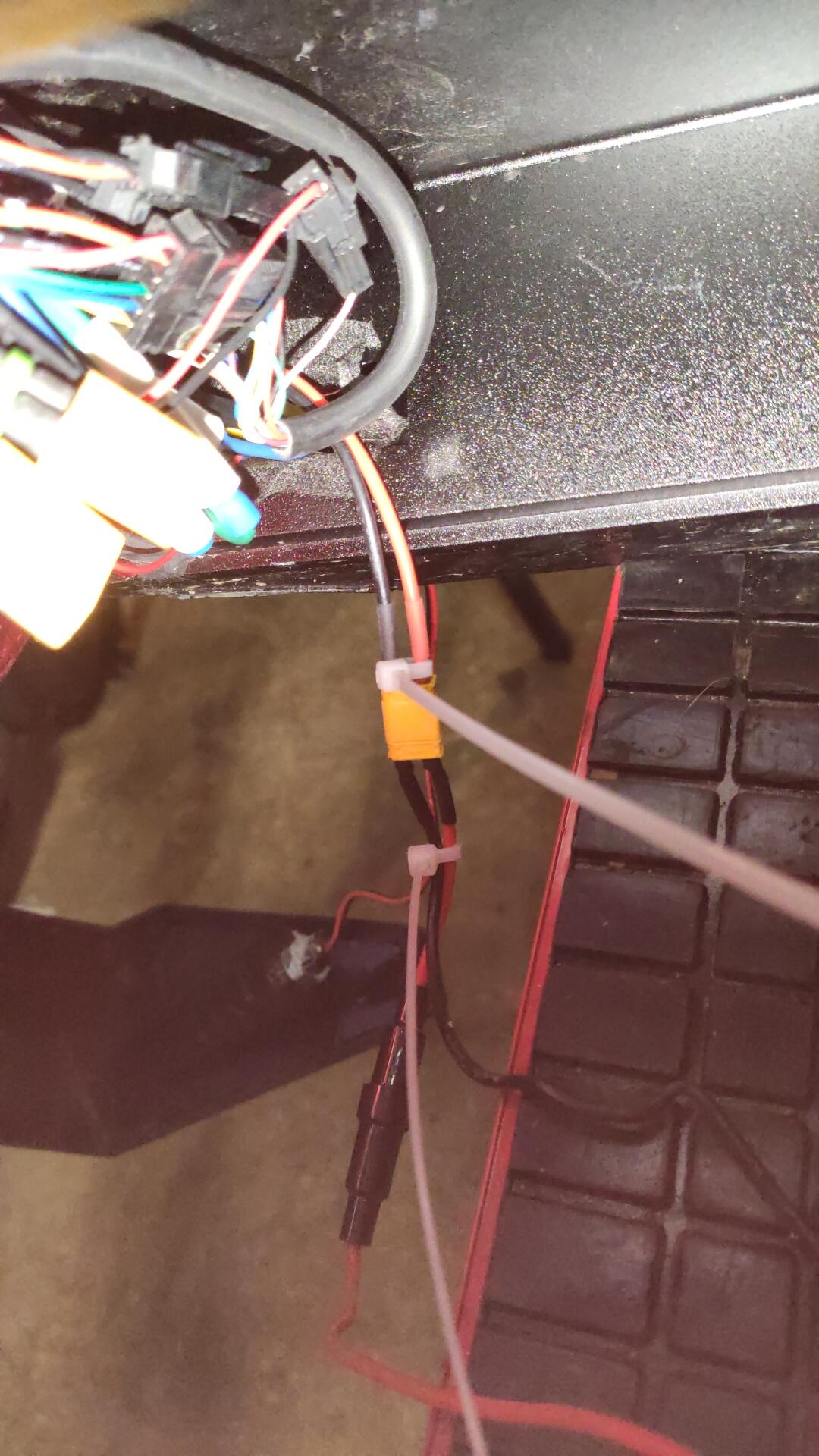

Connecteur de charge avec fusible en amont

Il y a 2 heures, Christian-91 a dit :

Pas si vite tu oublie les moteurs

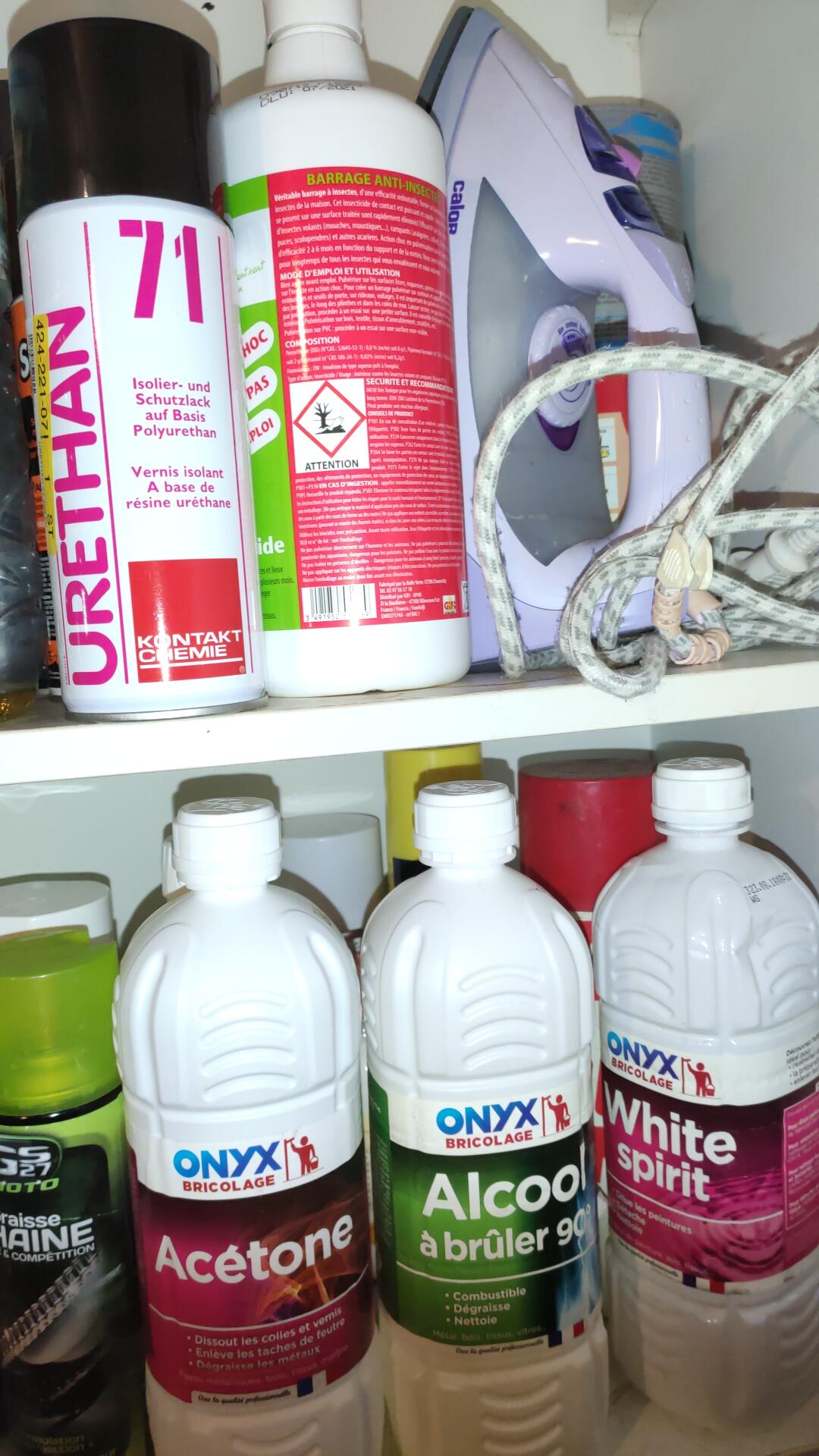

Bonjour, Ce produit , c'est le même style que le l'URETHAN 71 , vu sur le forum, Non ?

Je me demandais si dans le cas où la trottinette prends l'eau , comme papa50 , il ne serait pas possible de brancher dans un premier temps , seulement la batterie , le contrôleur et l'afficheur pour voir si celui ci s'allume et ensuite de rebrancher un par un les moteurs , éclairage et autres accessoires .

Histoire de pouvoir contrôler les éléments un par un .

Modifié le 11 septembre 20205 a par Fab10

Fab10 si c'est possible et oui c'est le même produit!  , et pour info Papa50 même si les moteurs sont branchés à l'envers pas grave juste se mettre en single et regarder la roue qui tourne si c'est la roue avant c'est juste inversé mais pas de problème

Modifié le 11 septembre 20205 a par ELNO71

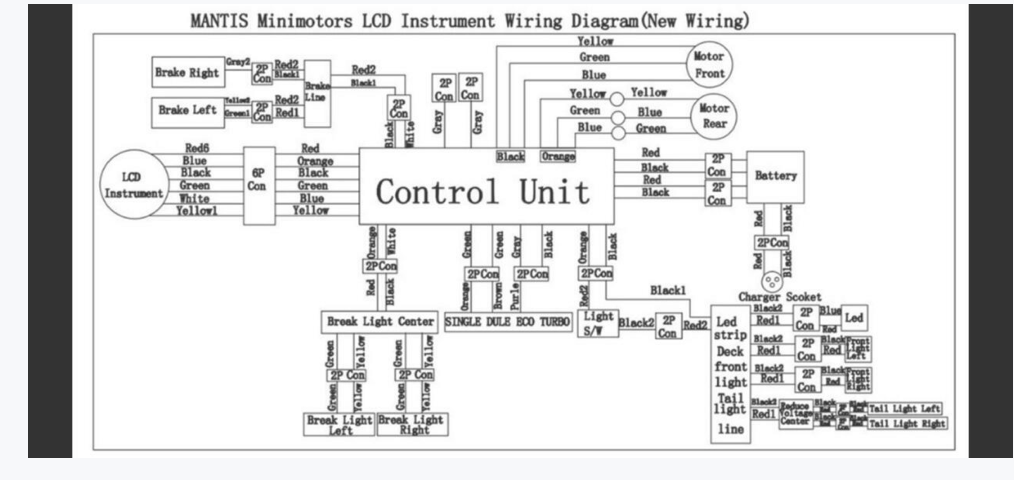

et le schema donne tout les codes couleurs même pour les moteurs  black motor front/ orange motor rear il faut regarder le câblage à la sortie du Control Unit!!

Modifié le 11 septembre 20205 a par ELNO71

Il y a 13 heures, Christian-91 a dit :

Pas si vite tu oublie les moteurs



J'y. Crois pas 😭😭😭 j'avais oublié , j'ai le produit , mais il falloir que je demonte tout 😭😭

Modifié le 12 septembre 20205 a par Papa50

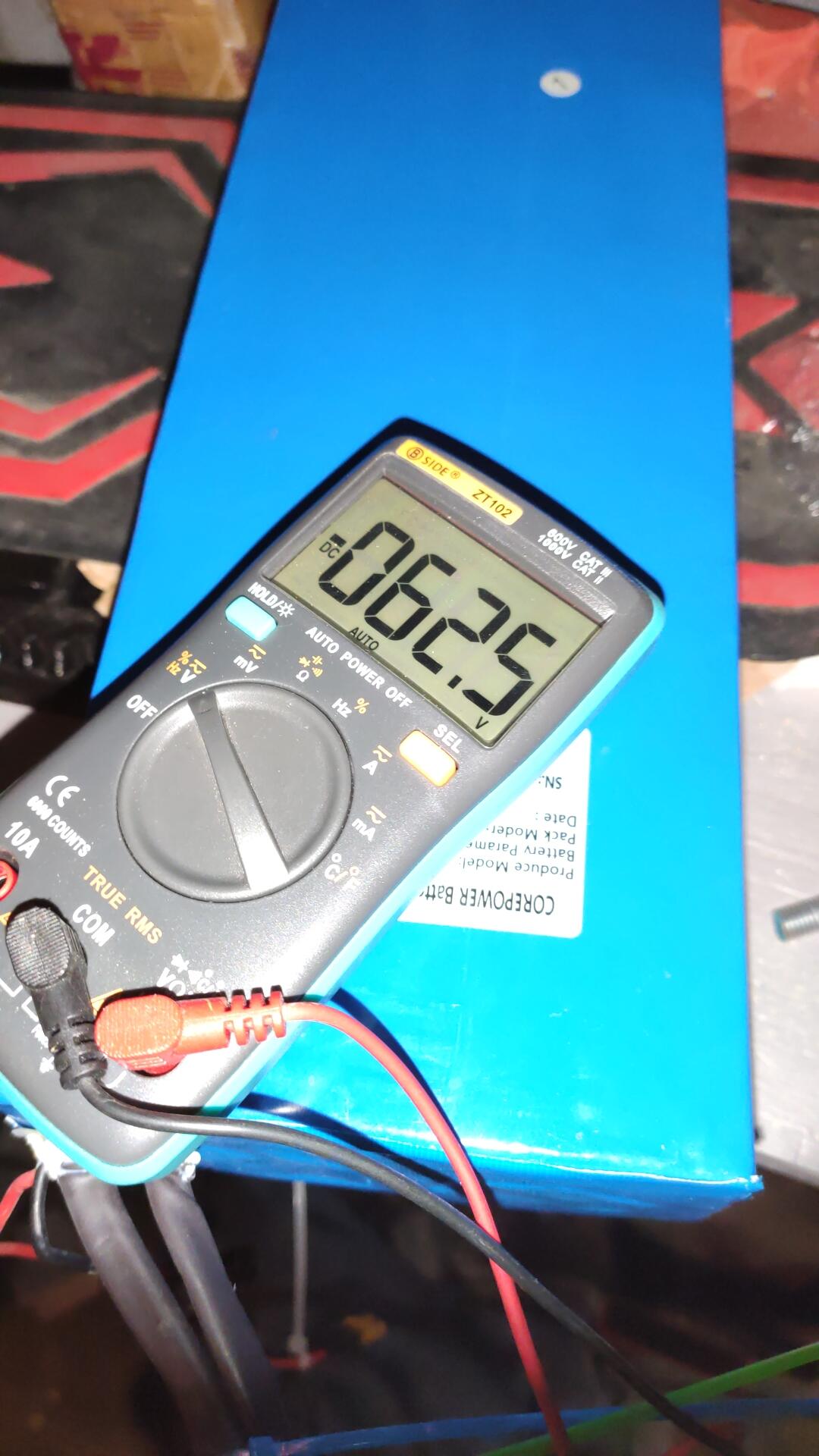

Je viens de tester la batterie j'ai 62.5v Aux deux connecteurs jaune s

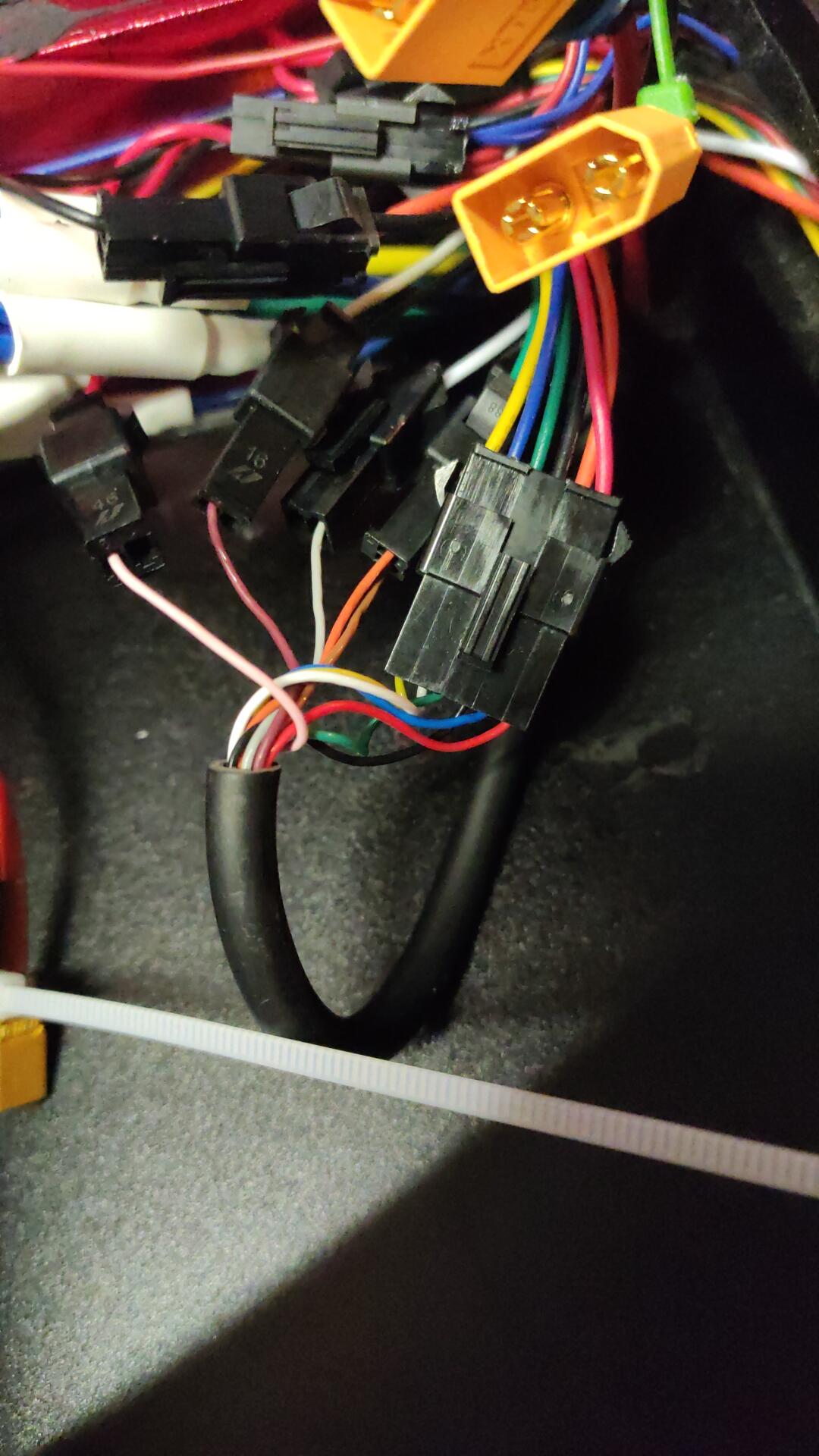

Je suppose que c'est le LCD minimotors

-Rose   ( rapport avec feux avant et arrière, rép: serre câbles jaunes)   Qui devient rouge

- violet ( ? )Qui devient blanc et noir

-Orange marron (? )Qui devient vert et vert

- ?? Gris qui devient noir et gris repère (serre câble noir)

-Et le grand connecteur

Modifié le 12 septembre 20205 a par Papa50

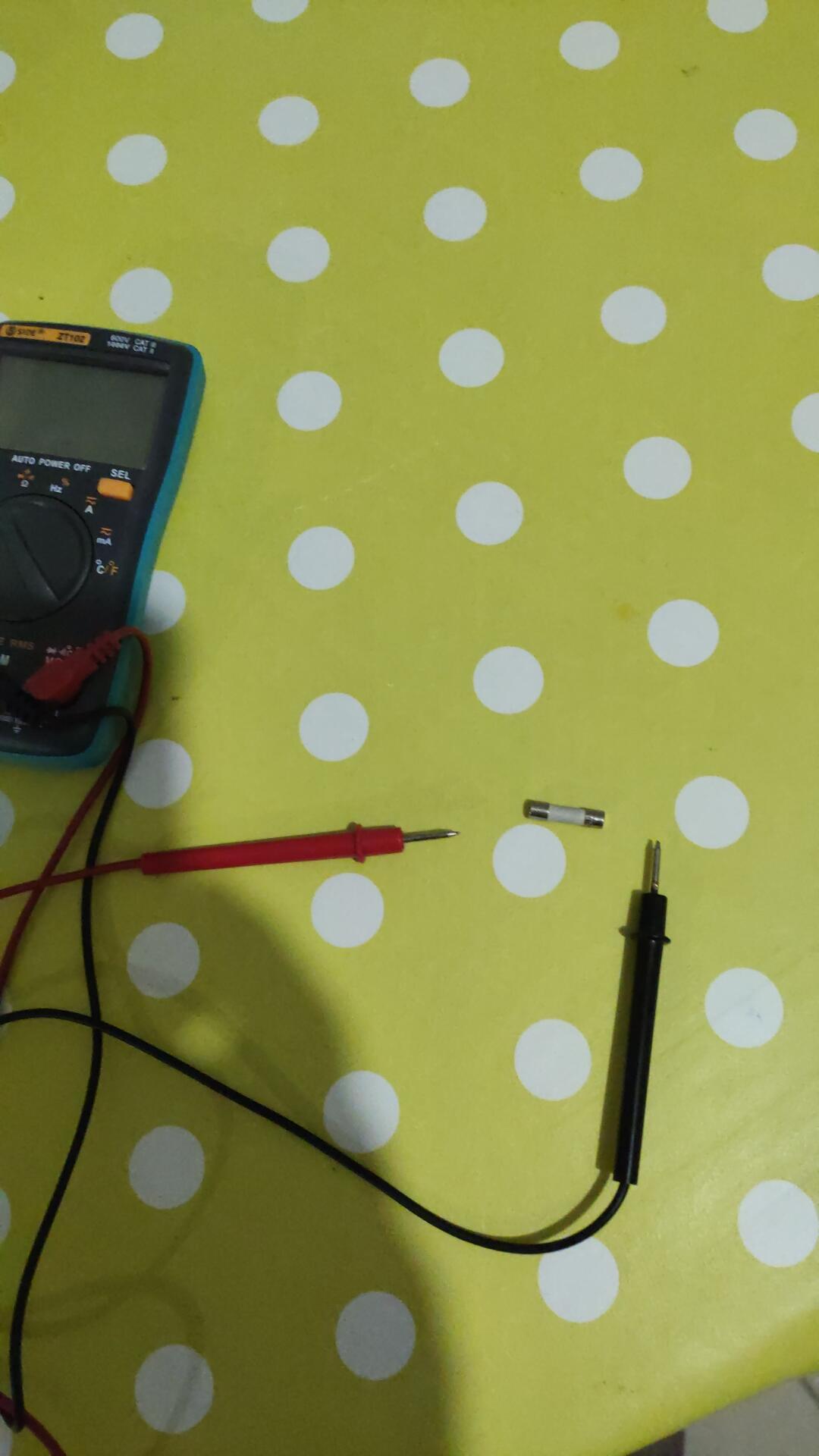

Fusible Bon , j'aurais bien aimé que ce soit ça 🙄

Modifié le 12 septembre 20205 a par Papa50

Maintenant Je sais pas quoi faire !!

J'ai besoin d'un coup de pied Au cul 🙄

Démonter les contrôleurs ? Mais comment ?,

Je vois du mastic blanc !!

J'avais complétement oublié d'être passé par là 👎

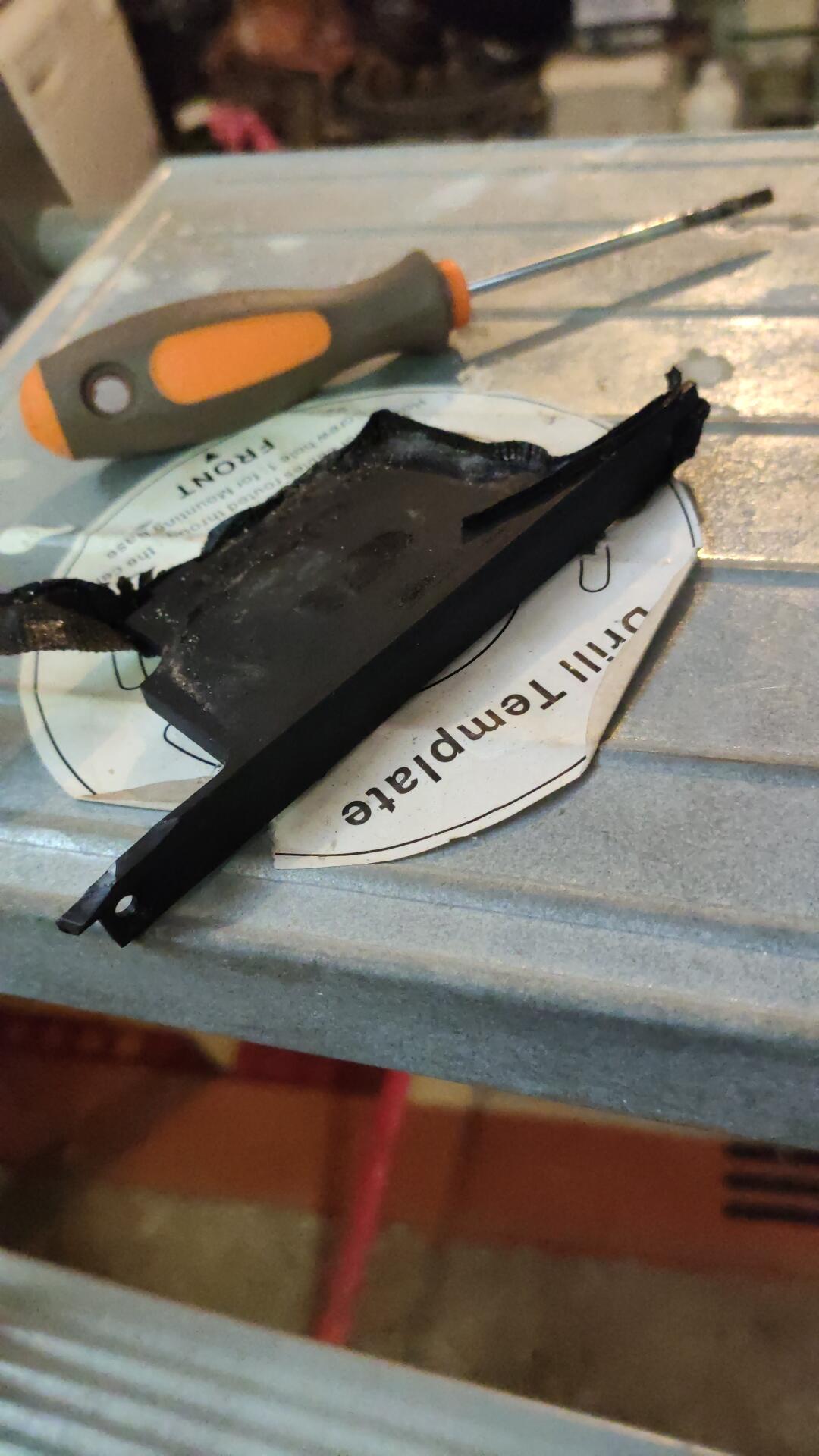

1) enlever les deux vis du cache supérieur des contrôleurs

Mon Scotch tissu+ cafuter

Me cachait tout

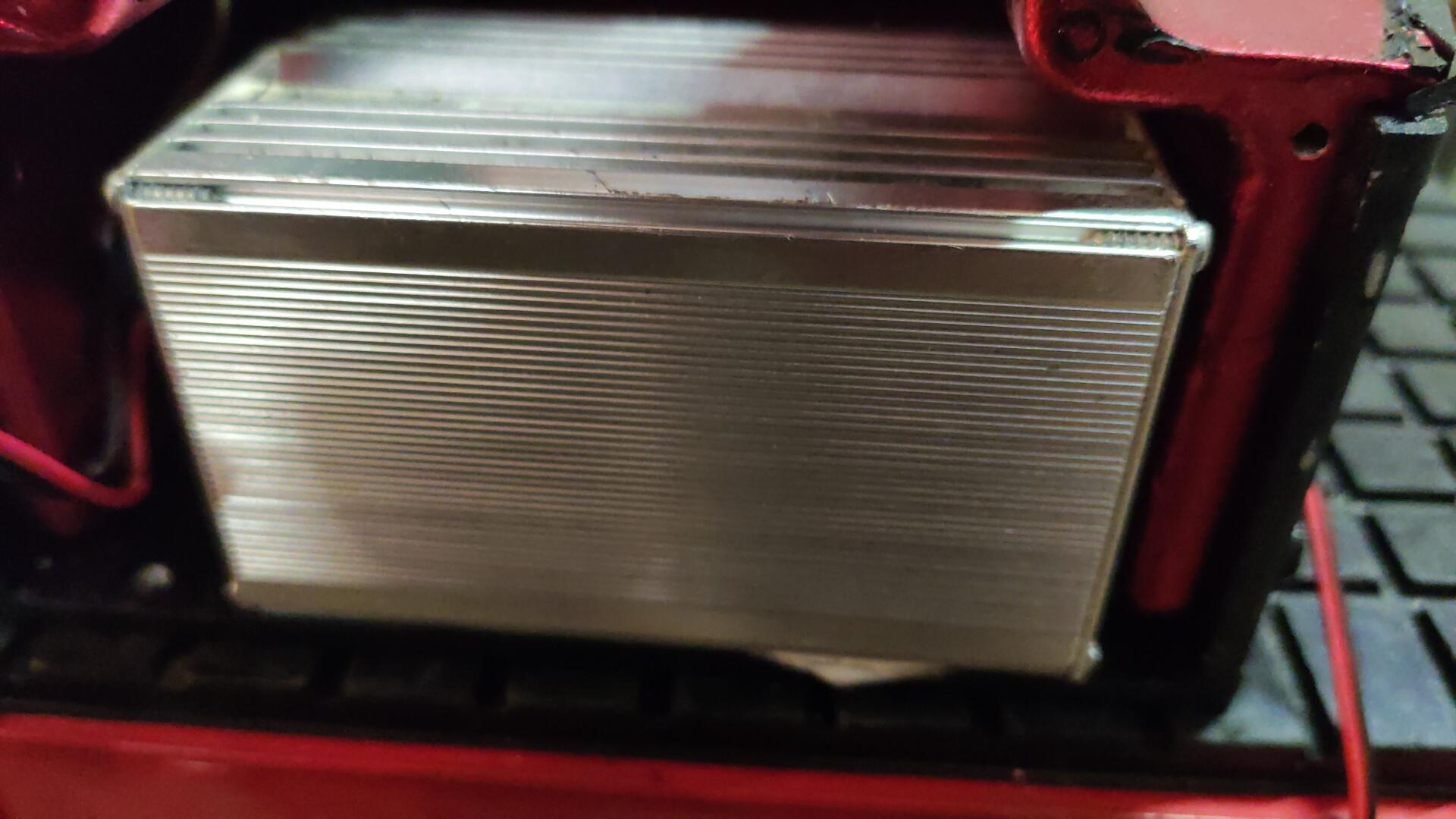

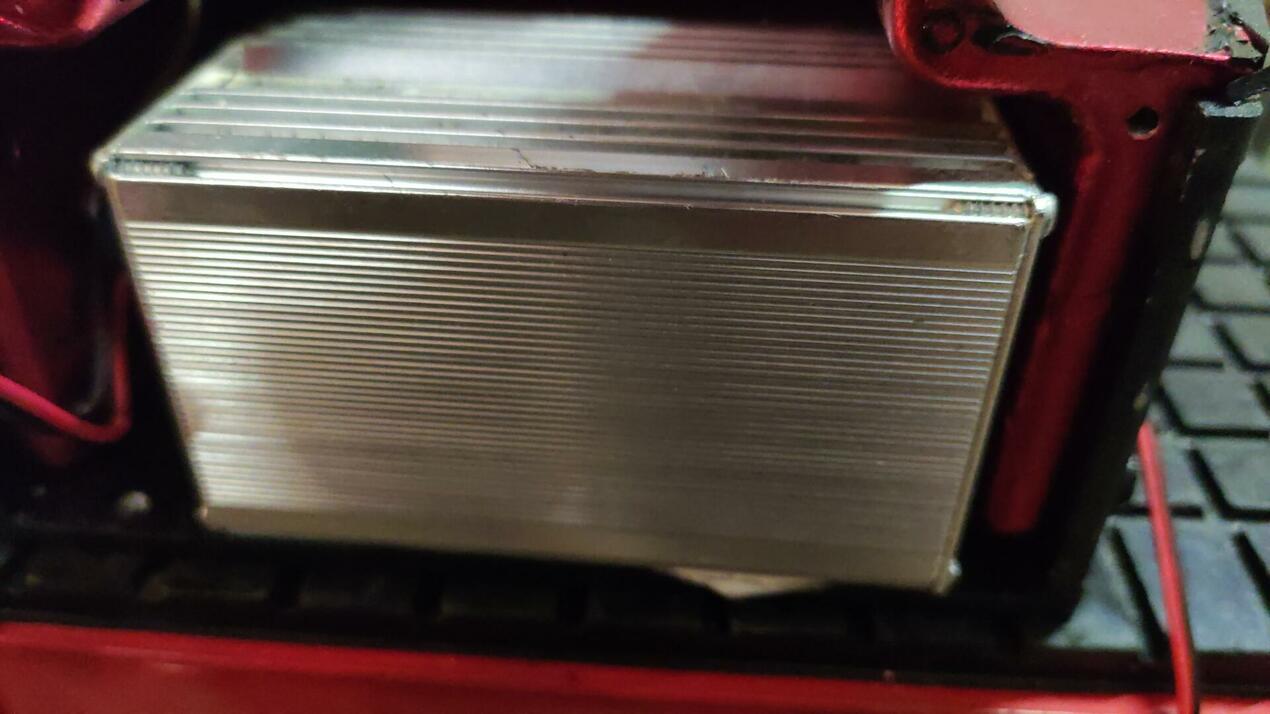

Effectivement il y a un seul boîtier, c'est bien un 2 en 1 de @ELNO71👍

Modifié le 12 septembre 20205 a par Papa50

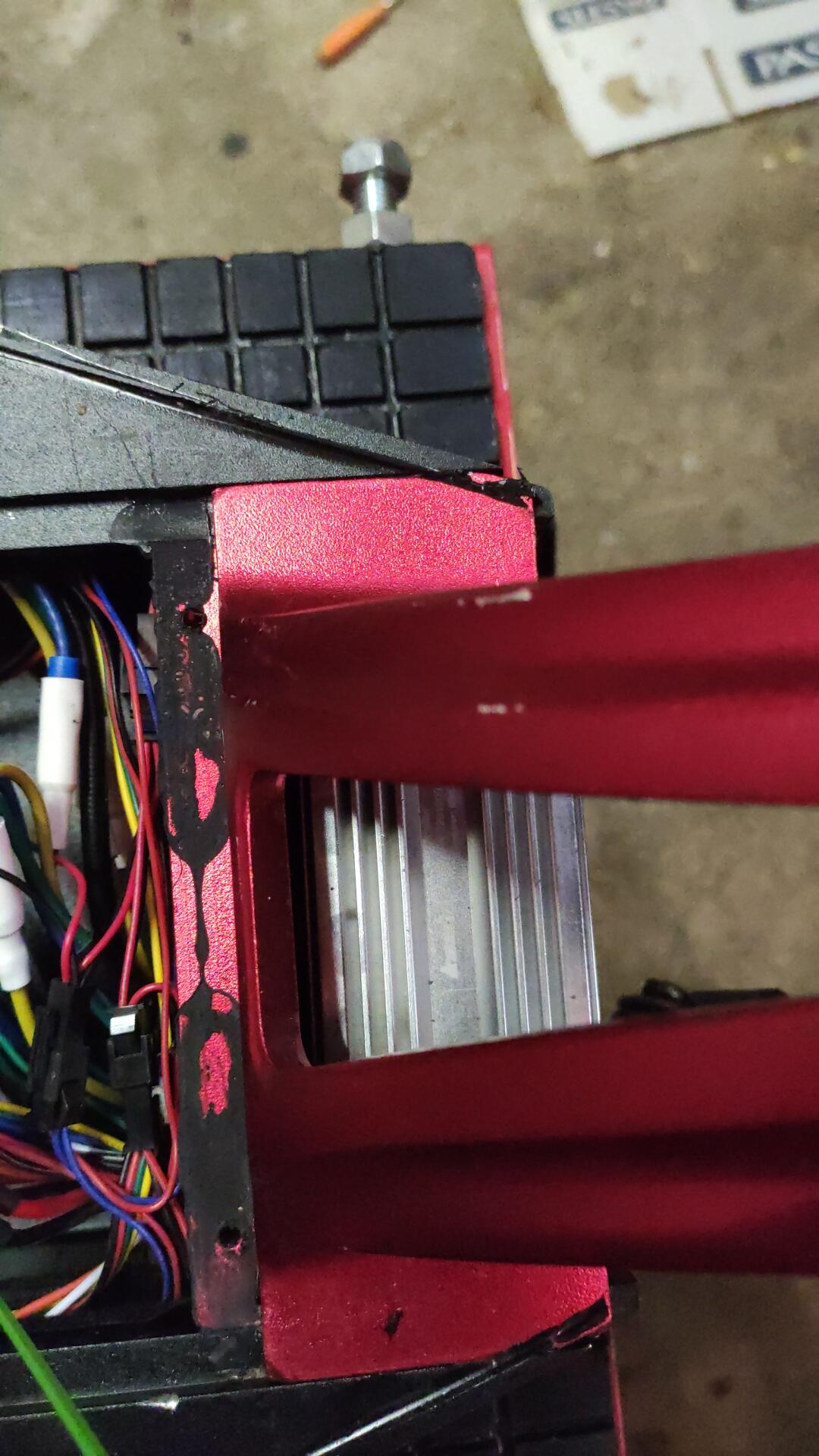

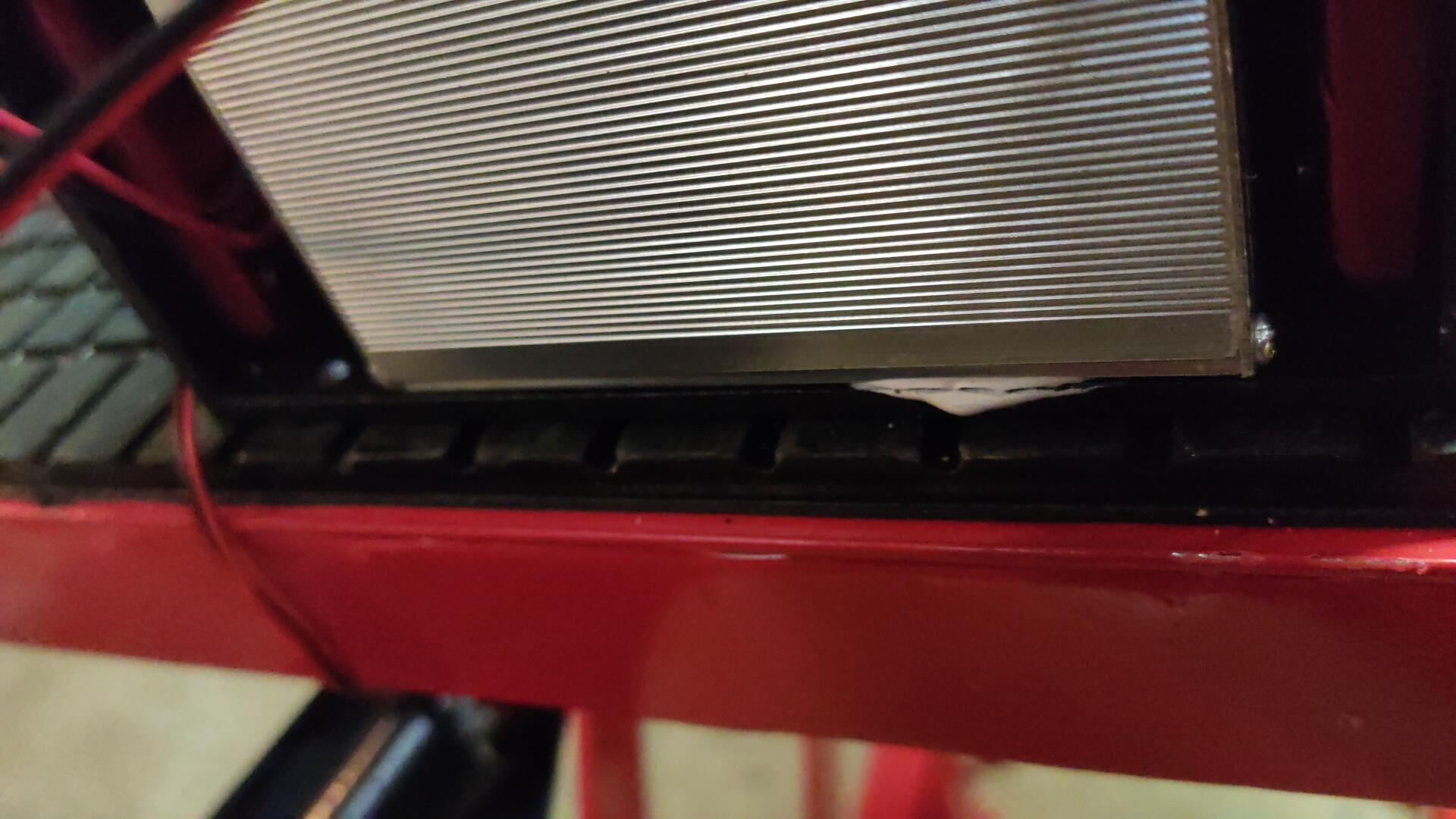

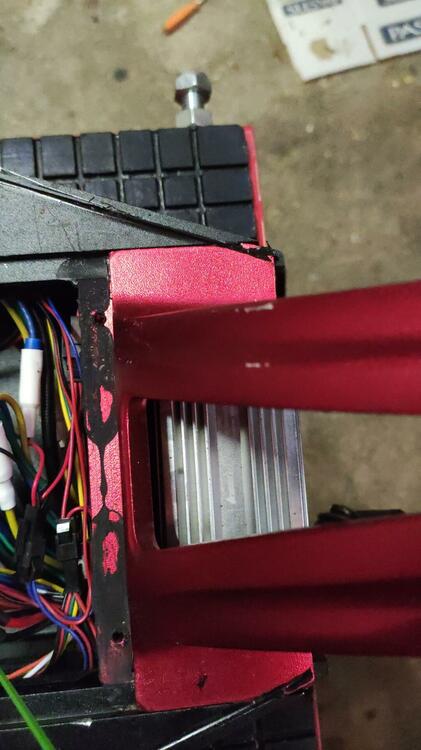

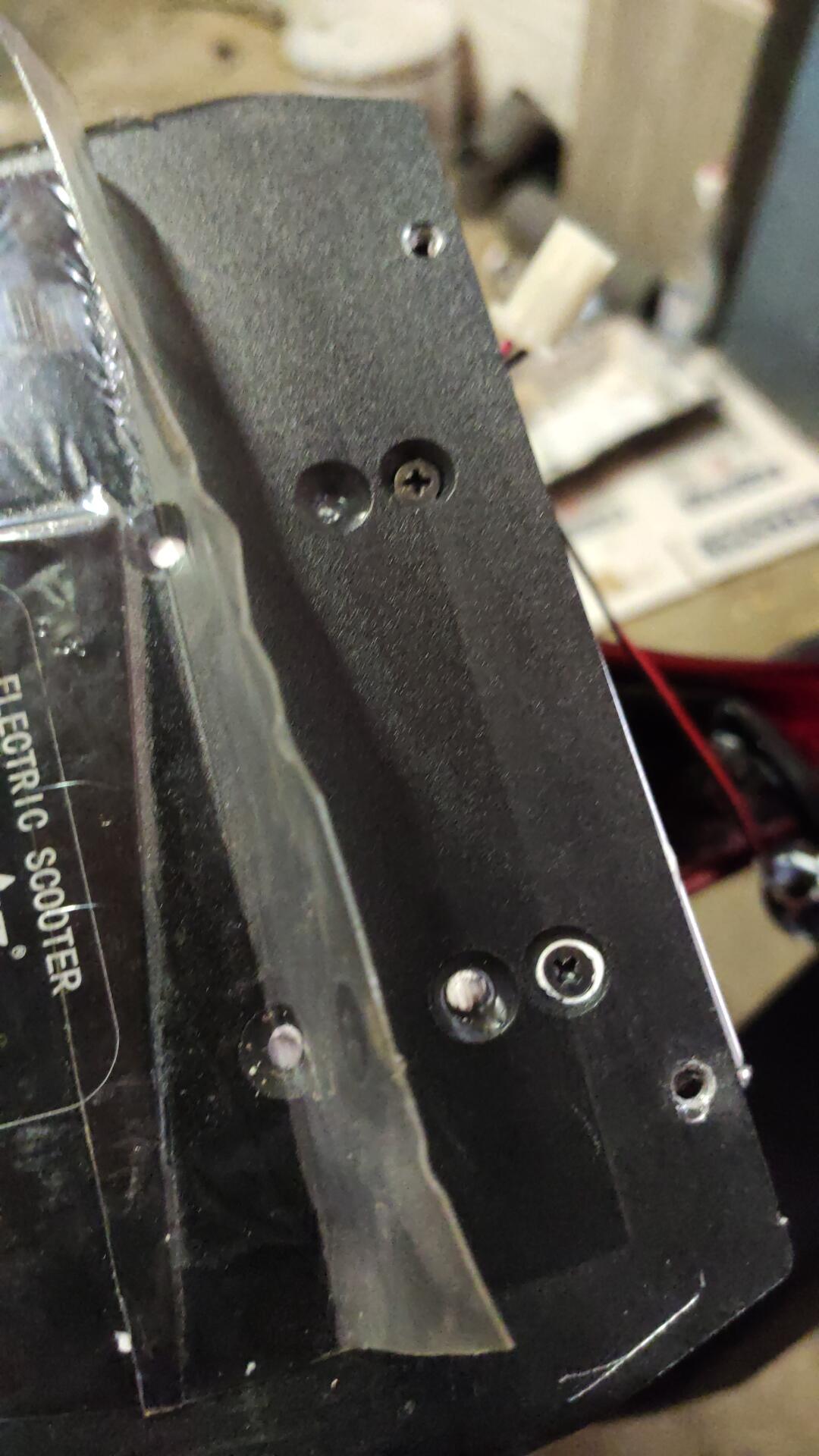

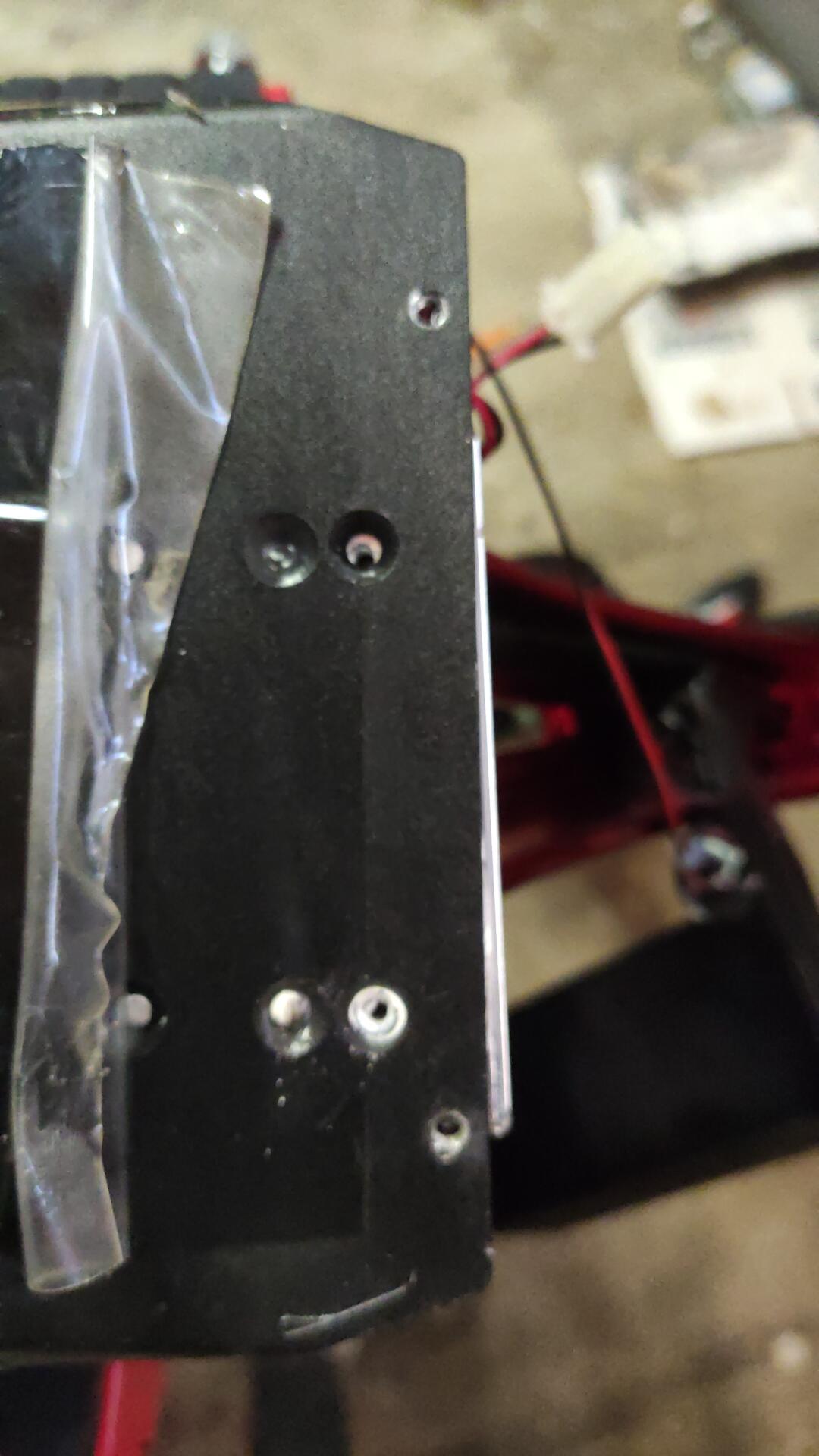

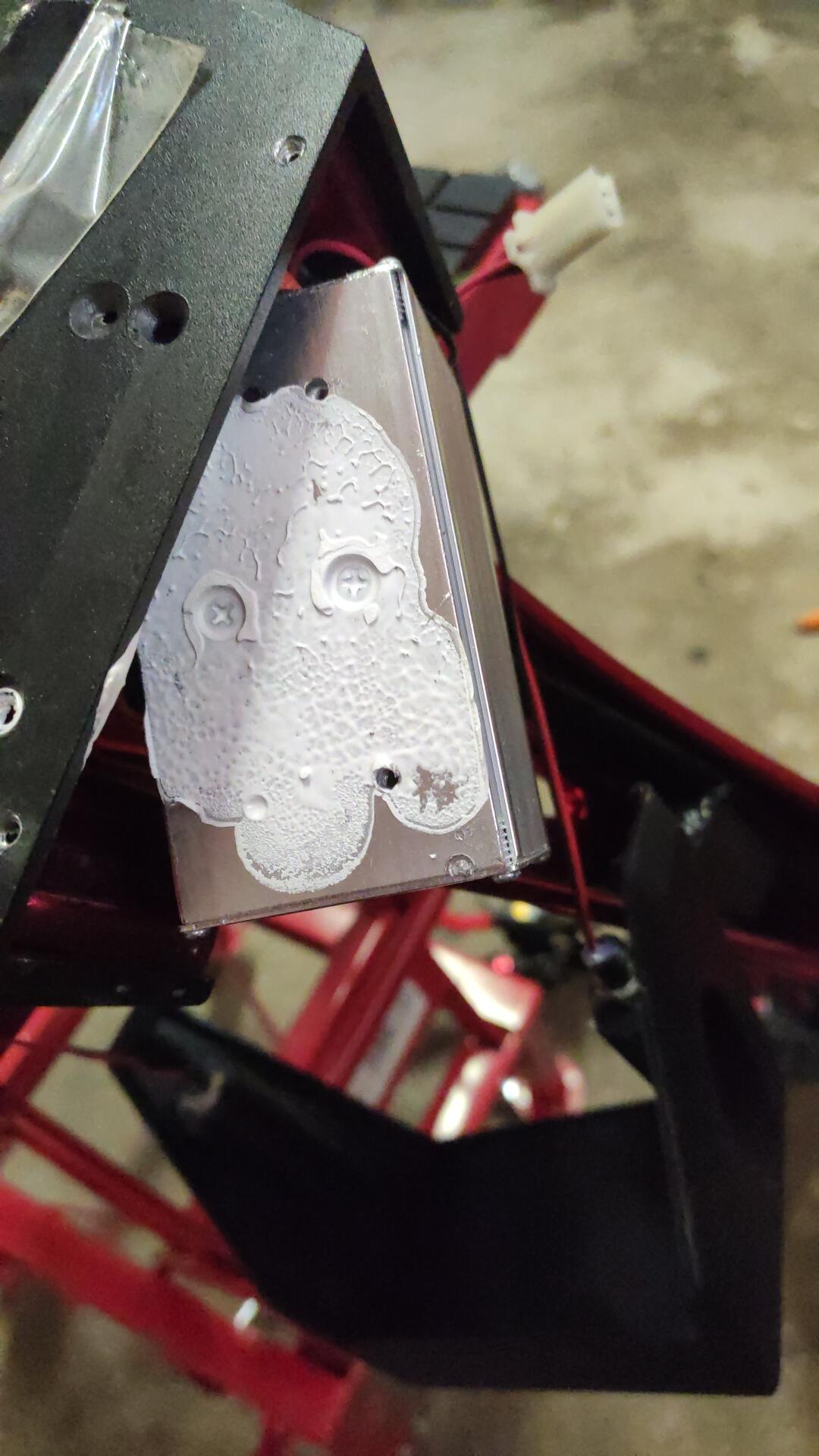

Démontage des deux vis sous le Deck, là on voit bien 4 trous supplémentaires qui ne servent a rien avec du mastic blanc !!

Modifié le 12 septembre 20205 a par Papa50

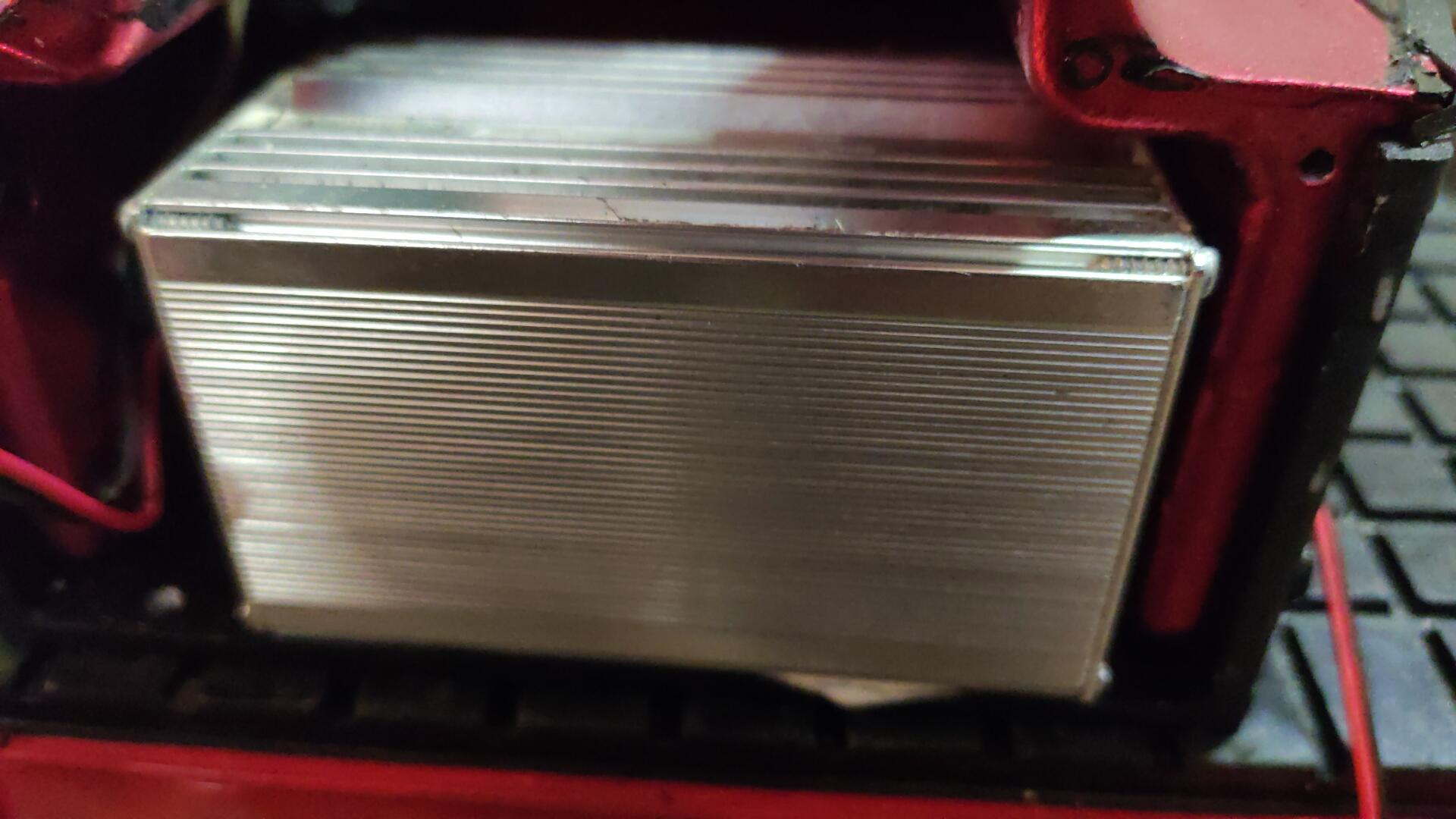

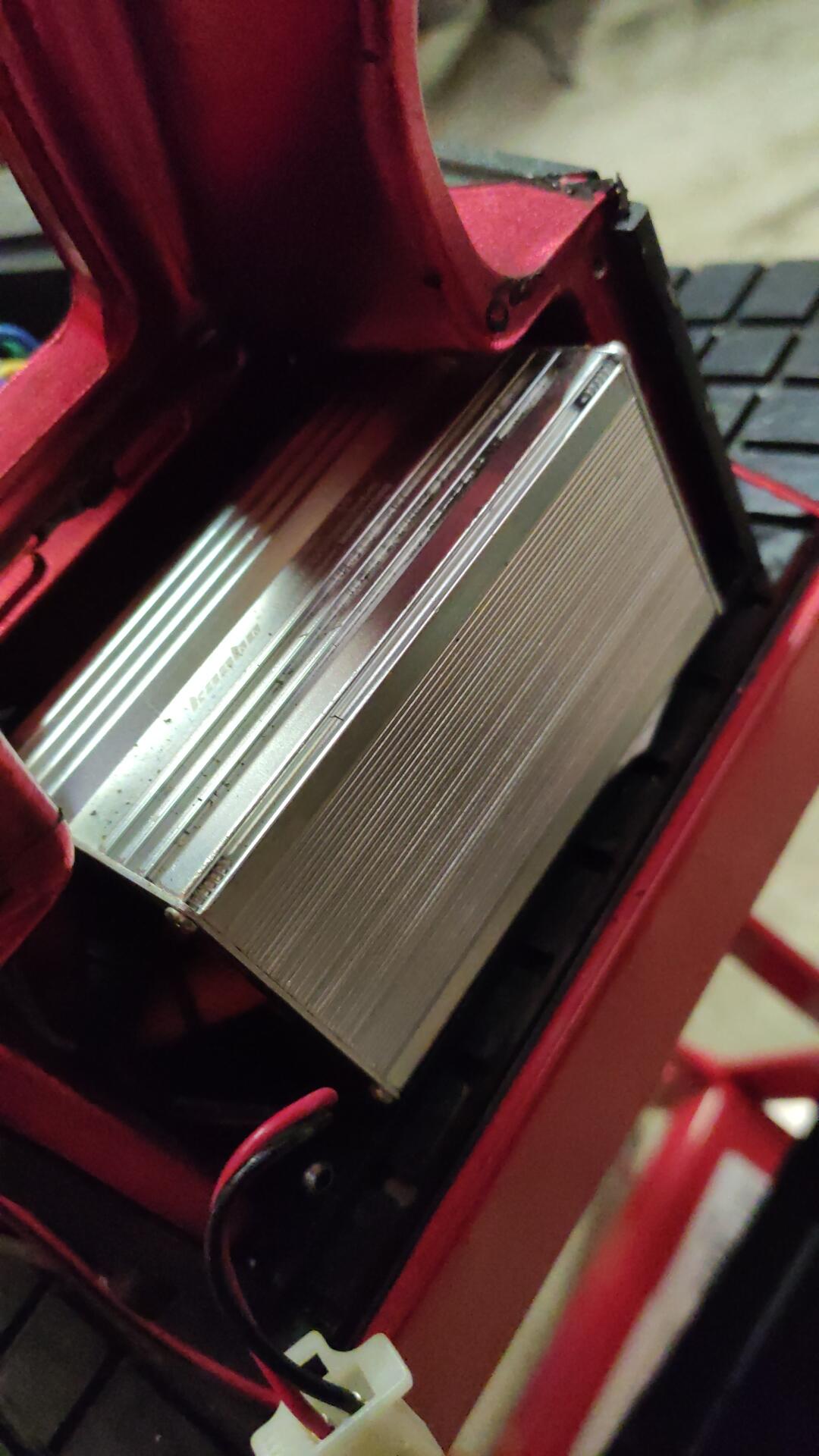

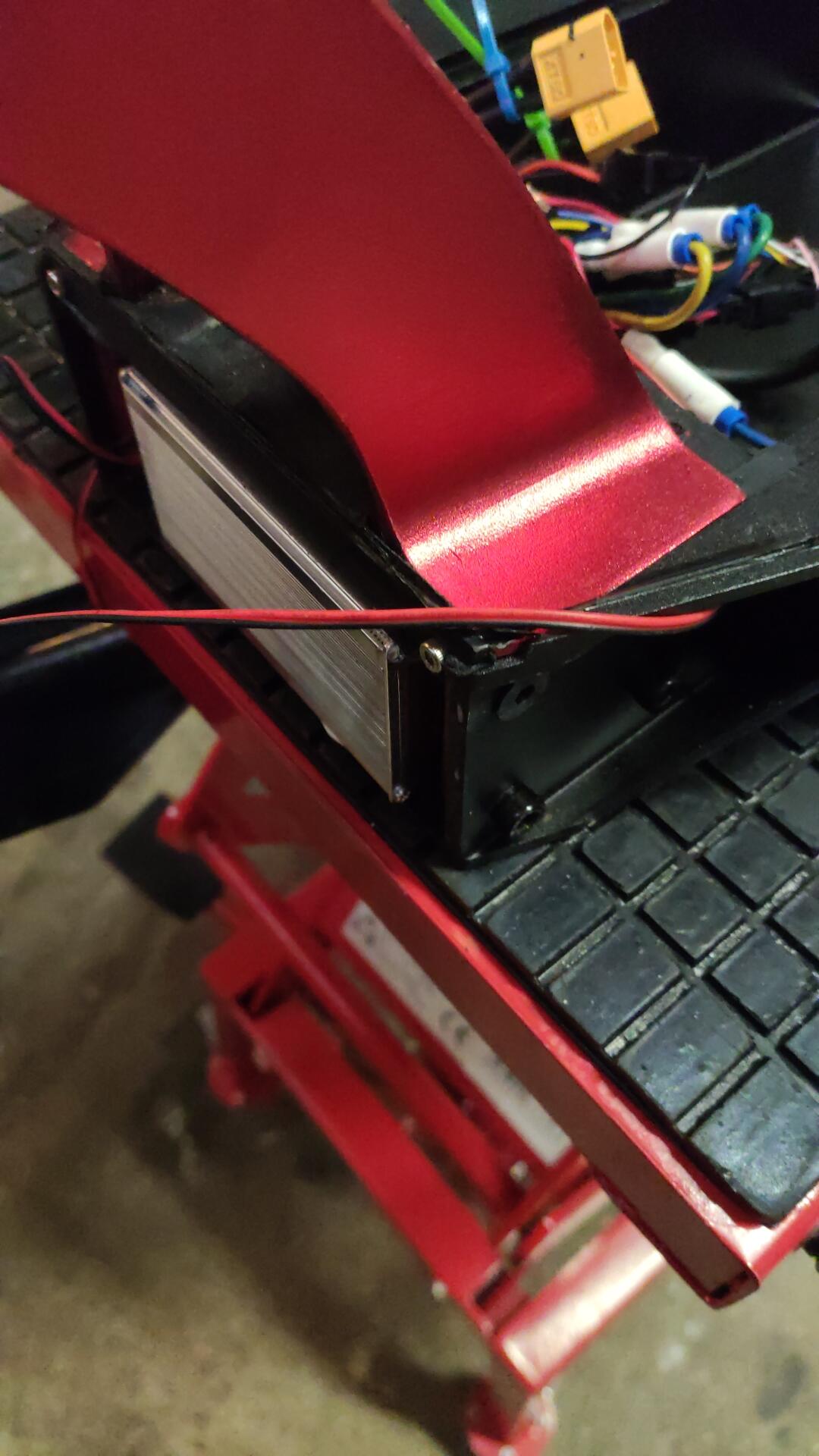

Puis avec Un tournevis plat d'électricien, de Mon fils je décolle le boîtier contrôleurs

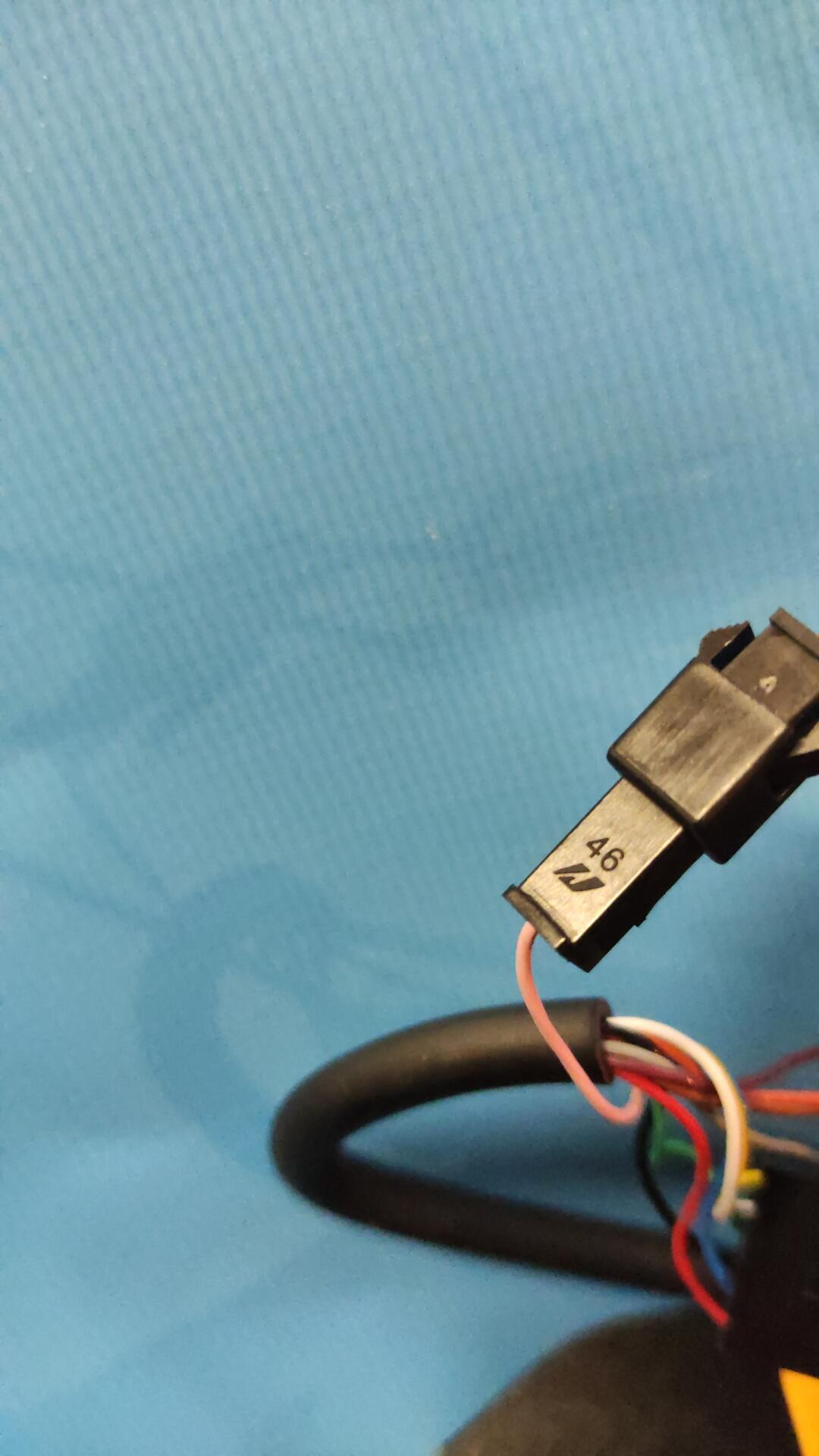

Repérage de câbles Je sais pas ce que c'est ?

Ca à Un rapport avec les feux avant et arrière et le câble rose du début de repérage 👍



Modifié le 12 septembre 20205 a par Papa50

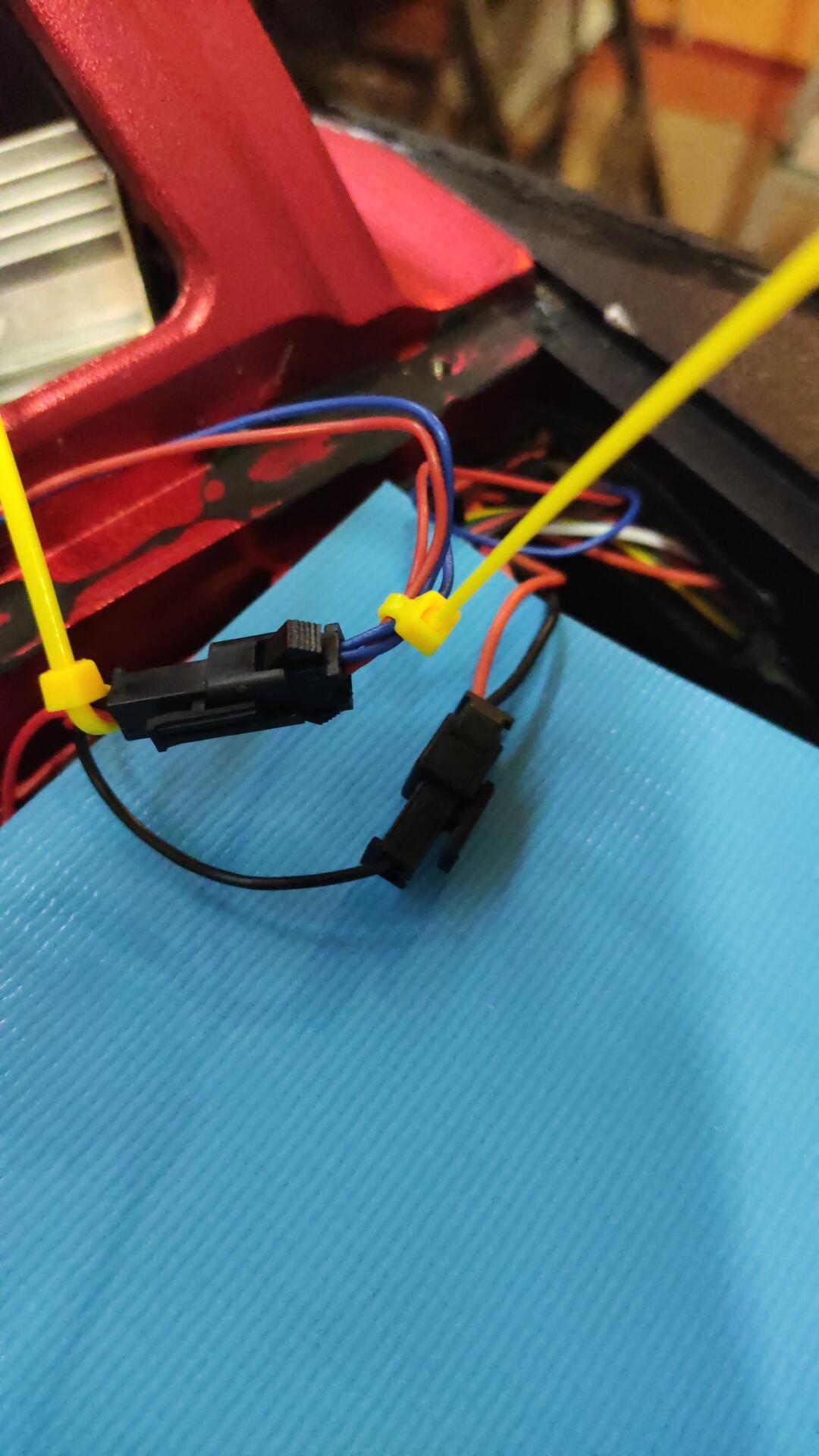

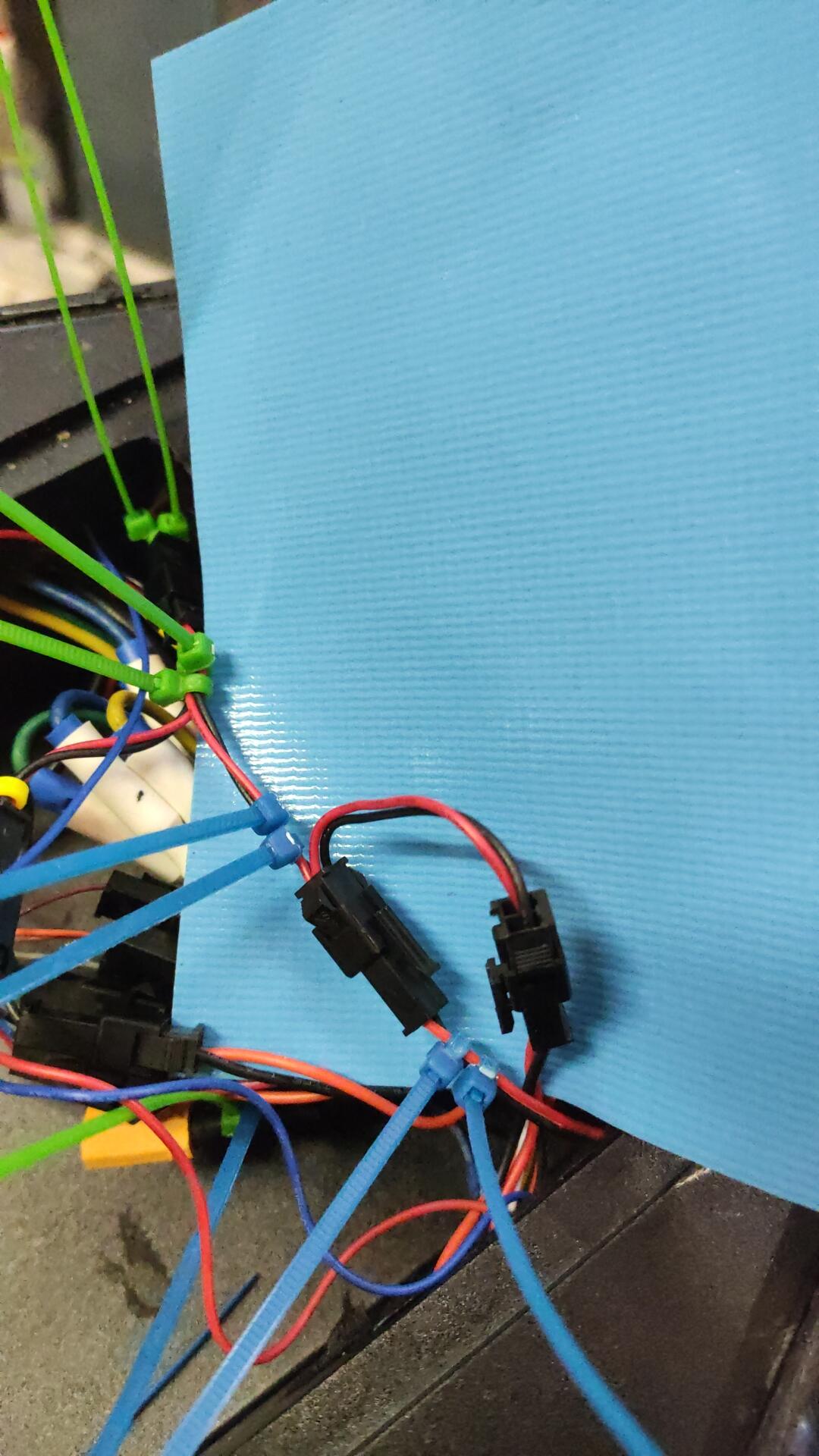

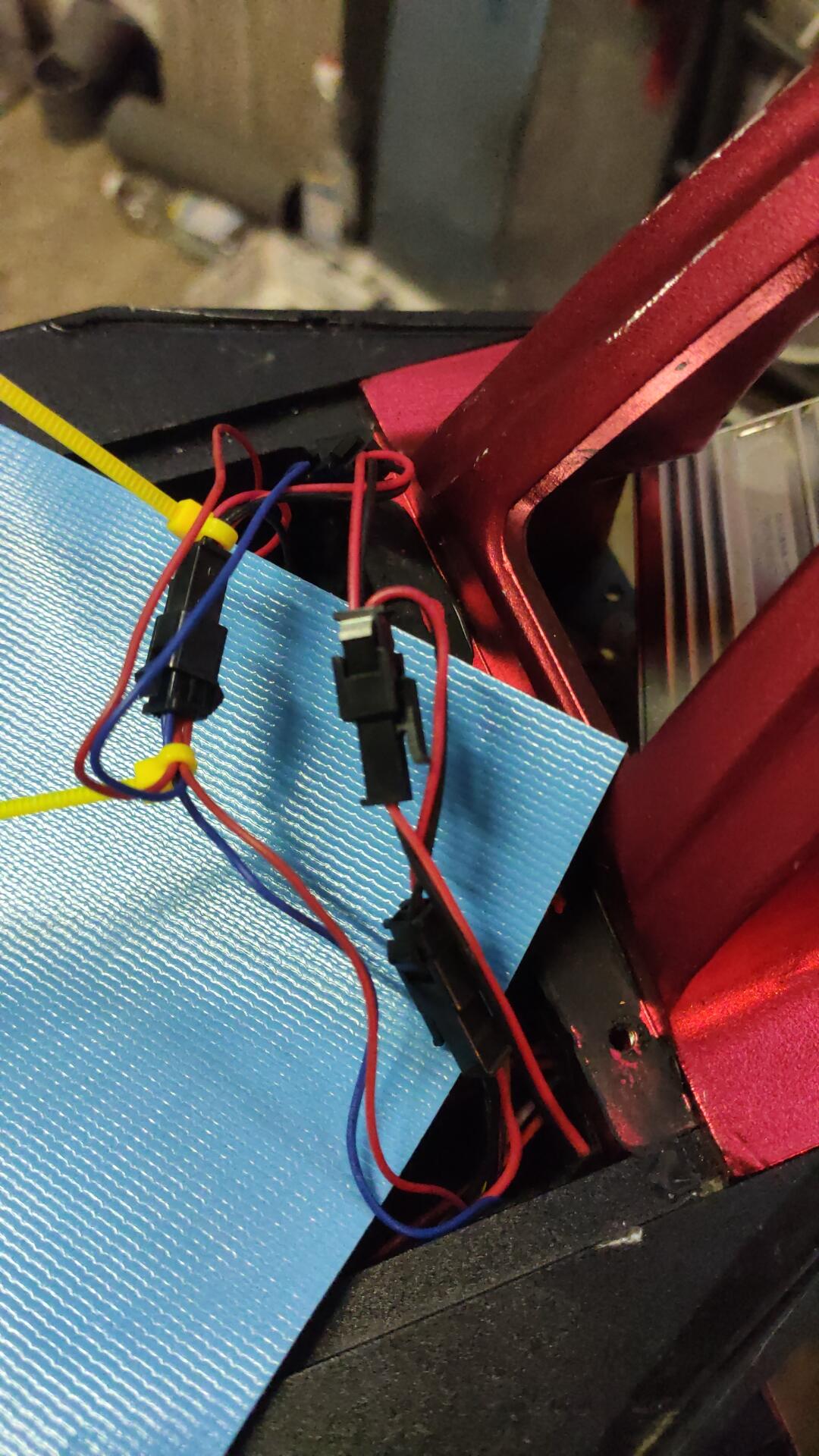

Câbles rose vers rouge

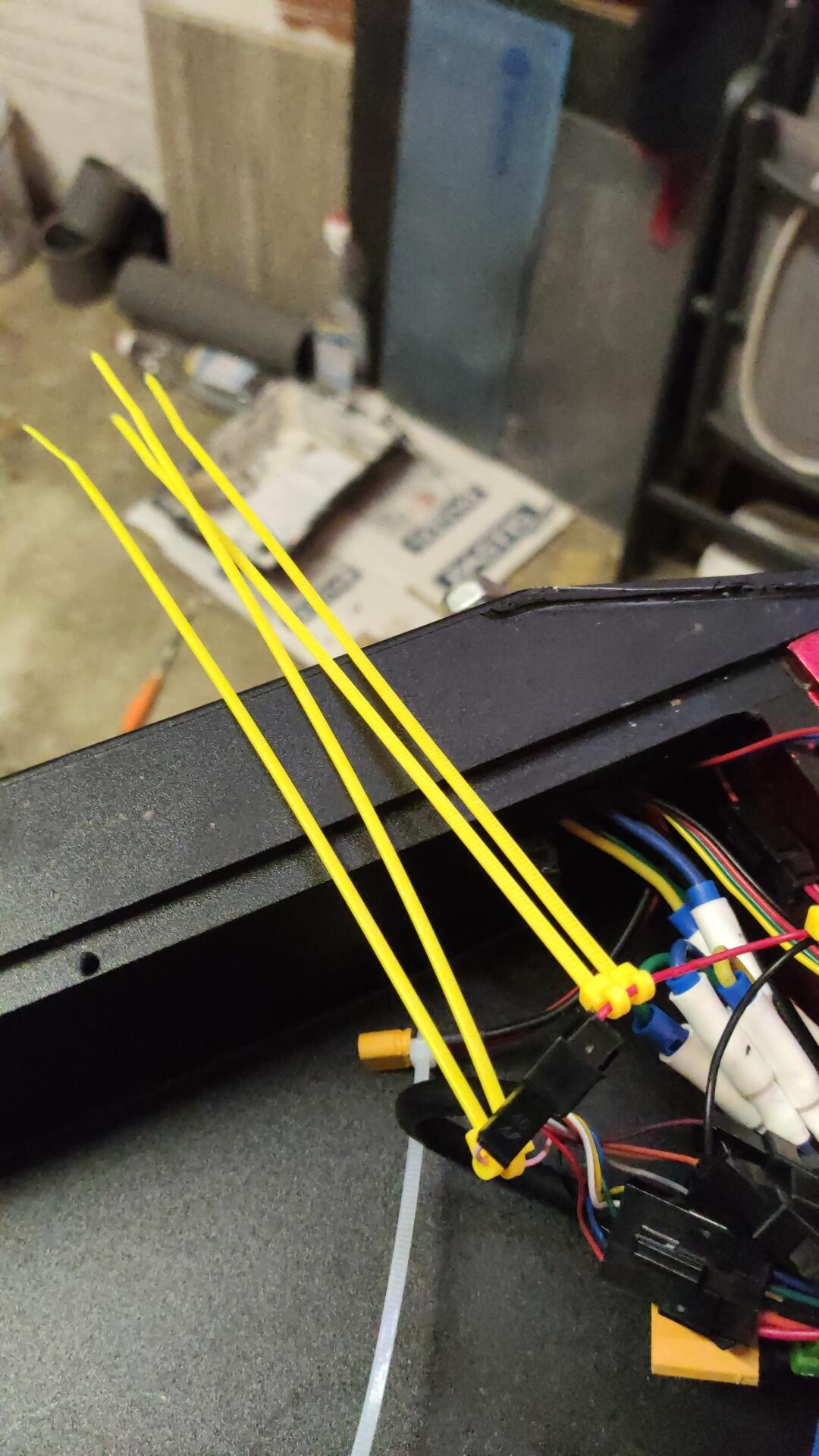

Serre câbles double jaune

Câbles rouge et noir Qui partent à droite ( bébé face à moi)

rapport avec feux

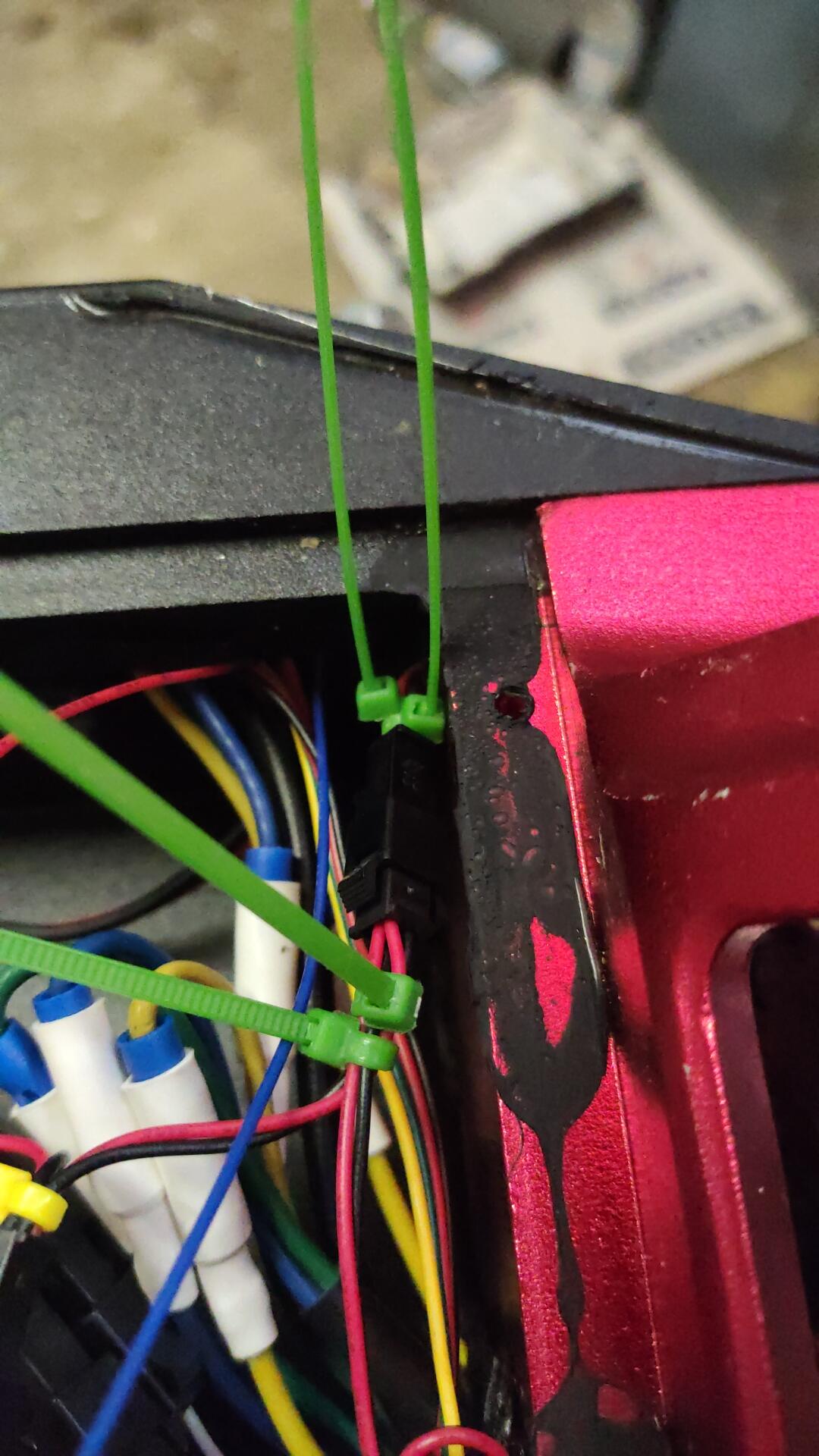

Serre câbles double vert

Modifié le 12 septembre 20205 a par Papa50

Câbles Rouge et noir qui partent à gauche éclairage feux

Serre câbles double bleu

Câbles Rouge et noir qui partent à gauche ??

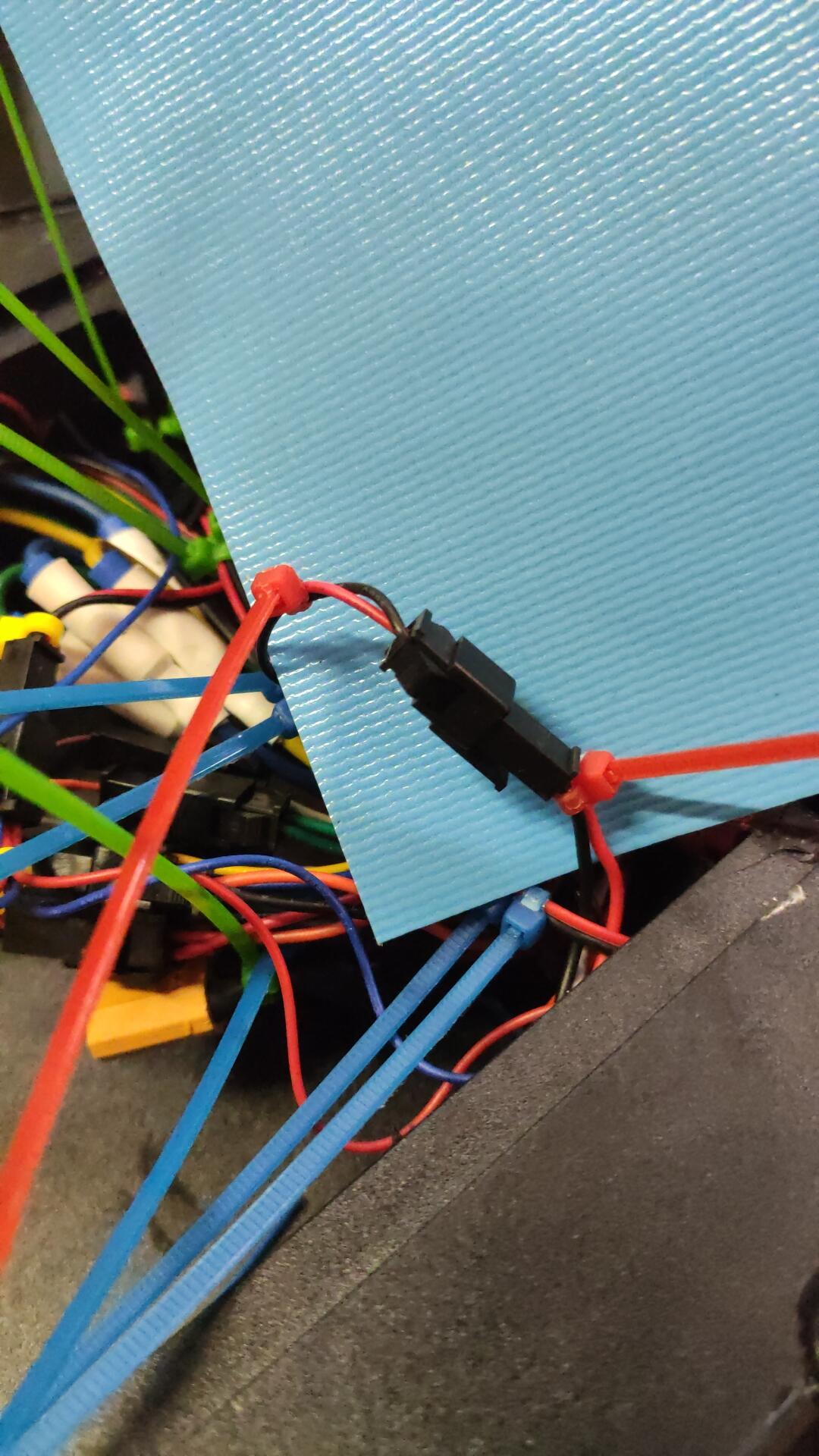

Serre câble 1 rouge
