Aide - Shunt controleur UrbanGlide Ride 62S


Alexis Tarantini
 Share

Recommended Posts

Bonjour, bienvenue sur le forum.

Je suppose que tu cherches le shunt qui permet la mesure du courant qui conditionne le couple de la machine... probablement dans le but de le diminuer pour booster l'engin. Tu sembles avoir des notions d'électroniques un peu vagues... bon, allons-y quand même, c'est toi qui vois.

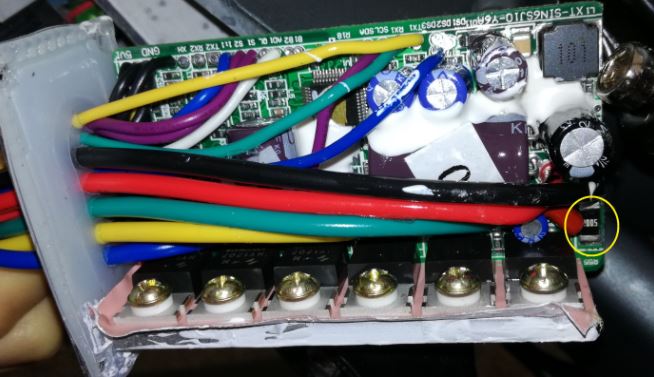

Le courant est mesuré au niveau de l'arrivée de l'alimentation, donc très proche des gros fils rouge et noir (qui viennent de la batterie) à côté du gros condensateur bleu, peut-être même en dessous. Ou bien c'est un cavalier (en constantan : alliage de cuivre), ou bien une résistance cms assez grosse. Voilà un exemple, sur un contrôleur de e-vélo Moma :


Dans cet exemple, c'est une résistance marquée R005 , donc sa valeur est 5 milliOhm.

A mon avis, (mais chacun fait ce qu'il veut), je te dissuade de diminuer cette valeur de plus de 30%, car cela devient assez risqué. Et il ne faudra pas demander trop de patate sur une longue période. Donc tu peux laisser la résistance et lui souder par dessus par exemple une 0,01 Ohm  (marquage R01), achetée chez Conrad ou autre.

Si la valeur d'origine est différente, il faut calculer la valeur // nécessaire ( faire produit / somme ).

Si c'est un cavalier, il est possible de l'épaissir localement avec de la brasure étain-plomb, ce qui est franchement approximatif.

Cette manipe donnera une monté en vitesse plus dynamique, mais si ton engin a un bridage en vitesse (25km/h à vide), celui-ci ne sera pas modifié.

Link to comment
Share on other sites

  • 3 weeks later...
  • 3 months later...
  • 8 months later...
Le 20/08/2021 à 18:41, Fab1410 a dit :

J'ai Une urban ride 62s comment puig faire pour la débridée merci de votre réponse 😉

Bonjour, avez vous trouverez comment faire du coup ?



Link to comment
Share on other sites

  • 4 months later...

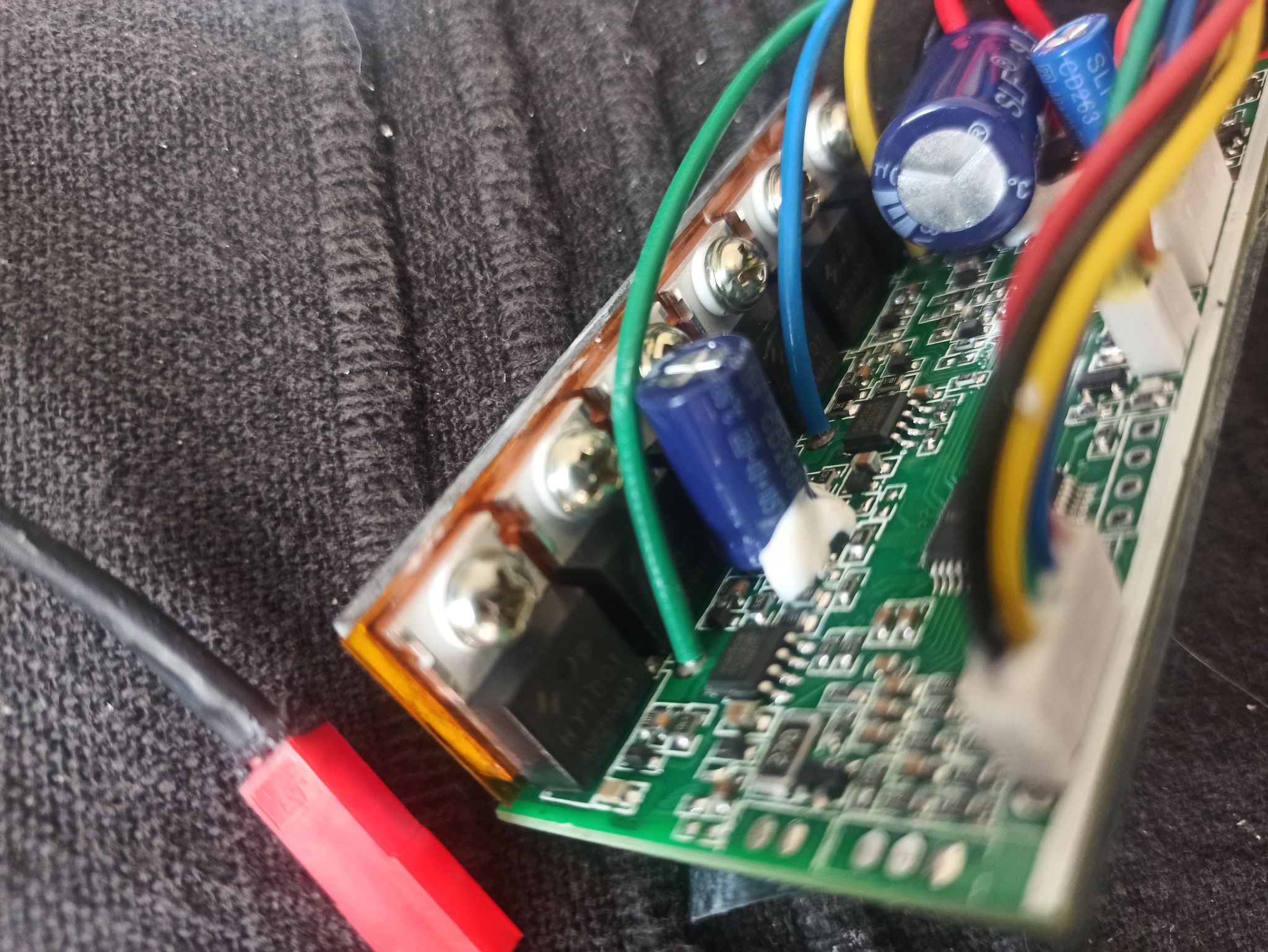

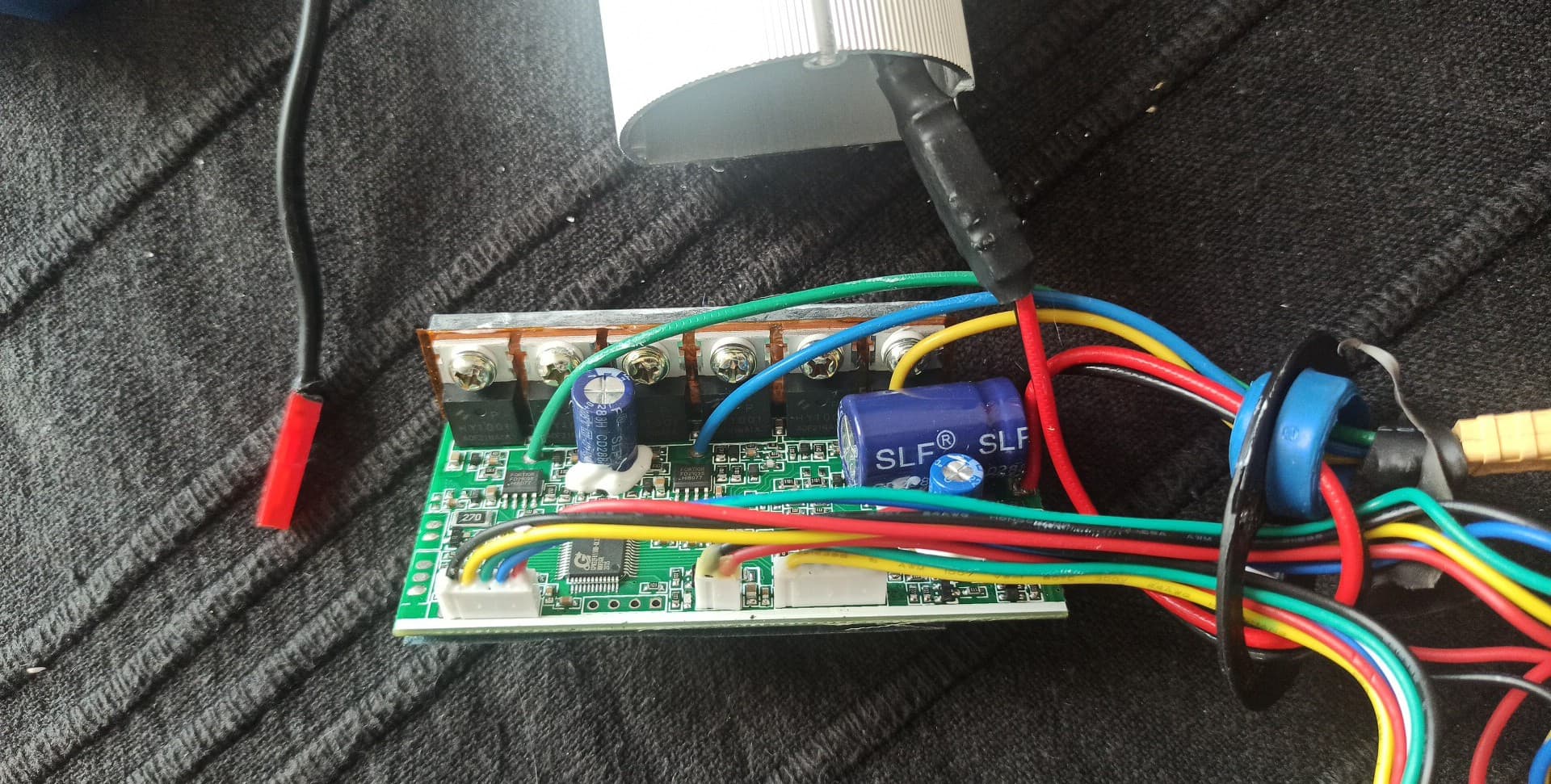

bjr a tous quelqu'un peut me dire d’où provient la panne ou me dire comment faire pour la trouver sur ce même contrôleur merci d'avance

probleme:il ne s'allume par l’intermédiaire du bouton de l’écran sur une trottinette urban glide 85c

j'ai un autre contrôleur mais n'a pas pas les même disposition de composant et la fiche de l’écran les couleur des fil sont pas dans le même ordre si je le branche es ce que il y aura une incidence sur le fonctionnement de l’écran je préfère demander avant d'essayer

merci
