Salut à tous,

Suite à la demande de certains, je vous mets un "tuto" rapide sur la création d'adaptateurs entre connecteurs GX16 3 broches et DC5.5mm

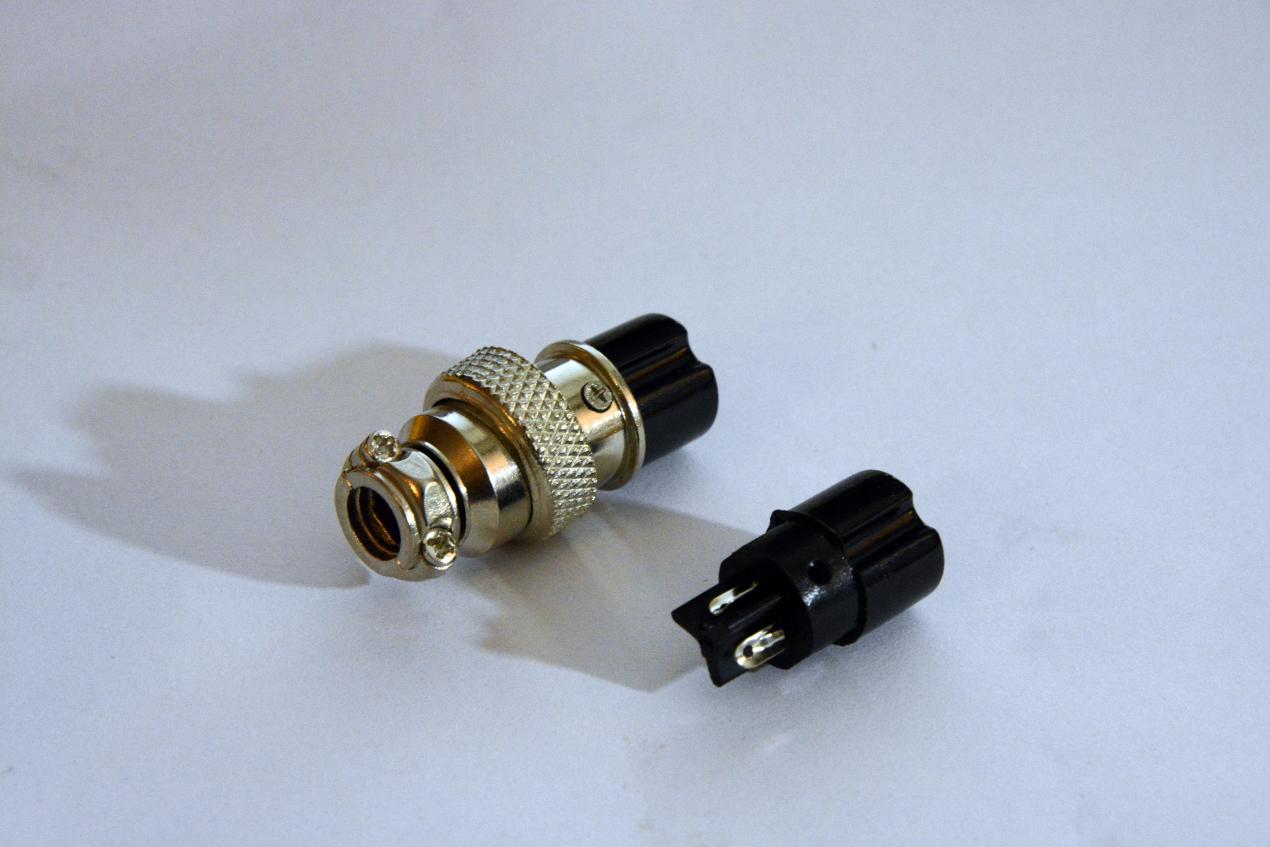

Etape 1 : démonter le connecteur GX16 en dévissant les 3 vis du connecteur afin d'accéder à l'intérieur

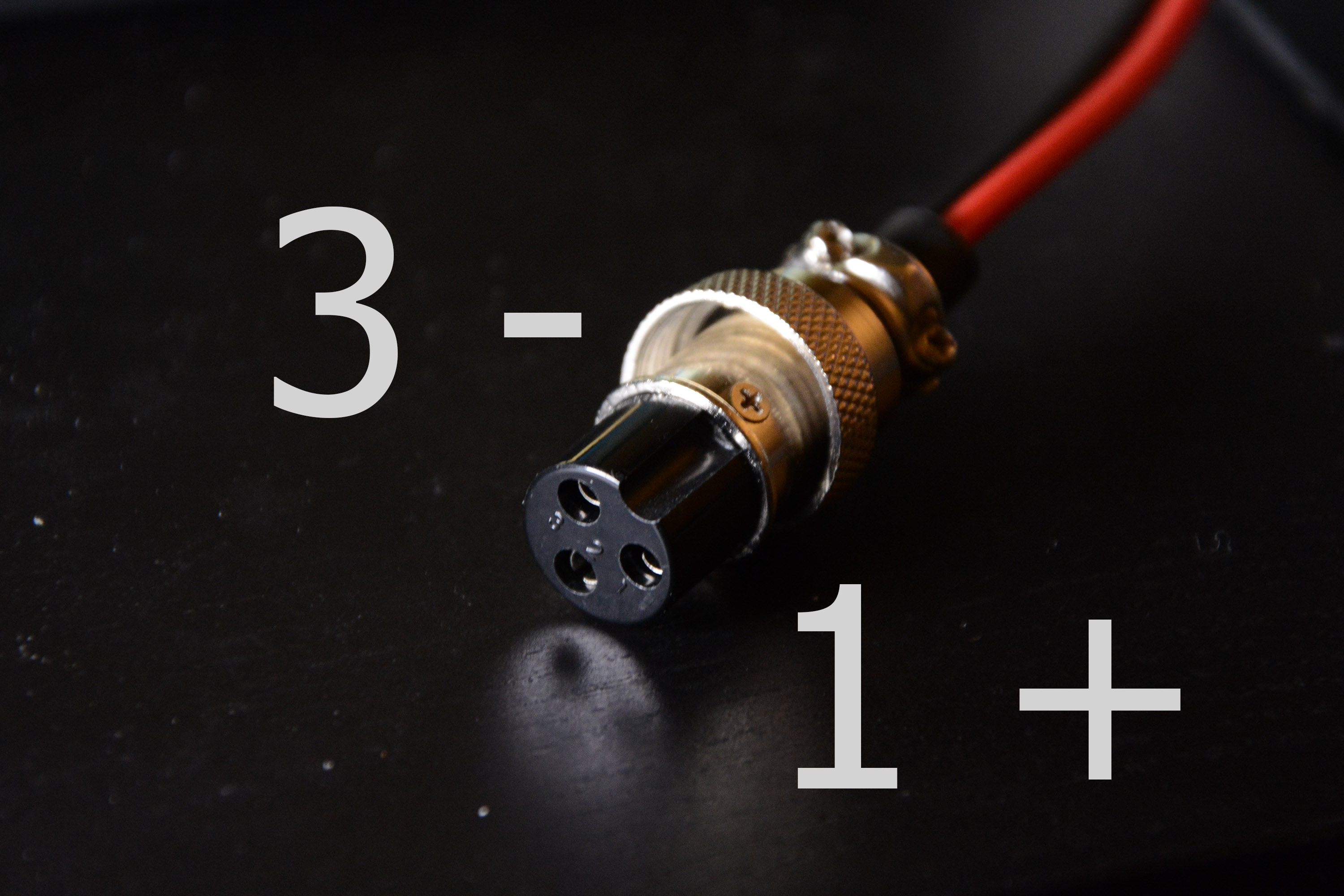

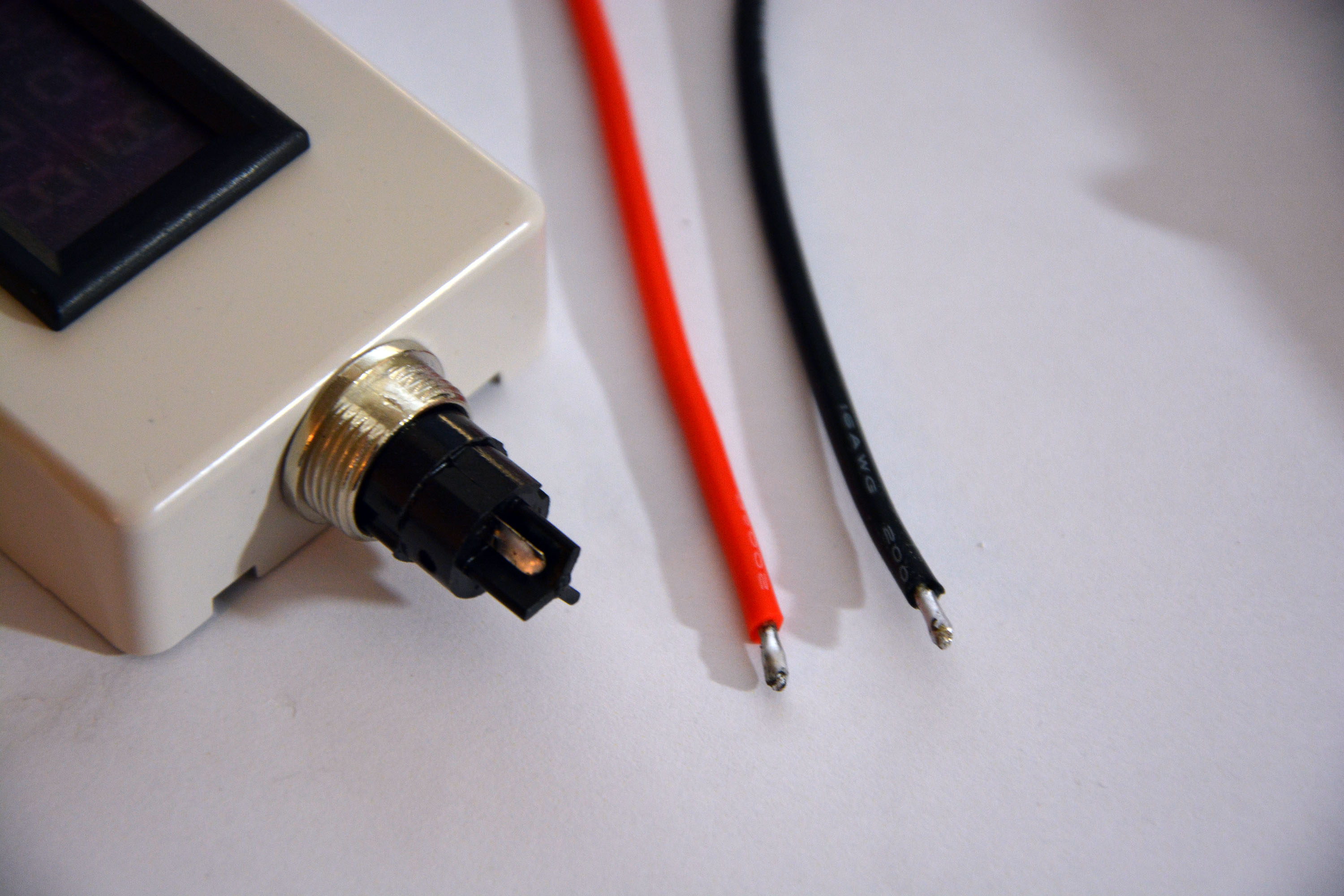

Étape 2 : dénuder et étamer les cables ainsi que les pôles du connecteur (le 1 étant le +, le 3 étant le -)

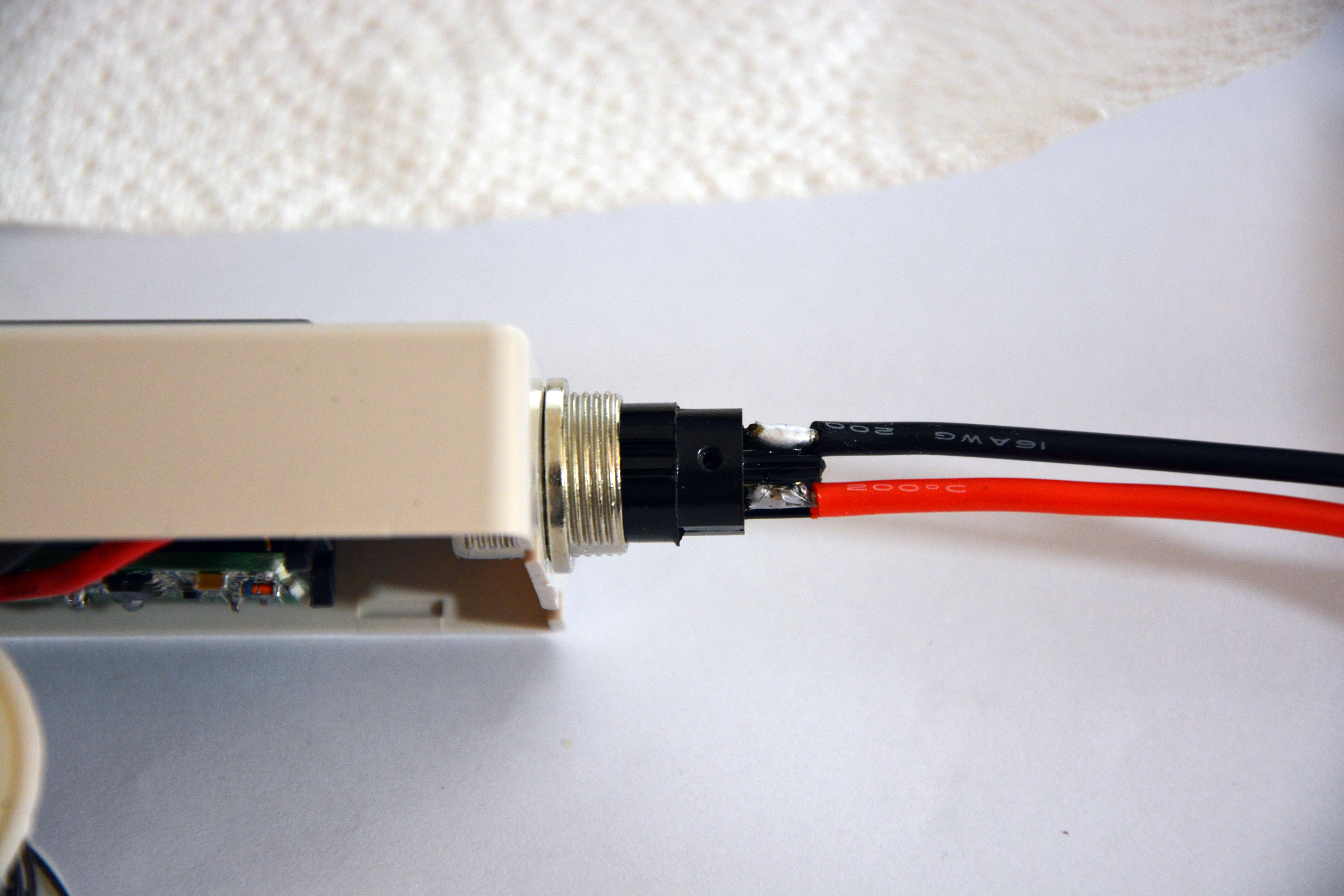

Étape 3 : soudure

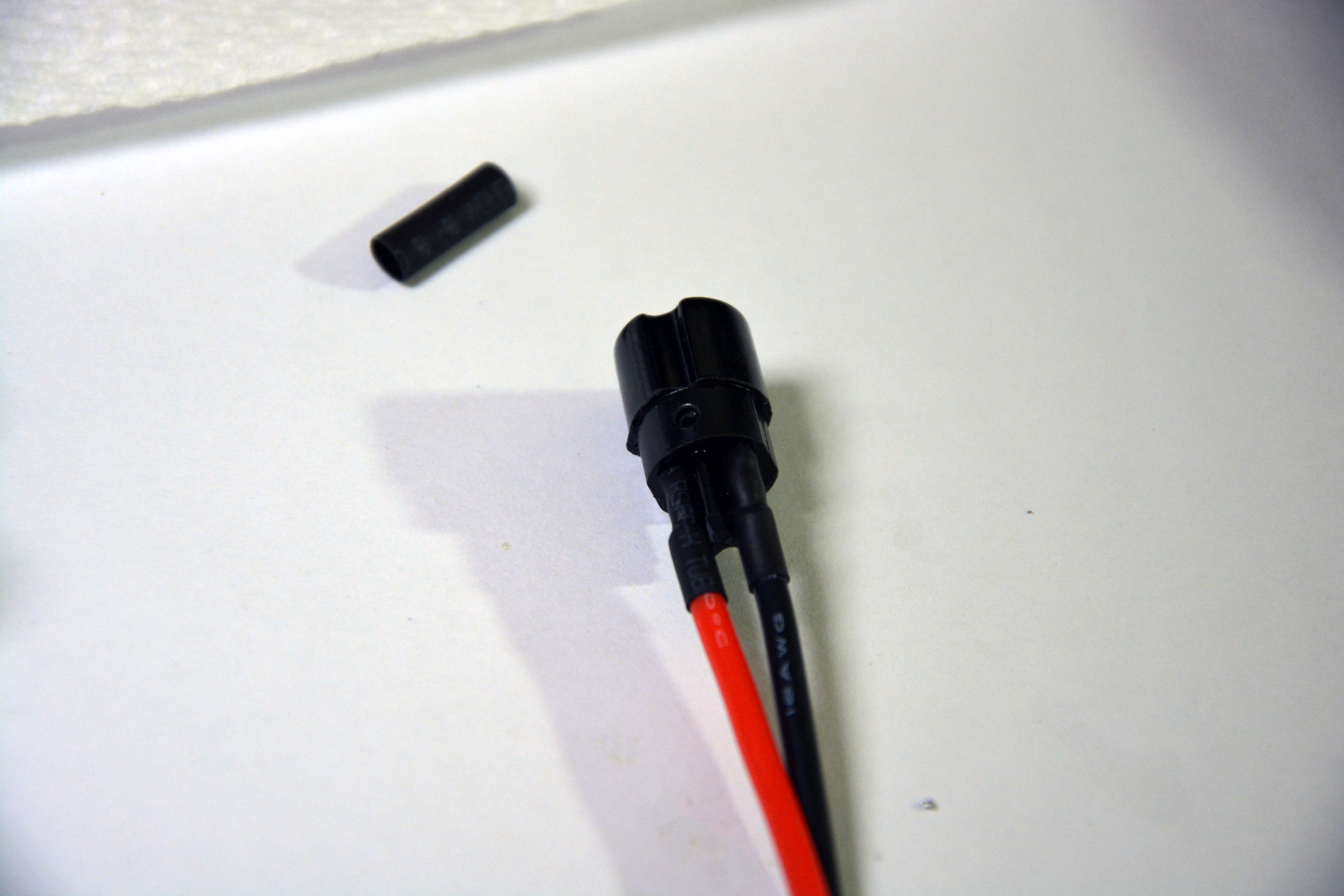

Etape 4 : la gaine thermo, à faire fondre au décapeur thermique ou au briquet avec le haut de la flamme

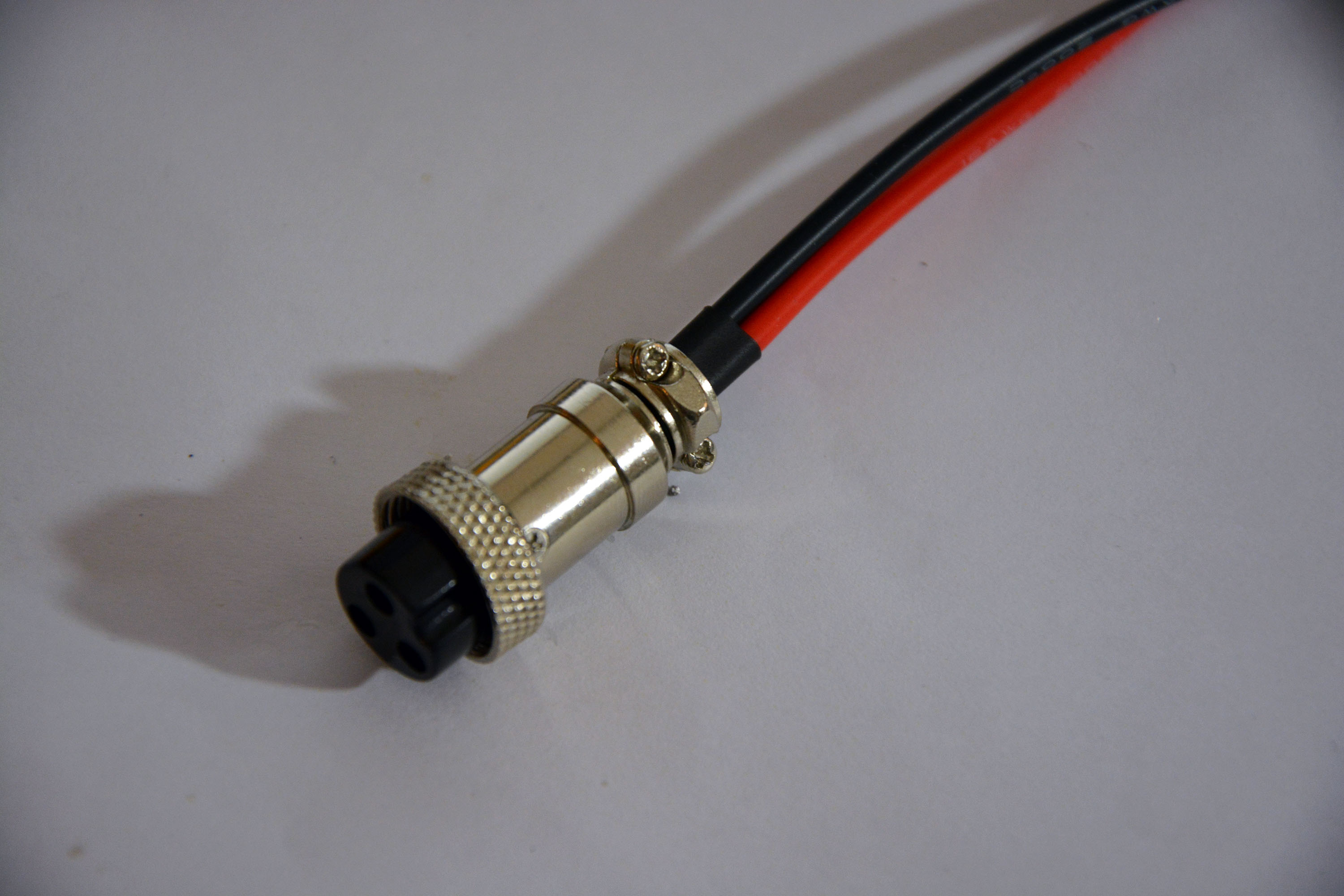

Etape 5 : on remonte le connecteur

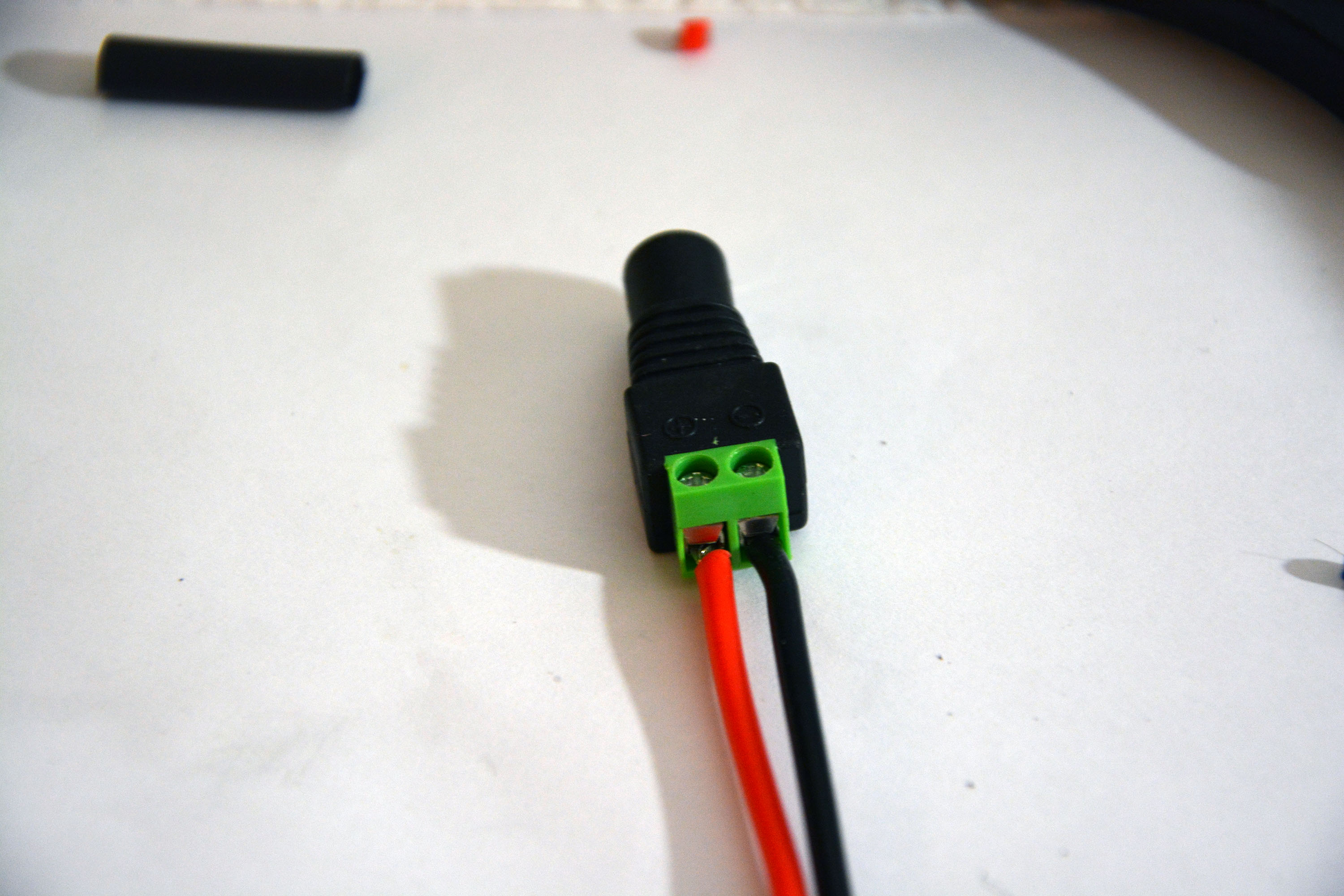

Etape 6 : pour la fiche DC, ici rien de compliquer, dévisser les borniers, insérer les câbles et revisser

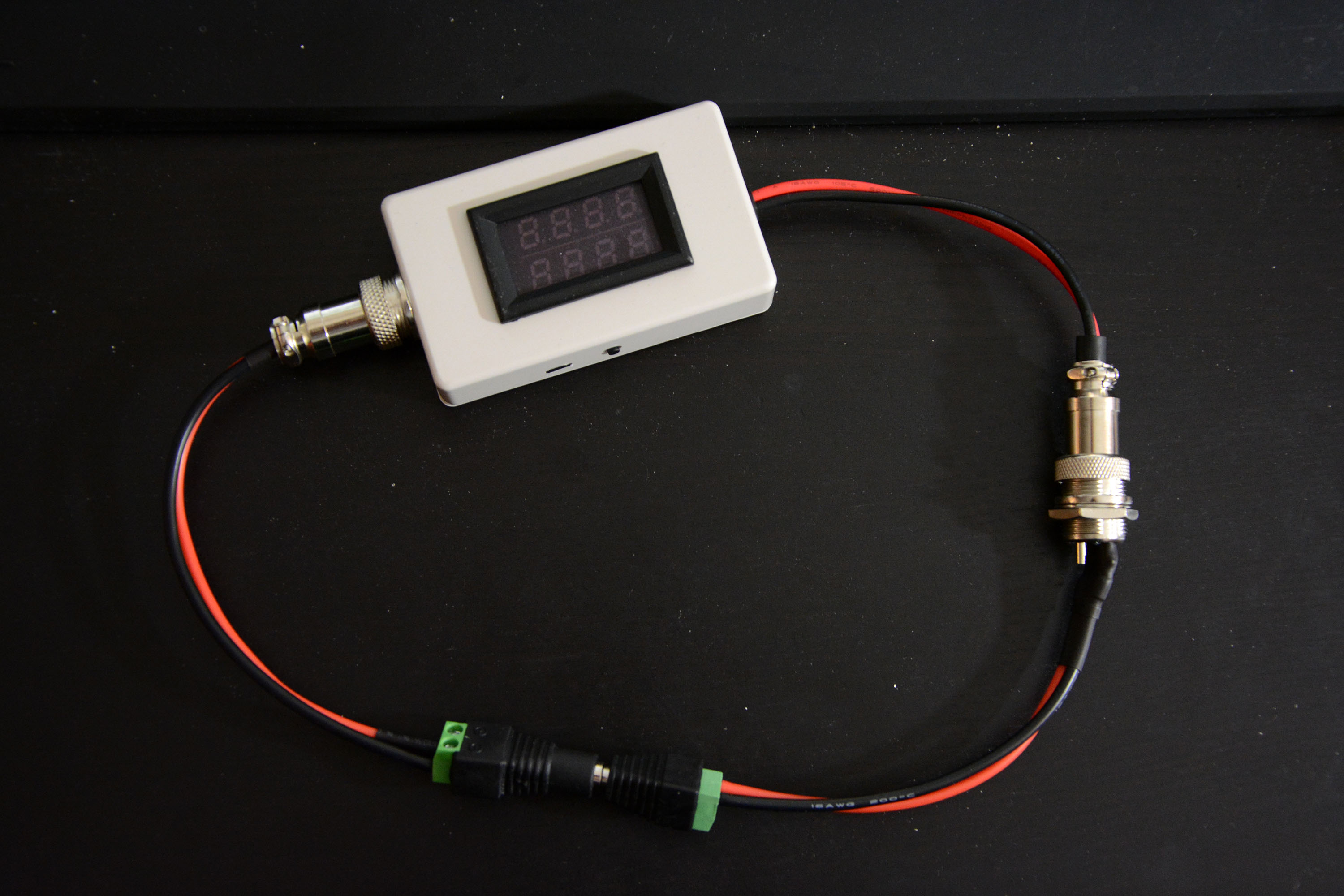

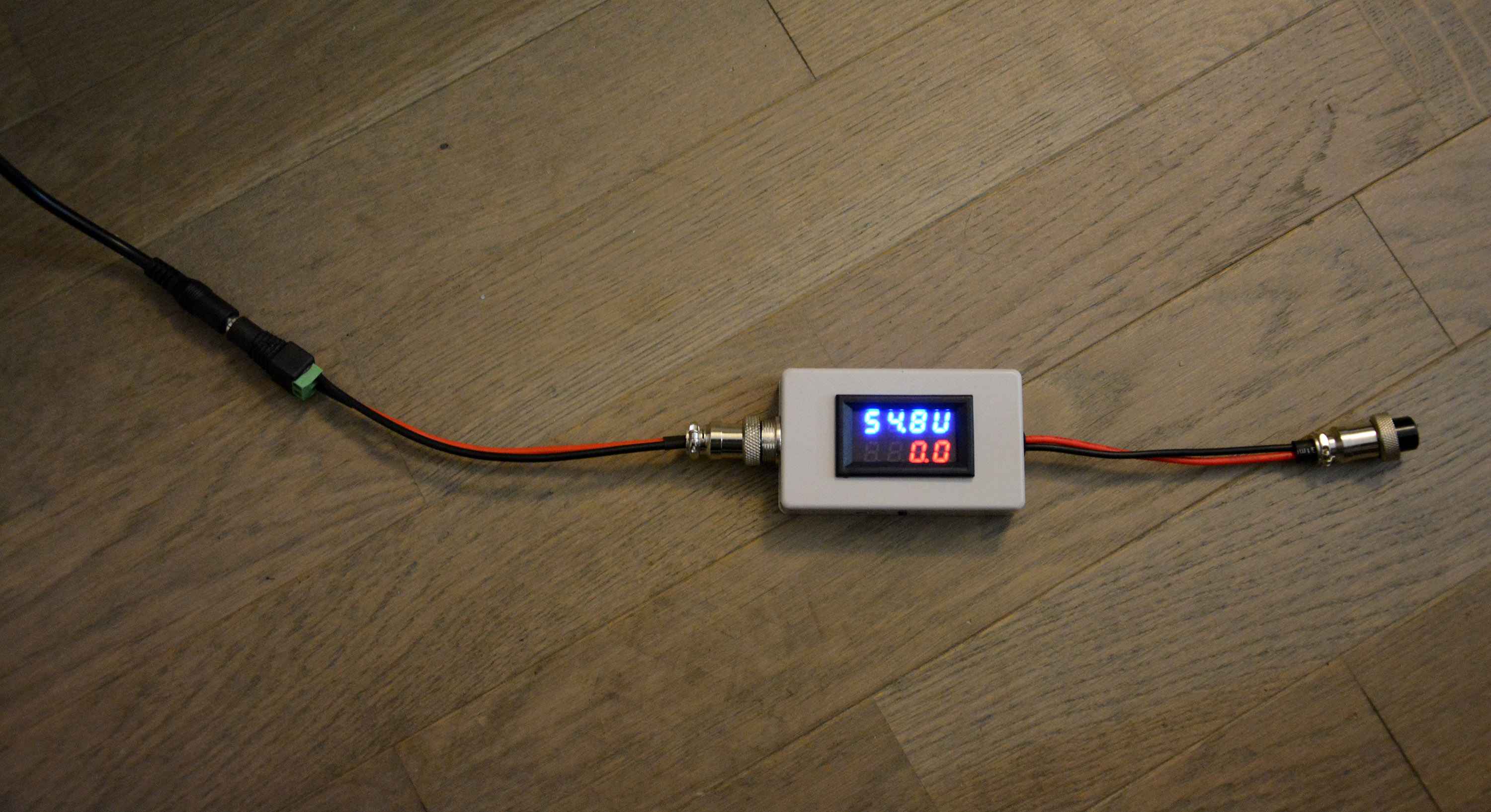

Et voilà le résultat :



Modifié par Raven450
