Modification SXT 1600 XL


Outer

Messages recommandés

Bonjour, il y a quelques semaines j'ai acheté une trottinette e-road aussi connue comme sxt de 1600w et 48v, un engin un peu "rude" mais sympa à conduire.

Je dis rude parce que le poids de l'engin est considérable compte tenu de ses 4 batteries plomb 12Ah en série et un châssis assez robuste, 34kg à vide.

À l'utilisation le couple et la vitesse sont là mais l'expérience en batterie de plomb n'est pas au top; faible autonomie et performances rapidement dégradés des qu'on accélère fort longtemps.

Je me suis dit donc de passer au lithium, en regardant sur le site du constructeur on retrouve des batteries développées pour cette trottinette en deux versions: 48v/20Ah a 750€ et 48v/30Ah a 1150€ trop cher pour moi. Je me suis lancé à fabriquer une pour moindre coût, j'avais une belle réserve de Sanyo NSX 18650 2500mAh et 25A donc une belle base pour un drainage fort d’énergie (le contrôleur peut monter jusqu'à 40A mais je pense que le shunt est modifié par le vendeur car un peu d’étain entre les deux shunts donc peut-être 50-55A) en prenant les mesures de l'emplacement de la batterie d'origine j'ai fait un petit calcul et la configuration idéale c’était 17s10p (ah, oui, en profitant un passage de 48v à 63v (71,4v bien chargé)  peut être sympa tant qu'on est là????

Le contrôleur d'origine est compatible avec plusieurs voltages plus élevés à condition de shunter la carte mère par contre les condos sont à 63v donc il m'a fallu remplacer 4 condensateurs 63v en 100v, la taille n'est pas la même donc il faut faire attention a pouvoir tout rentrer après dans le boitier.

Je comptais mettre un réducteur de voltage pour l'éclairage mais le LED d'origine tolère jusqu'à 80v donc je ne le modifie pas.

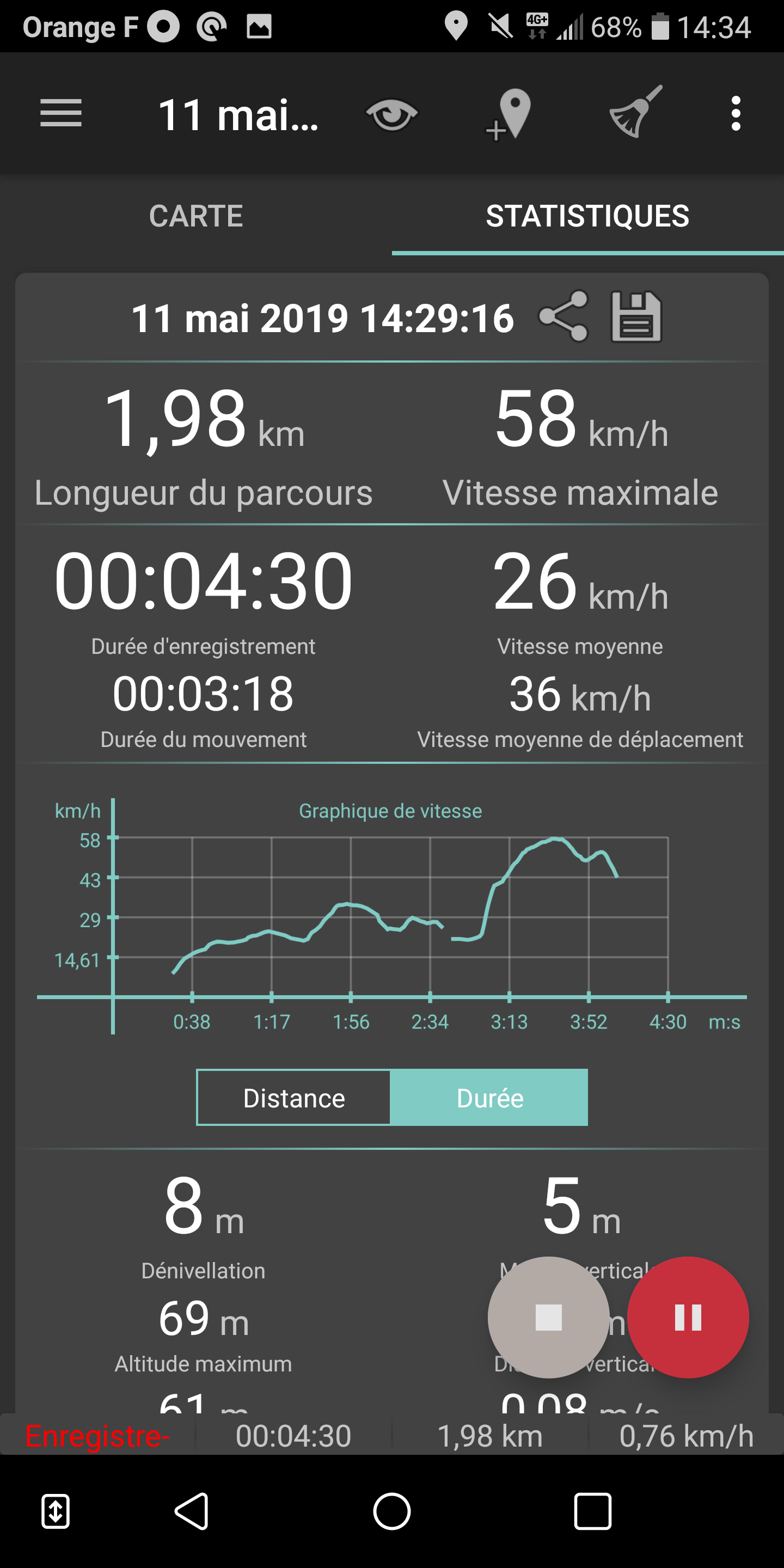

Ce soir je vais souder le connecteur XT90 coté moteur, tout remonter, faire un test de charge, chaleur et puis test sur la route pour valider tout ça, avant la modification la vitesse max. était de 45km/h donc je compte monter a 58km/h.

P.-S. Travailler avec ce genre de voltage est dangereux, la résistance de la peau ne suffit pas donc il faut mettre de gants isolants, j'ai commencé la batterie sans les gants parce que j'avais l'habitude de monter jusqu'à 48v sans problème en particulier mais plus de 60v ce n'est plus pareil, je me suis pris deux castagnes et je peux vous assurer que ça pique.

Ce genre de modification n'est pas souhaitable sur ce genre de trottinette, au delà de 40km/h on ressent de suite que le châssis n'est pas fait pour ça, je ne compte dépasser cette vitesse souvent mais j'aime bien savoir que je peux le faire et avoir une réserve d’énergie.











Modifié par Outer
  • J'aime 1
Lien vers le commentaire
Partager sur d’autres sites

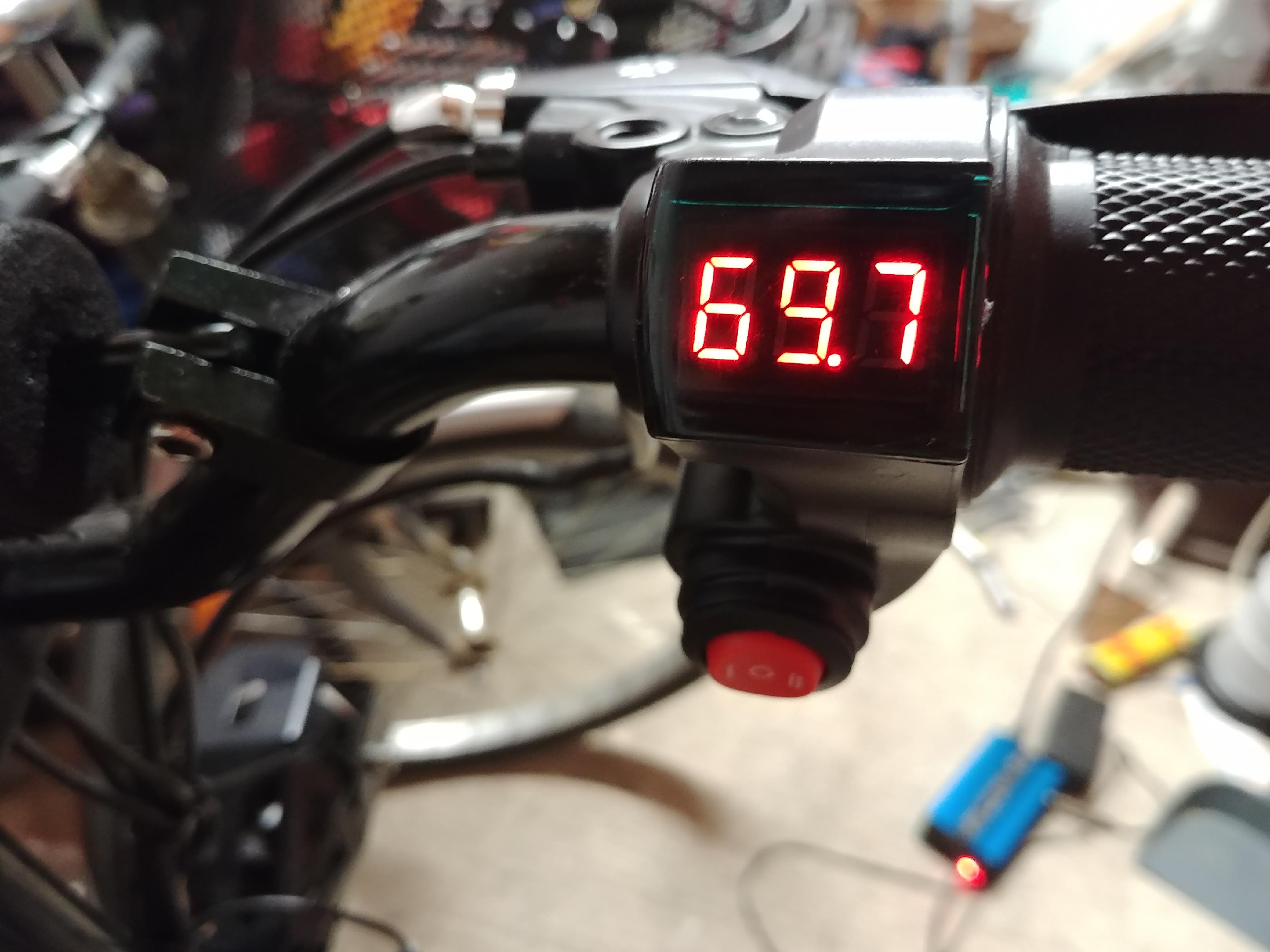

Après plusieurs jours d'utilisation je me régale, bonne vitesse, beau couple, maintenant le mode normale monte jusqu'à 35km/h largement sufissant la plupart du temps, j'ai profité pour remplacer aussi l'accélérateur et mettre un avec voltmetre intégré pour contrôler l'autonomie de façon plus précise. Je calcule entre 35-40km selon la façon de m'en servir(je fais 107kg quand-même).



  • J'aime 1
Lien vers le commentaire
Partager sur d’autres sites

  • 3 ans après...
