Bonjour, Je possède une V8 depuis octobre 2018, je suis ravi de cette roue très maniable mais l'autonomie me faisait défaut. J'ai donc décidé de fabriquer un batterie externe pour atteindre une autonomie de plus de 50km. Je vais partager ici les détails de la fabrication, je me dis que ça pourrait éventuellement intéresser quelqu'un un jour... Je suis donc parti sur une batterie de la même dimension que celle de la roue a savoir 40 batteries 18650, 20s 2p (comprendre 20 série 2 parallèles). J'avais plusieurs exigences pour cette batterie; je voulais pouvoir la transporter dans un sac a dos qu'elle soit rechargeable avec le chargeur du V8 qu'elle soit facilement déconnectable en cas de chute (arrachage du câble qui relie la batterie à la roue) que la batterie interne du V8 ne soit jamais déconnectée par soucis de sécurité (la roue reste sous tension quoi qu'il arrive) J'ai réussi à trouver des 18650 LGM26 avec un courant de décharge de 10A max Brand: LG Chem Model: M26 Size: 18650 Nominal Capacity: 2600mAh Nominal Voltage: 3.6V Maximum Voltage: 4.2V Discharge Current: 10A Maximum Continuous Protected: NO, UNPROTECTED Approximate Dimensions: 18.1mm x 65mm Approximate Weight: 44g Pour assembler le tout j'ai acheté des entretoises, très facile à mettre en place. un peu de soudure pour connecter le tout électriquement (ouais je sais la nappe est moche mais ça me sert de tapis de travail pour protéger la table dessous ?) Et voilà, une batterie qui une fois chargée correctement me fournira les 84v nécessaire à l'alimentation du V8 ? Apres ça il a fallut que je trouve une carte BMS (Battery management system), je vous redirige vers wikipédia pour savoir à quoi sert cette carte ? https://fr.wikipedia.org/wiki/Système_de_contrôle_des_batteries_d'accumulateurs J'ai trouvé mon bonheur sur aliexpress, une carte 20s pour 18650 avec bluetooth à 70€ (je vous recommande vivement la fonction bluetooth, très pratique pour suivre l'état de la batterie) https://fr.aliexpress.com/item/32794788758.html?spm=a2g0o.detail.1000013.9.37b1f9d4S5qmCV&gps-id=pcDetailBottomMoreThisSeller&scm=1007.13339.90158.0&scm_id=1007.13339.90158.0&scm-url=1007.13339.90158.0&pvid=352b4b75-8de6-4b87-b8f2-a924431bf63d encore un peu de soudure pour la connecter, le vendeur fourni le schéma de connexion, y'a 21 fils a connecter sur chacune des batteries en série pour contrôler la tension de chacune des batteries Pour charger la batterie j'ai indiqué plus haut que je voulais la charger avec le chargeur de la V8, j'ai pu facilement trouver un connecteur mâle à souder sur la batterie, sur Aliexpress toujours... ? https://fr.aliexpress.com/item/32785622482.html?spm=a2g0s.9042311.0.0.42ab6c37gqHAdd Et voilà ma batterie en charge avec le chargeur inmotion ✌ Ma première surprise a été de constater que toutes les batteries n'avaient pas la même tension après la charge et donc que ma tension totale de la batterie ne dépassait pas les 74v... On peut voir grâce l'application android que la batterie n°17 est totalement chargée (tension max pour une 18650 = 4,2v), donc la BMS stoppe la charge de toute la batterie et on se retrouve avec un écart de tension important entre la batterie chargée et la moins chargée (4,120 vs 3,620) Pour résoudre ce problème j'ai du décharger une à une les batteries les plus chargée jusqu’à ce j'obtienne une certaine harmonie dans les tensions (j'ai réussi à descendre à 0,120v de différence entre la plus chargée et la moins chargée) Pour décharger les batteries j'ai trouvé 3 résistances RH25 de 10ohms que j'ai mis en parallèle, ça me faisait un courant de décharge d'environ 1.1A, je surveillait la tension de la batterie en décharge via l'application. Il m'a fallut plusieurs jours pour arriver à un résultat correct, mais j'ai réussi ! ? La batterie n°17 me pose toujours quelques problèmes, elle se charge et se décharge plus vite que les autres et je ne sais pas pourquoi... Concernant ce point ; A la base je voulais un connecteur aimanté, comme ça en cas de chute le connecteur se déconnecterai facilement mais je n'ai rien trouvé qui permettait de faire passer 8 ampères sous 85 volts. Il a fallu que je trouve une autre solution moins élégante. J'ai utilisé un câble d'alimentation de PC. ?? Il fallu que je découpe dans le carter de protection de la roue pour insérer un connecteur XT60 et j'ai trouvé sur aliexpress des connecteurs XT60 pour faire le montage parallèle des batteries interne et externe. Le connecteur XT60 étant le connecteur utilisé par inmotion pour connecter la batterie à la carte mère. https://fr.aliexpress.com/item/32954299567.html?spm=a2g0s.9042311.0.0.42ab6c37gqHAdd https://fr.aliexpress.com/item/32891827533.html?spm=a2g0o.productlist.0.0.31df83a5qunT7b&algo_pvid=bfdcac80-2fb7-4941-8477-d00ee758e6d8&algo_expid=bfdcac80-2fb7-4941-8477-d00ee758e6d8-5&btsid=dc4b33cf-a0ab-4fe2-b08c-6f0987f1bdf4&ws_ab_test=searchweb0_0,searchweb201602_1,searchweb201603_52 J'ai ajouté deux grosses diodes (10A 1000v) en parallèle à la sortie de la batterie, ça permet de recharger uniquement la batterie interne lorsque je freine. https://fr.banggood.com/5pcs-10A-1000V-Plastic-Axial-Rectified-Rectifier-Rectifying-Diode-p-1464100.html?rmmds=myorder&cur_warehouse=CN La tension de la batterie interne restera ainsi quasiment tout le temps plus grande et les diodes empêcheront que cette dernière se décharge dans la batterie externe! Cela implique aussi que je dois toujours utiliser la batterie externe seulement si le V8 est complètement chargé sinon la batterie externe se déchargera dans la batterie interne (si la différence de tension est trop grande je risquerai d’abîmer la batterie interne avec une décharge trop rapide et un courant trop important) Le moment du test est arrivé ! La batterie dans le sac reliée par le cordon à la roue, ça reste discret... Verdict: J'ai fait 37km à 22kph et il me restait encore 41% de batterie !!! ??? Cette batterie me permet de faire des sorties un peu plus longue sans craindre de devoir rentrer à pied ou en taxi ! ? J'essaierai d'étoffer tout ça si il y a des questions...
-
Bonjour c'est mon premier post sur ce forum (enfin après m'être présenté) je sévis (13) surtout sur le forum Urban360 sous le même pseudo j'ai fait un montage simple pour mettre une bat externe de chez aliexpress à 150h 36V 12ah mais on peu aller jusqu'a 36v 25ah Pour ce que ça interesse ici je donne l'adresse du lien https://forum.urban360.com/index.php?/topic/4155-pose-dune-batterie-externe-sur-une-etwow-bv/&do=findComment&comment=54317 voila bonne lectureet bonne journée
-

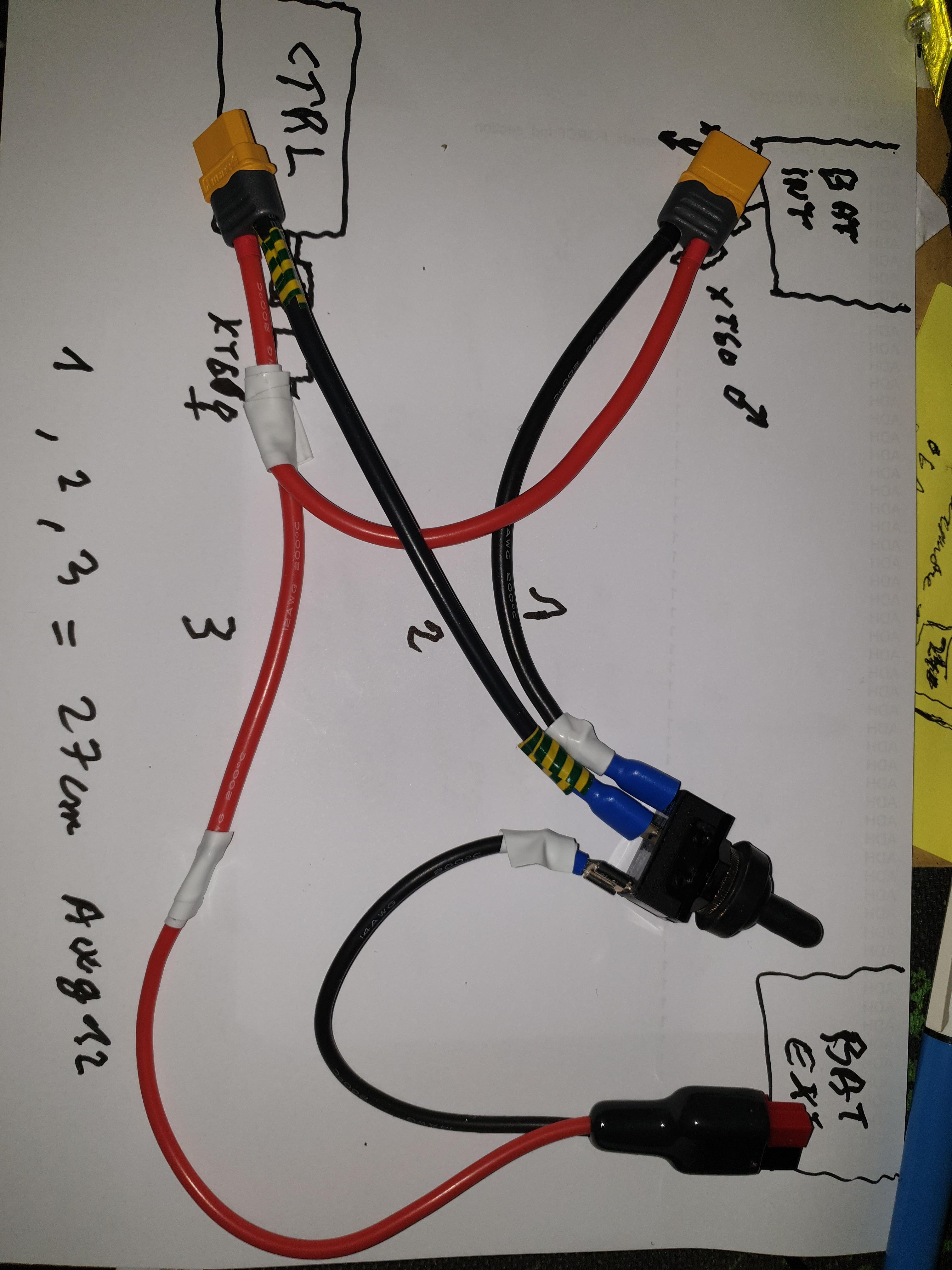

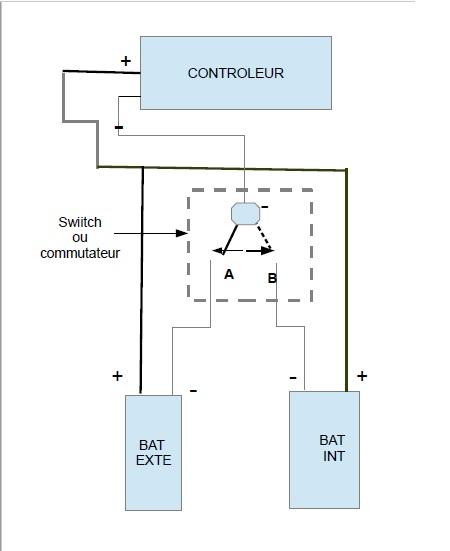

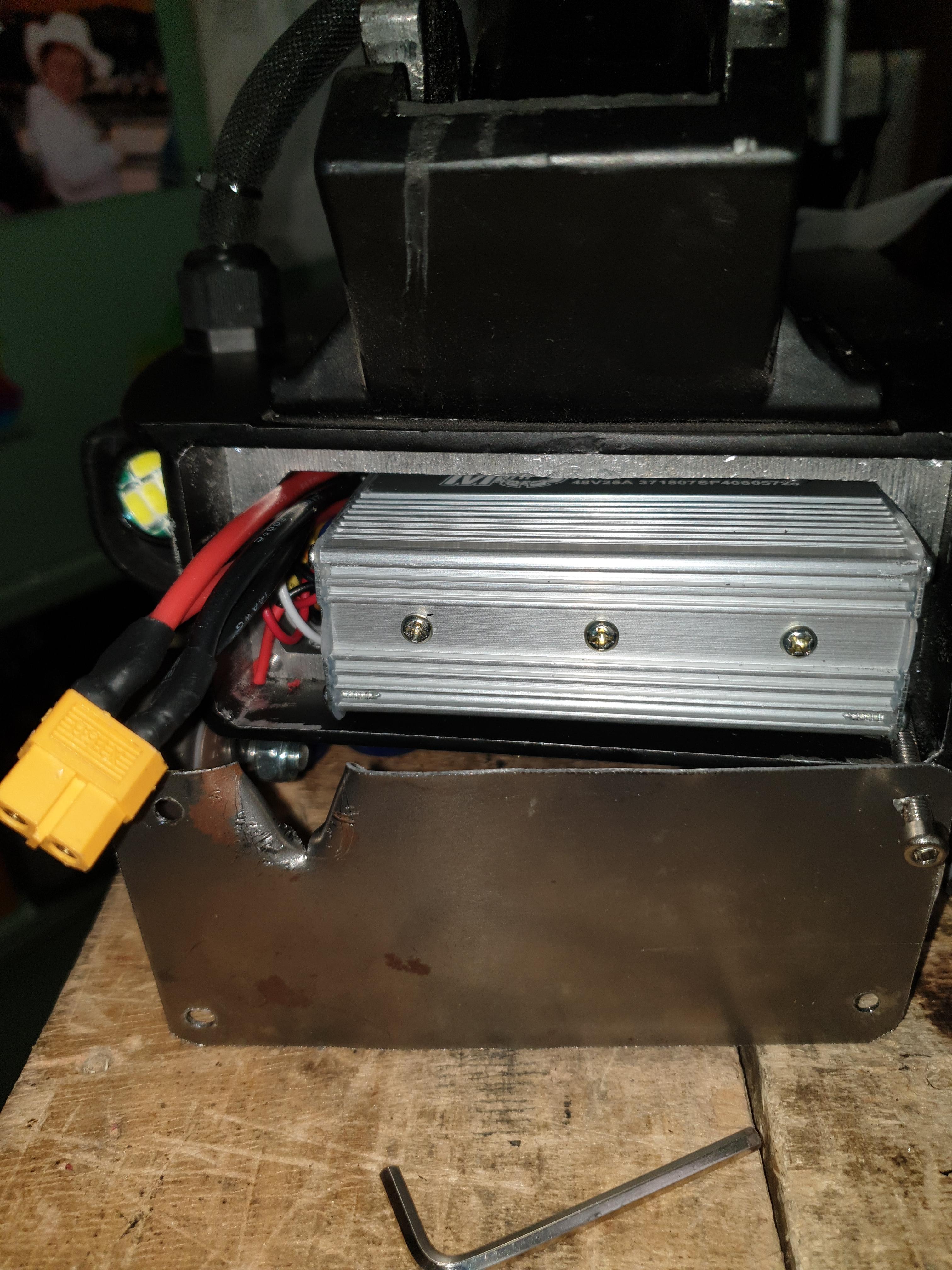

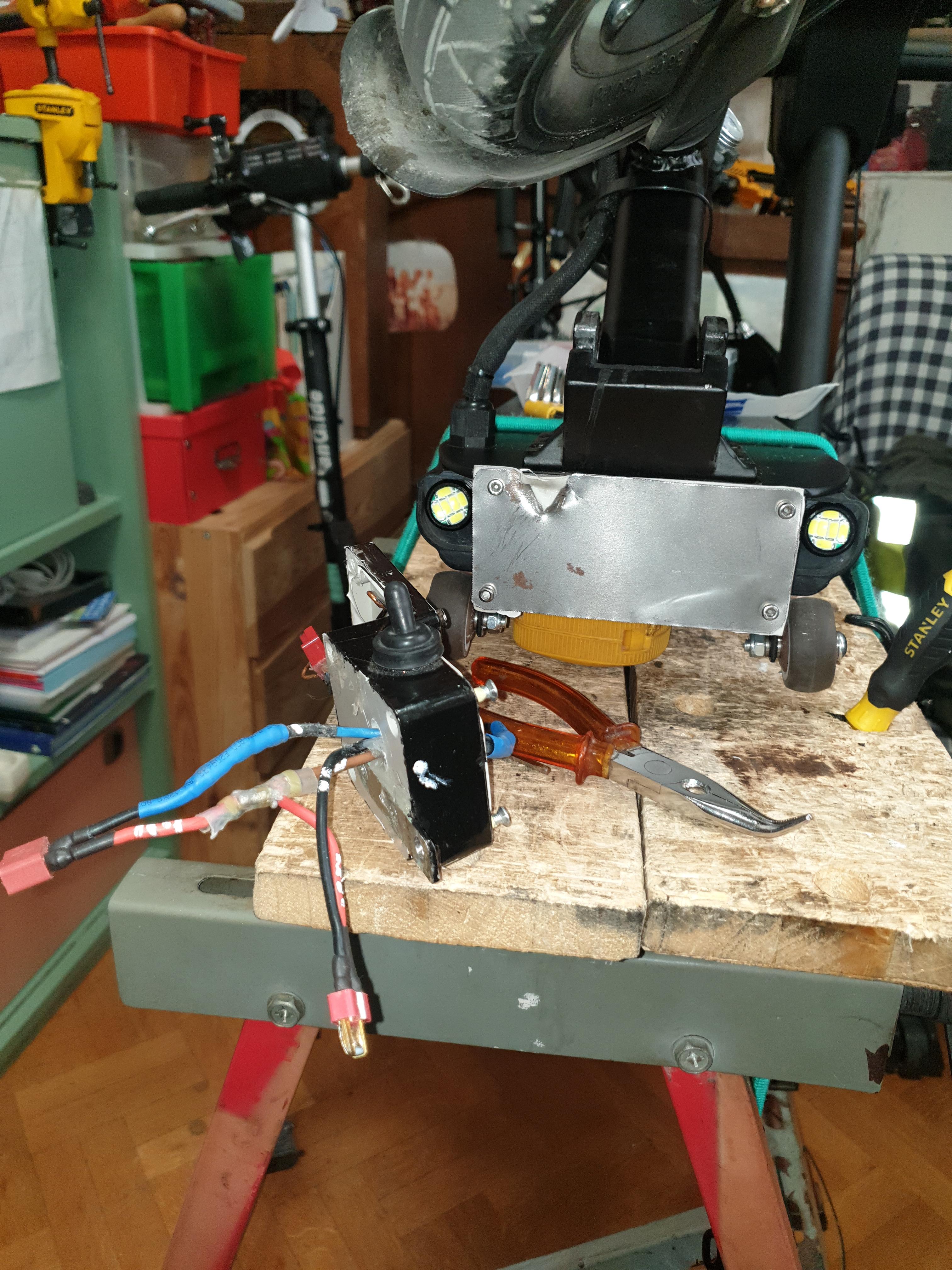

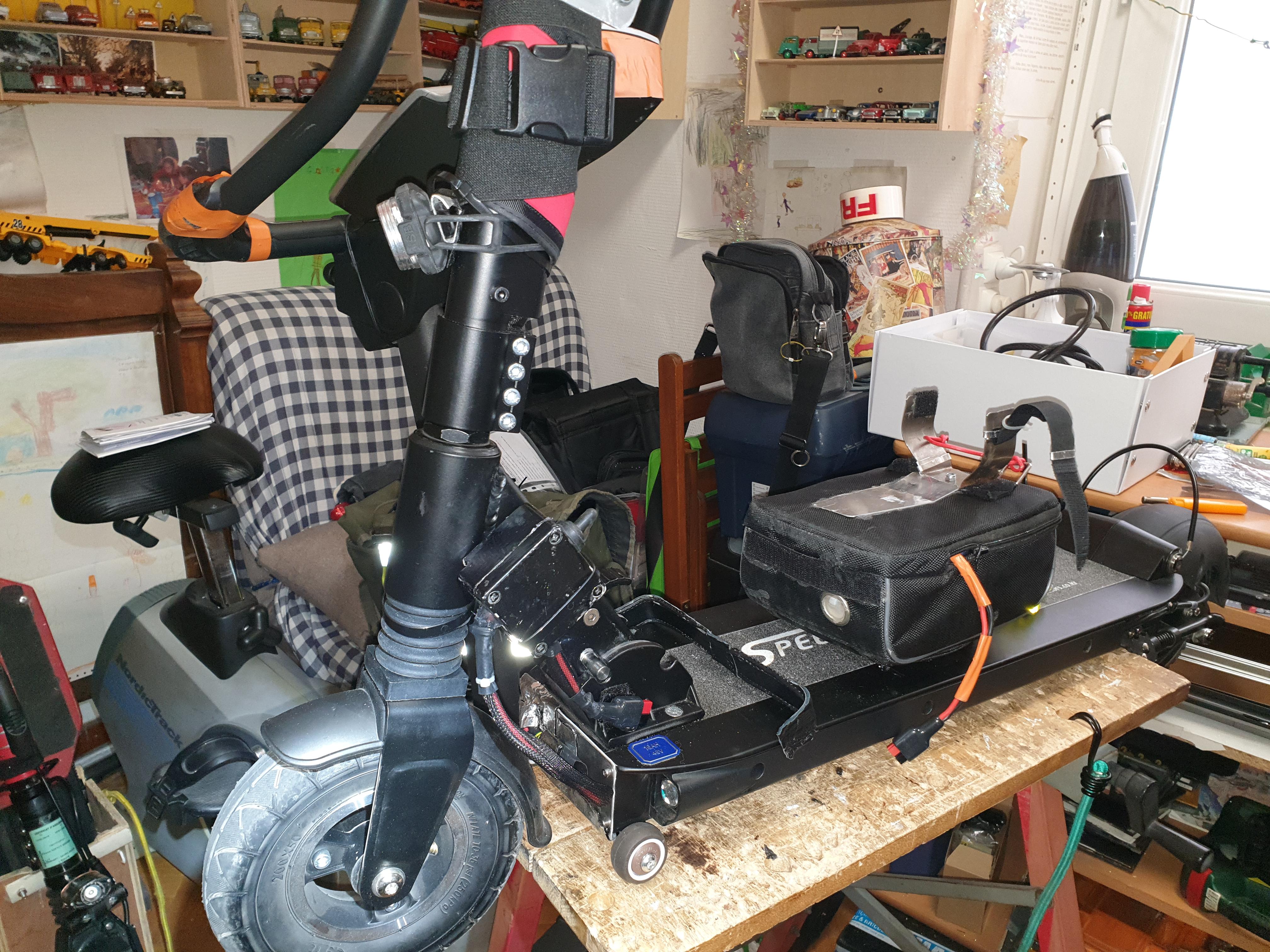

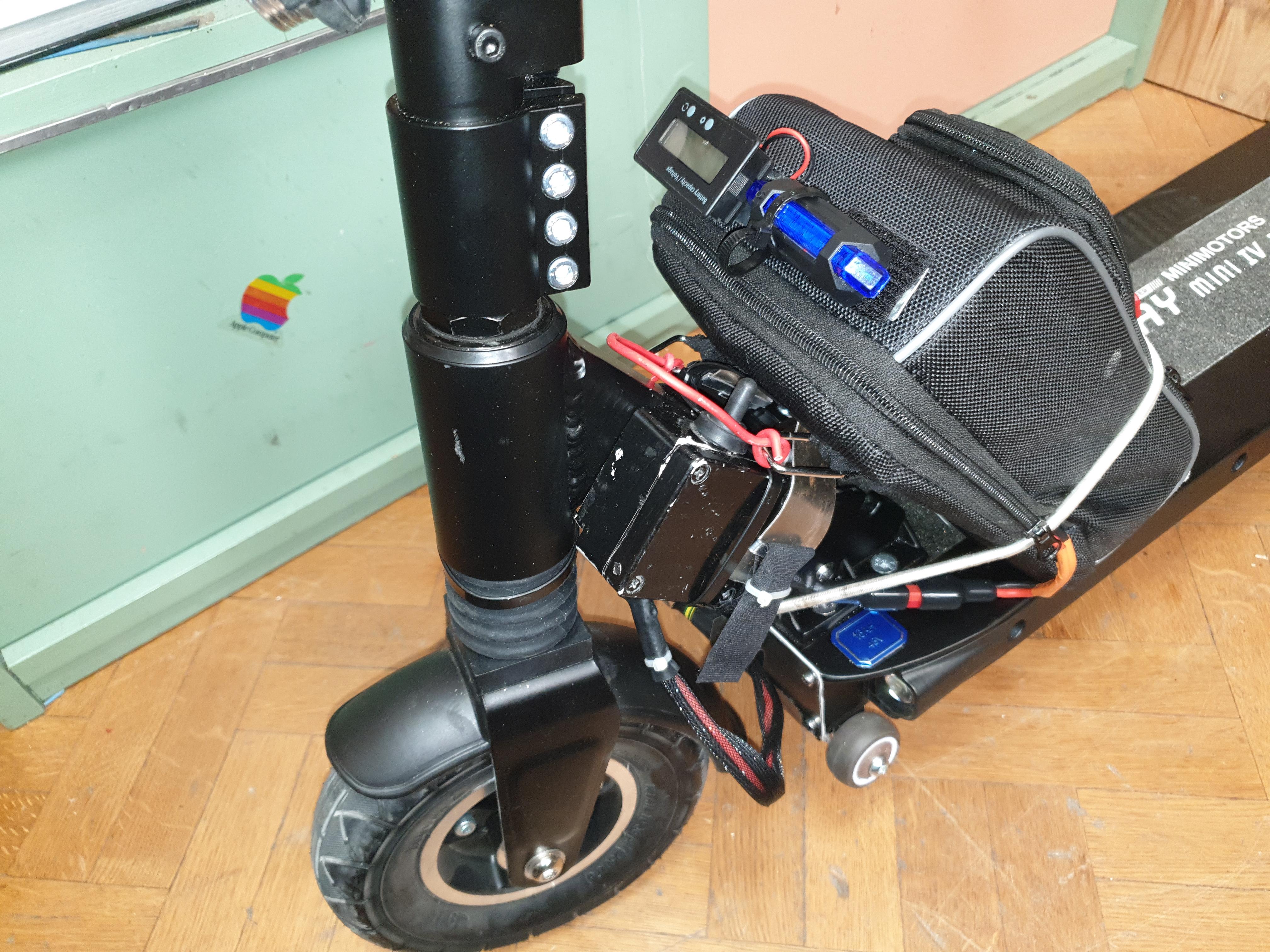

Salut à tous comme je l'avais fait sur mon ETWOW et sur L'Urban Glide ,je suis passé à l'acte sur la speedway comme j'ai repris exactement le même schema que pour la ETWOW , je donne le lien vers urban 360 https://forum.urban360.com/index.php?/topic/4155-pose-dune-batterie-externe-sur-une-etwow-bv/ je publie le schéma de principe quelque photos et une vidéo je répondrais à toutes les questions(si il y en a)concernant le montage,les connecteur les cables etc...E principe ça marche pour n’importe quelle trott monomoteur la batterie est une 36v 20ah il faut penser à modifier le parametre P1 à 36V lors de la bascule et vice versa
-
Bonjour tout le monde, Aujourd'hui il sera question d'une question récurrente: Comment augmenter drastiquement l'autonomie de sa batterie pour faire plus kilomètres en un trajet*?.. Ou plutôt comment recharger sa trottinette, gyroroue ou autre, quand on n'a pas de prise à porté de soi? (ce qui équivaut à la même chose au final) *Je parlerai exclusivement pour les possesseurs, comme moi d'une e-Twow S2 Super Booster (et aussi pour les possesseurs d'une S2 booster, monster, eco, etc..) • Après beaucoup de recherches sur le net et dans une multitude de magasins d'électronique et d'électroménager, je me suis rendu à l'évidence qu'à moins d'être une bête d'électronique, et un monstre en bidouillage c'était très dur d'installer une batterie externe branchée directement sur la batterie d'origine en vue d'augmenter son autonomie, son couple etc.. Pour faire court, le seul objet qui ait en définitive capté mon attention et qui me facilite maintenant la vie, c'est ce petit bijoux de technologie: La batterie externe X-MOOVE Powergo Boost 80w 21000mAh avec Qualcomm Quick Charge 3.0, USB type C et (tenez-vous bien) une PRISE SECTEUR intégrée capable de délivrer du 220V elle mesure 16cm de long sur 6cm de large et 6cm de hauteur. [Petit plus: elle a un ventilateur intégré ultra silencieux pour eviter les surchauffes.] ==> LIEN de la batterie sur le site officiel X-MOOV (Je l'ai acheté il y a 4 jours 34euros de moins que sur le site dans un magasin qui s'appelle Au Vieux Campeur sur Lyon au prix de 145 euros !) J'ai donc fait le test sur ma Super Booster: Ma batterie externe dans mon sac à dos avec le chargeur de la trott et je suis allé me balader dans un parc avec des amis. Après avoir totalement épuisé la trott jusqu'à ce que les 1% d'énergie restant au compteur ne puissent même plus faire tourner la roue, même à vide, J'ai branché le chargeur e-Twow sur la prise 220V de la batterie X-MOOV. En 40 min j'avais utilisé toute l'énergie de cette dernière. J'ai de suite allumé et jeté un oeil à l'écran de la trott' : 90% de charge affiché. J'ai d'abord pensé que ce n'était impossible car le compteur est connu pour ne pas être très précis sur les e-Twow. J'étais très sceptique et sûr que dès que j'allais monté dessus, je tomberai à 10 ou 20%. Et là, à ma grande surprise, les chiffres indiquèrent 70% de charge pendant l'accélération. (32km/h avec roue arrière en gomme tendre, rien de plus normal) Puis 15min de route après, à bonne allure sur pistes cyclables : 40% en accélération puis 70% à l'arrêt. RIEN À SIGNALER > À mon plus grand contentement j'en déduis que cette petite batterie qui nous delivre du 220v à exactement la même puissance qu'une prise secteur et s'avère être une parfaite solution pour ceux qui veulent, comme moi augmenter l'autonomie de leur véhicule électrique. • Je voudrais maintenant parler avec des connaisseurs en électronique pour être quand même sûr que la batterie externe tienne le coup sur la durée ou quelle n'abime pas la trott ou son chargeur.? Si vous avez des questions à poser vous aussi, n'hésitez pas !
