[Speedway Mini 4 pro] Ajout d'un repose pied 3D

Recommended Posts

Posted (edited)

Hello les trottiRiders ?

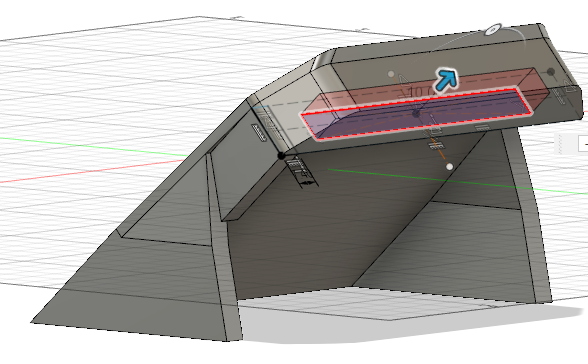

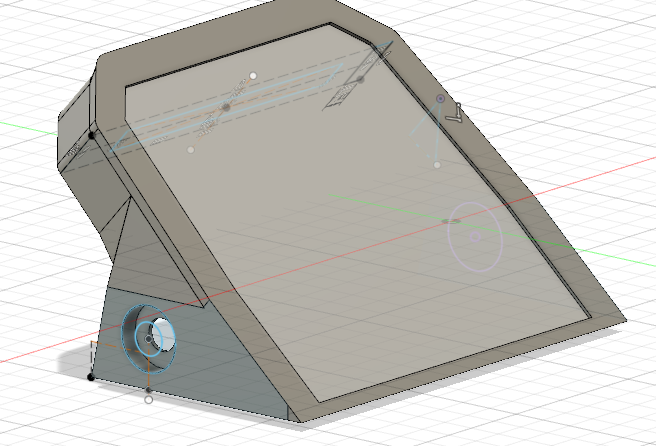

Quand j'ai eu ma SM4P et que j'ai vu la Speedway Leger, j'ai trouvé ça dommage de ne pas avoir de repose pied sur la SM4P. J'ai donc commencé depuis 1 semaine à créer sur Fusion 360 un repose pied, sur mesure pour le SM4P que j'imprimerais sur mon imprimante 3D.

  1. Ma pièce ne nécessite aucun perçage ni modification définitive de la trottinette, j'exploite l'architecture de base de la SM4P ?
  2. Le repose pied intègre une poignée pour porter la trottinette sans avoir à rajouter une poignée en métal.

Voici quelques images pour les curieux ?

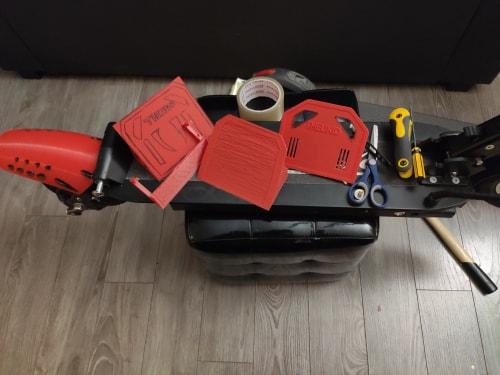

Voici quelques ébauches en 3D (prototypes moches imprimés en éco pour pas gaspiller les bobines). J'affine à chaque modification sur fusion 360.

81722961_568476173734540_9104245320694366208_n.jpg.76b77d623597e131b40191aad65e7b11.jpg

Edited by Theukid
  • Like 4

Share this post


Link to post
Share on other sites

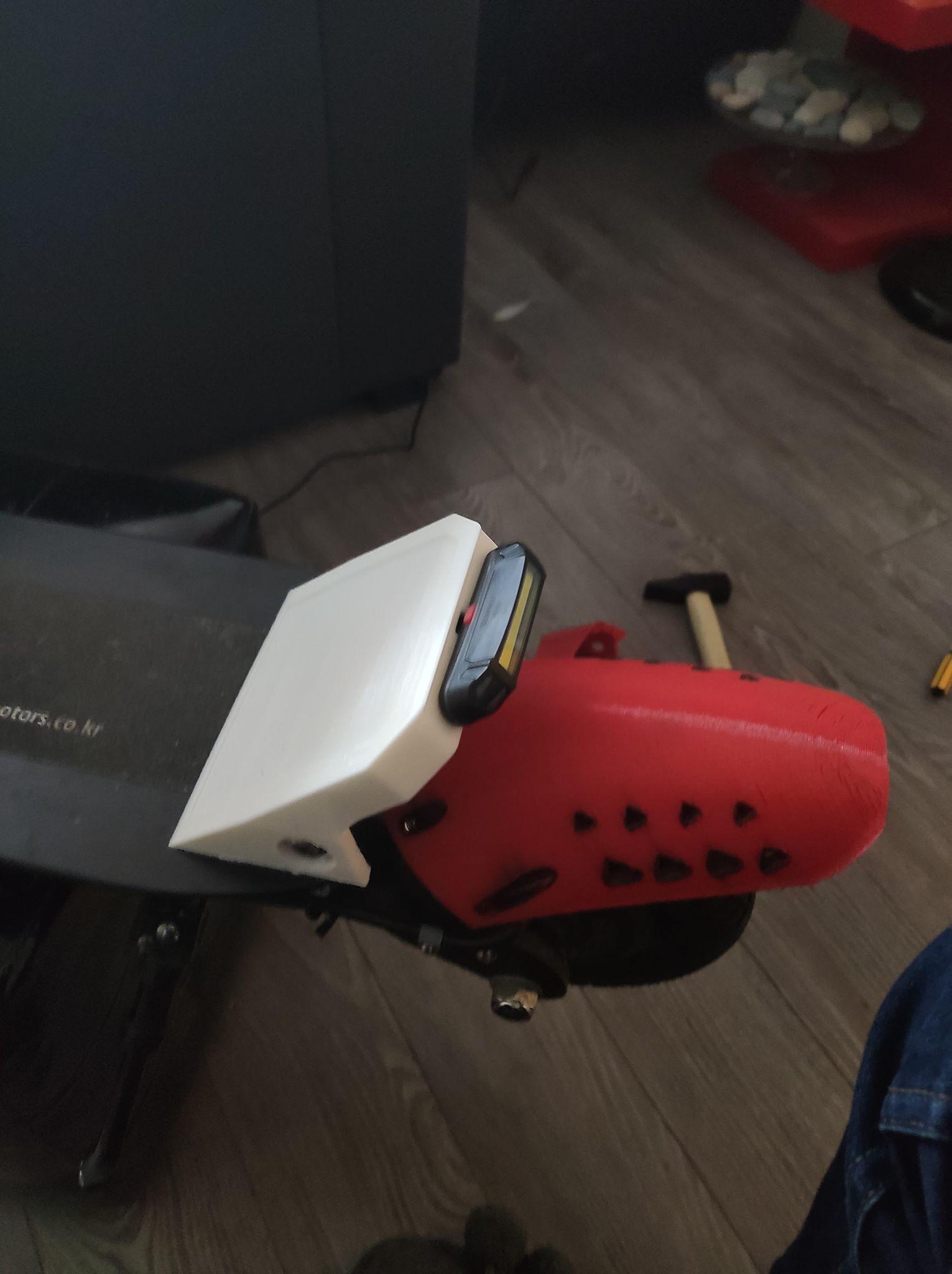

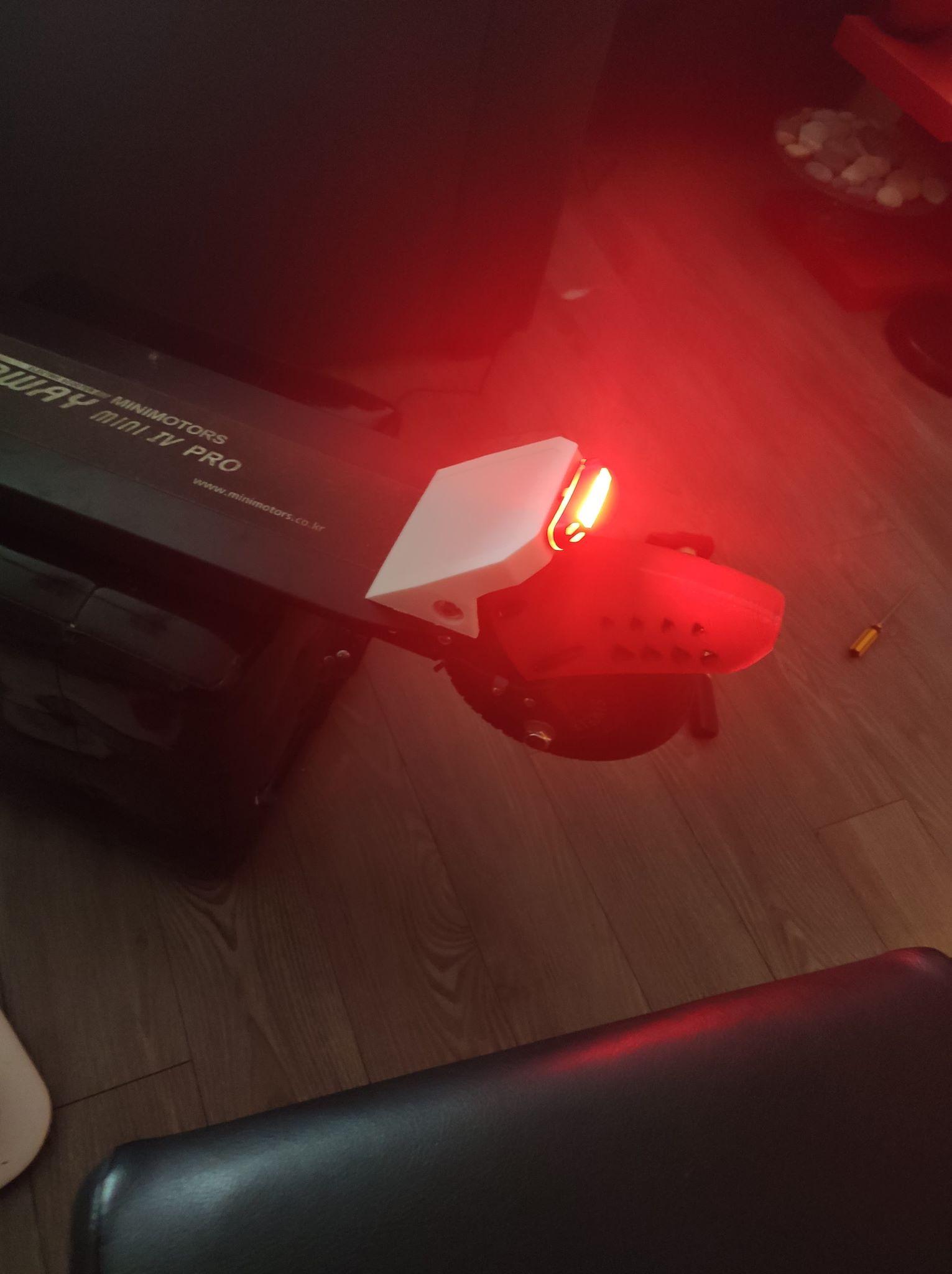

Bon, je progresse encore !  J'ai imprimé cette fois ci un prototype un peu plus évolué :

  • Poignée un peu plus arrondi pour améliorer le confort en soulevant la trottinette
  • Rainure de support d’accessoires de trottinette, notamment pour les feux supplémentaire (qui donne un super look à la trott).

La fente est aux normes sur la plupart des accessoires de trott et ne nécessite aucun collage, on glisse l'accessoire et il tient ?

81468995_1255557597968821_464254169054707712_n.thumb.jpg.82fc34e6a00dbd76330147d39cf14733.jpg

81301833_515611112385742_8482263507100762112_n.thumb.jpg.778a8c4b2aa606537f2b97e94e71806f.jpg

Share this post


Link to post
Share on other sites

Bien, c'est toujours intéressant de voir les travaux en print 3D.

N'était-ce pas plus simple de créer la pièce à l'envers, partie plane sur le lit, avec un raft ?. Ceci dans le but de supprimer le surplomb intérieur, éviter les marches d'escalier de la partie visible, améliorer la cohésion des couches entre-elles...

Un conseil : pour améliorer la solidité aux efforts transverses, il faut des congés sur les dièdres intérieurs. C'est une philo mécanique : éviter les angles vifs qui créent des amorces à la rupture. Avec la pièce à l'envers, il serait même facile de créer des nervures :


( Y compris un gaufrage intérieur -- nid d'abeille -- pour rigidifier la partie plane )

Tout dépend de l'objectif : esthétique et/ou fonctionnel. Pour le fonctionnel, il faut pouvoir monter dessus sans tout casser... est-ce le cas ?

Edited by Techos78

Share this post


Link to post
Share on other sites

Je découvre ce sujet aujourd'hui, après avoir commencé à m'attaquer à la Mini 4 la semaine dernière sur un projet similaire !

il y a une heure, Techos78 a dit :

partie plane sur le lit, avec un raft ?

Pour l'impression, oui, pas besoin de support ni de raft/brim ou autre ... (cf. 3ème photo avec l'orientation que j'ai utilisée pour l'impression).

J'ai aussi en tête la partie poignée avec un ajout de matière, mais je me concentre premièrement sur la partie fixation et stabilité de l'ensemble.

il y a une heure, Techos78 a dit :

il faut pouvoir monter dessus sans tout casser... est-ce le cas ?

En effet, c'est le but 😁

il y a une heure, Techos78 a dit :

Y compris un gaufrage intérieur -- nid d'abeille -- pour rigidifier la partie plane

Les choix d'épaisseurs et de motif intérieurs se font lors de l'impression en général, j'ai opté pour la forme giroïde et nid d'abeille à plat pour les tests.



Le 03/01/2020 à 18:08, Theukid a dit :

sur Fusion 360

Je débute encore sous Tinkercad, j'ai commencé la 3D il y a un peu plus d'un mois, je compter passer aussi sous Fusion360.



image.png.6fb05b39deca92e42d342b10428dc5c0.pngimage.png.0ed9e189e72e4c7f8aa09ec0099599df.pngimage.png.b6ebc61d3e23f2acc15a55c72d48d5ad.png

Edited by Crypto83
