Tuto: comment changer le nom de sa roue Gotway

Recommended Posts

Posted (edited)


Après avoir décroché le module bluetooth de votre carte mère, voici la marche à suivre pour personaliser le nom de votre roue.

Il vous faudra un ordinateur, une carte Arduino uno avec microprocesseur détachablee ou d’un adaptateur USB to Serial/TTL et de quelques connecteurs dupont.



Si vous utilisez un adaptareur serial, effectuez les connections suivantes:



Bluetooth VCC => 3,3V adaptateur serial

Bt  GND => GND

Bt TXD => RXD

BT RXD => TXD


Si vous utilisez une carte arduino, retirez soigneusement le microprocesseur.

Raccordez ensuite le module bluetooth et l’arduino de la manière suivante:



Bluetooth VCC => 3,3V arduino

Bt  GND => GND

Bt TXD => TXD

BT RXD => RXD


Vous pouvez ensuite raccorder le montage sur votre ordinateur et télecharger le logiciel arduino IDE

=> https://www.arduino.cc/en/Main/Software



Allez ensuite dans Outils/Port puis selectionnez le port correspondant à votre module


Cliquez sur la loupe pour ouvrir le moniteur série, il faudra régler la vitesse de transmission sur 115200 baud.

Pour s’assurer que la communication avec le module est possible, tapez AT? et faites entrer.


Si la connection est établie, vous devriez voir OK sur le moniteur. Si rien ne se passe, vérifiez les connections ou inversez les connections RX et TX puis refaites la manipulation.

Vous pouvez entrer la commande AT+NAME? pour connaitre le nom actuel du module bluetooth, ou tout simplement scanner avec votre application gotway.


Pour entrer le nouveau nom, il suffit d’utiliser la commande AT+NAME suivis du nom qui doit commencer par GotWay_ pour être visible depuis l’application Gotway. Attention, si le nom est trop long, il se peut que celà ne fonctionne pas!

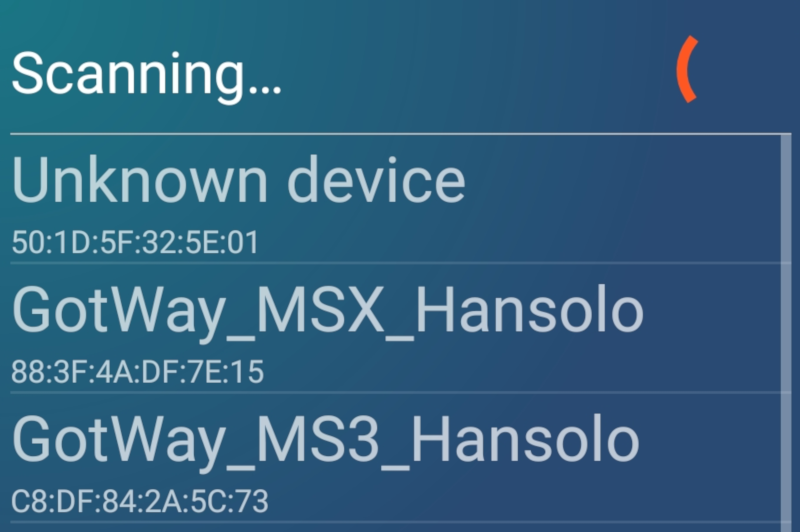

Vous pouvez désormais regarder sur votre application si le nom a bien été modifié, si vous voyez toujours l’ancien nom alors que vous êtes sûr que le nom a bien été pris en compte via la commande AT+NAME?, il se peut que ce soit la faute de votre téléphone, qui garde en mémoire les précédentes connections bluetooth.



La petite astuce est de passer par l’application Kingsong (j’utilise l’ancienne) puis de scanner les roues, vous devriez alors apercevoir votre module bluetooth avec le nouveau nom. Cliquez dessus comme pour vous connecter, fermez l’application et revenez sur l’application gotway.


Vous pouvez maintenant remettre en place le module bluetooth et le fixer pour éviter qu'il ne se décroche à cause des vibrations (Kafuter 704 par exemple).



Capture 4.png

Edited by Tbx Nicolas
  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites

Merci à toi Nico ;)

Share this post


Link to post
Share on other sites

Share this post


Link to post
Share on other sites

Merci pour le partage, même si je ne suis pas sûr d'avoir tout compris 😲 🤔 gnd etc, ce sont des bornes notées sur le module ? (ground ?)

Est ce que tu pense que c'est faisable sur une ks16b ?

Share this post


Link to post
Share on other sites
Il y a 4 heures, Fabrice10 a dit :

Merci pour le partage, même si je ne suis pas sûr d'avoir tout compris 😲 🤔 gnd etc, ce sont des bornes notées sur le module ? (ground ?)

Est ce que tu pense que c'est faisable sur une ks16b ?

Oui je parle bien des bornes.

Sur les autres roue le module bluetooth est soudé directement sur la carte mère, il n’est donc pas possible de faire cette manipulation.

  • Thanks 1

Share this post


Link to post
Share on other sites

Ouaouh les mecs, vous m'impressionnez! Putain je suis VIEUX !!!! 🤣 Dites, vous voulez bien m'accepter encore dans votre forum?
