KAABO Mantis GT v2 pour un vieux nul (tutos)

[Le Dérangeant]

à l’instant, Fab10 a dit :

D'après la feuille ,

Blanc + clignotants

Noir + vers clignotants droit

Rouge + vers clignotants gauche

Violet + klaxon

Jaune + vers klaxon

Bleu + phare

Gris + vers phare faible / fort

Bleu + vers phare faible / fort

Il faut donc mettre la centrale clignotante sur le blanc +

Je ne sais pas si c'est très clair 😔

Non , mais je m'inquiète pas , Tu est là 😘😘😘😘

[Surimi]

Sur cette photo je crois qu on peut voir le vert et le bleu sur le selecteur de position ....au pire tu le demonte et tu regardes qui va vers ou....et tu sauras....😉



Modifié le 10 novembre 2020 par Surimi

[Fab10]

il y a 8 minutes, Papa50 a dit :

Non , mais je m'inquiète pas , Tu est là 😘😘😘😘



[Le Dérangeant]

à l’instant, Fab10 a dit :



Tu est trop f...❤️❤️

[Surimi]

Si le papier est bon...je donne ma trott!

ya pas de fils violet si?😁

Modifié le 10 novembre 2020 par Surimi

[Fab10]

il y a 15 minutes, Surimi a dit :

Si le papier est bon...je donne ma trott!😁

 si le papier est bon évidemment 😆.

Le plus sur est de vérifier chaque contact avec un testeur .

[Surimi]

moi jdis jaune/marron klaxon et le reste est bon😄

Modifié le 10 novembre 2020 par Surimi

[Fab10]

il y a 20 minutes, Surimi a dit :

moi jdis jaune/marron klaxon et le reste est bon😄

Oui , tu as raison sur ta photo , il est marron !

Par contre , je préfère le modèle de ton Commodo avec les indications lumineuses et plus sobre je trouve 👍

[Fab10]

J'aimerai bien mettre des clignotants mais pas pas envie de faire des trous sur la trott , dans l'idée soit mètre des clignotants au bout du guidon où des de les intégrer avec les feux de position/frein comme sur la mantis 8 .

Si vous avez des idées où liens ...

[Surimi]

Oui mais les boutons sont en caoutchouc...j espere qu ils craqueront pas dans le temps, mais les temoins clignotants c'est top...et il ne supporterai que 1A...les fils sont super fin pour mettre des phares puissants, je doute que l'on puisse....?

[Fab10]

il y a 1 minute, Surimi a dit :

Oui mais les boutons sont en caoutchouc...j espere qu ils craqueront pas dans le temps, mais les temoins clignotants c'est top...et il ne supporterai que 1A...les fils sont super fin pour mettre des phares puissants, je doute que l'on puisse....?

Pour mettre des phares puissant , tu mets les phares sur un relais et tu actionne le relais avec le Commodo !

[Surimi]

je ferais encore un schema🤣 et tu me donneras ton aval si tu veux bien...merci😅

[Fab10]

il y a 3 minutes, Surimi a dit :

je ferais encore un schema🤣 et tu me donneras ton aval si tu veux bien...merci😅

Pas de soucis 😃 .

[Surimi]

C pas mal comme config je trouve...

[Le Dérangeant]

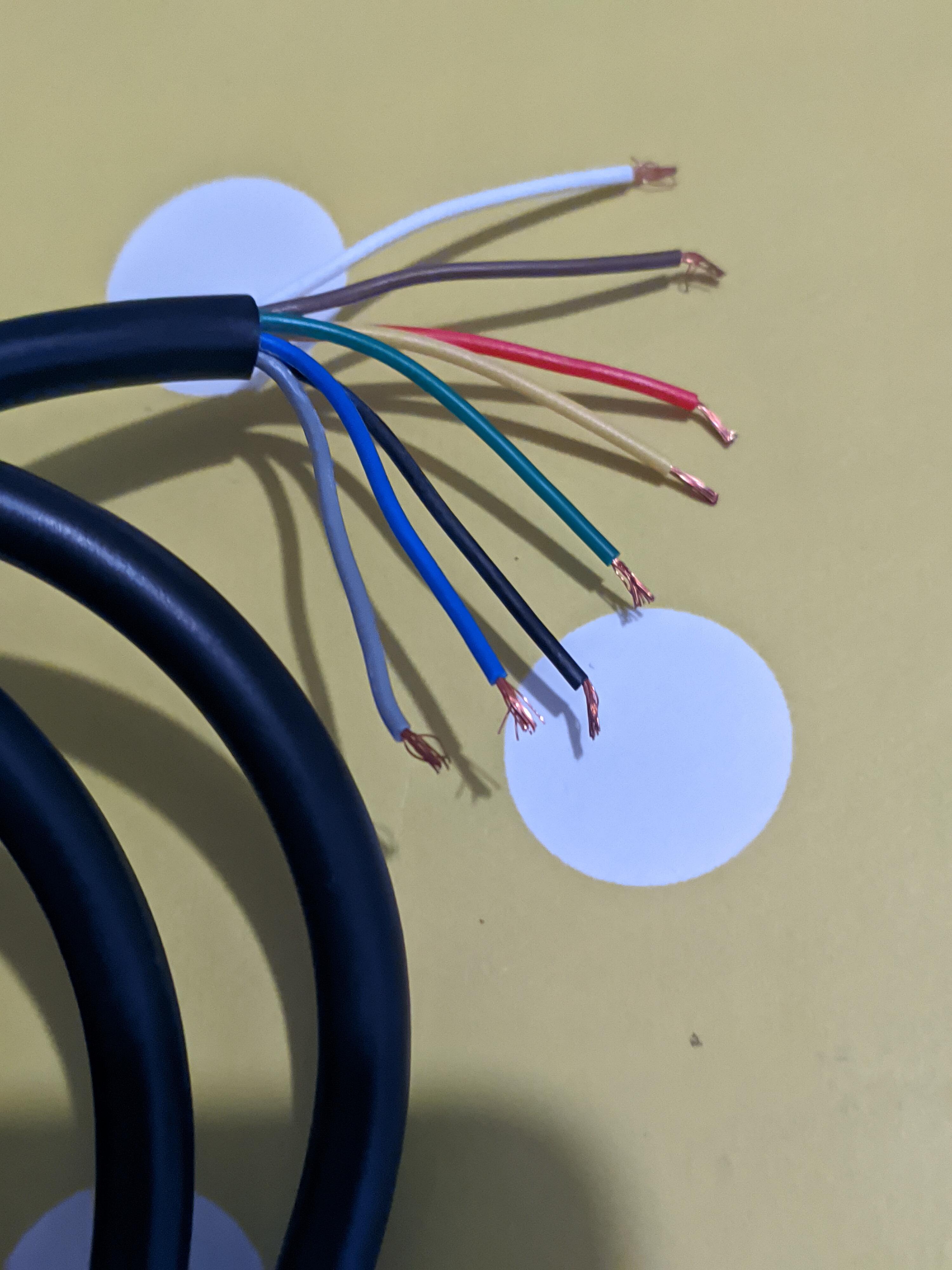

Voilà les couleurs de mes câbles 😉



[Le Dérangeant]

Ce qui est vachement bien avec les disques de 160 mm

C'est que Les plaquettes sont complètement en contact avec le disque, c'est nickel !!!!👍

[Le Dérangeant]

Il y a 14 heures, Fab10 a dit :

Oui , tu as raison sur ta photo , il est marron !

Par contre , je préfère le modèle de ton Commodo avec les indications lumineuses et plus sobre je trouve 👍

je viens de trouver la correspondance des couleurs



Il y a 2 heures, Papa50 a dit :

Voilà les couleurs de mes câbles 😉



Caractéristiques:

1. Le bouton rouge peut être utilisé pour le démarrage électrique, le commutateur de klaxon et l'interrupteur d'extinction;

2. Manchon en silicone noir bouton à bascule gauche et droite: peut être utilisé comme interrupteur de phare, interrupteur d'éclairage lointain et proche;

3. Interrupteurs de direction gauche et droite: clignotants gauche/droite.



Instructions de câblage du commutateur

1. Câblage du bouton rouge (klaxon): ligne jaune, ligne brune

2. Manchon en silicone noir bouton à bascule gauche et droite: ligne grise/gauche, ligne bleue/alimentation + pôle, ligne verte/droite

3. Interrupteur de lumière directionnel: ligne blanche/alimentation + pôle, ligne rouge/clignotant gauche, ligne noire/clignotant à droite



Modifié le 11 novembre 2020 par Papa50

[Le Dérangeant]

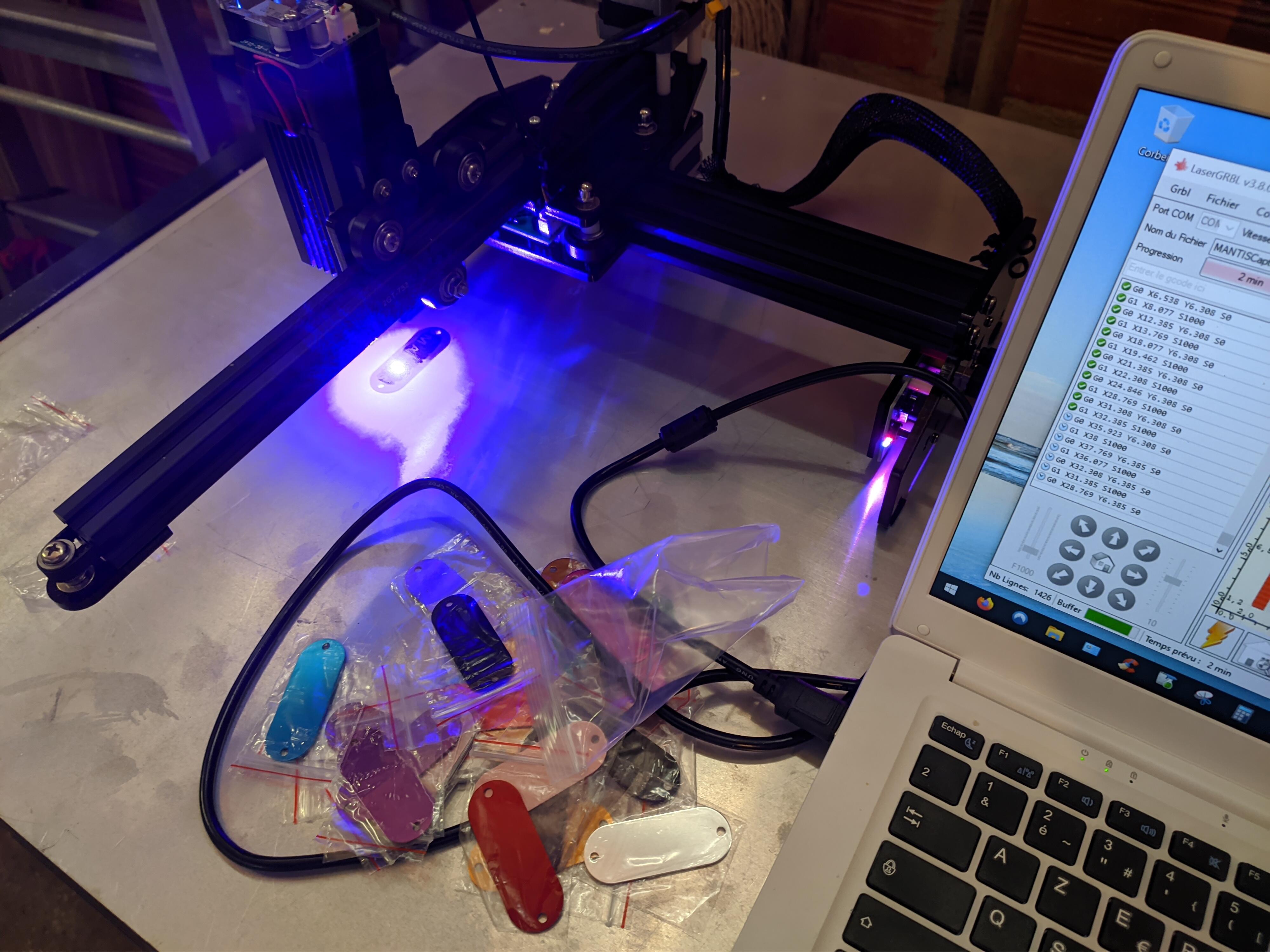

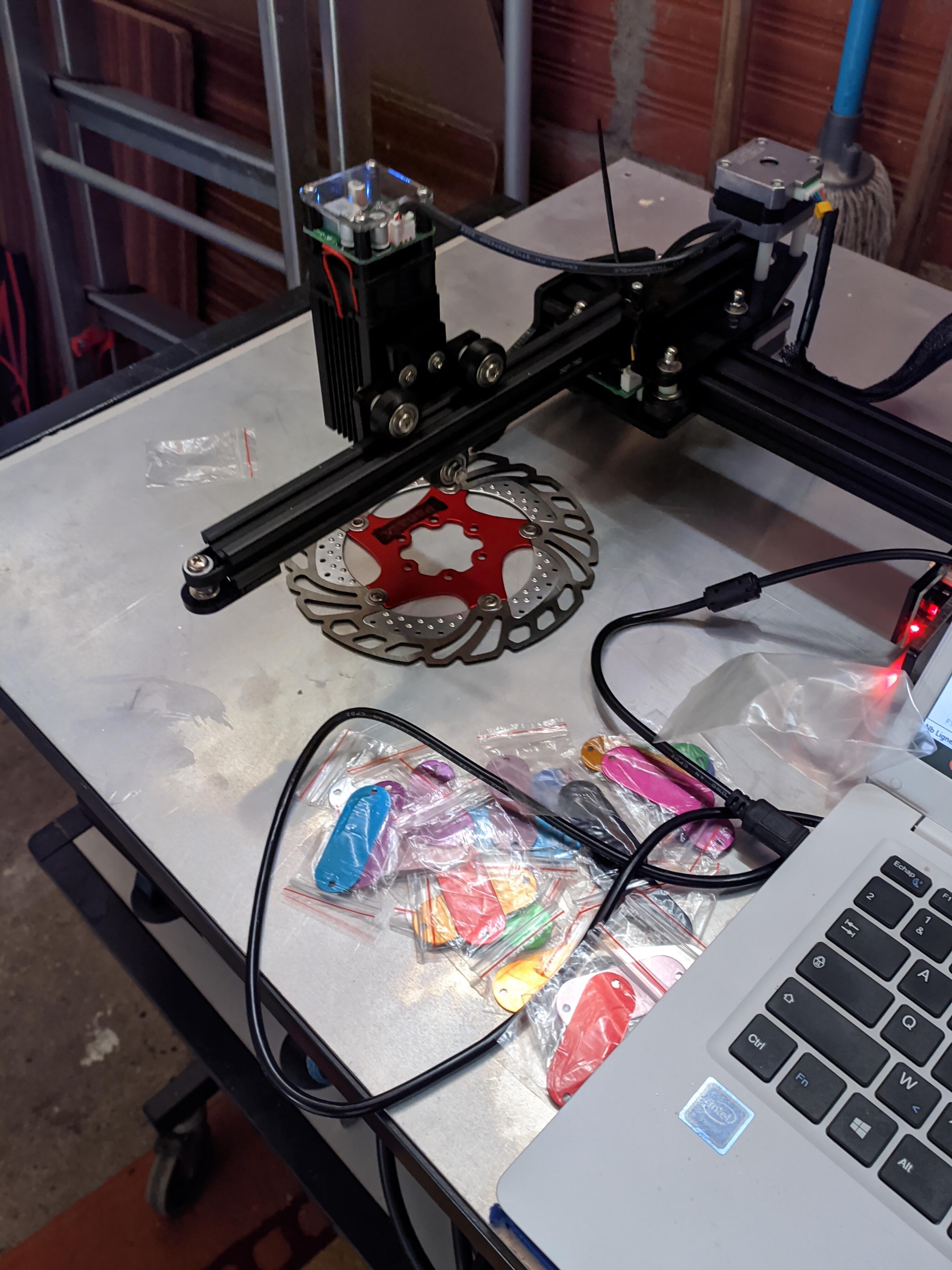

Mon laser à trouver sa place !!



[Surimi]

Passage du cable comodo et branchement de la lumiere existante dessus c est fait😃



[Le Dérangeant]

@Surimi respect, bravo

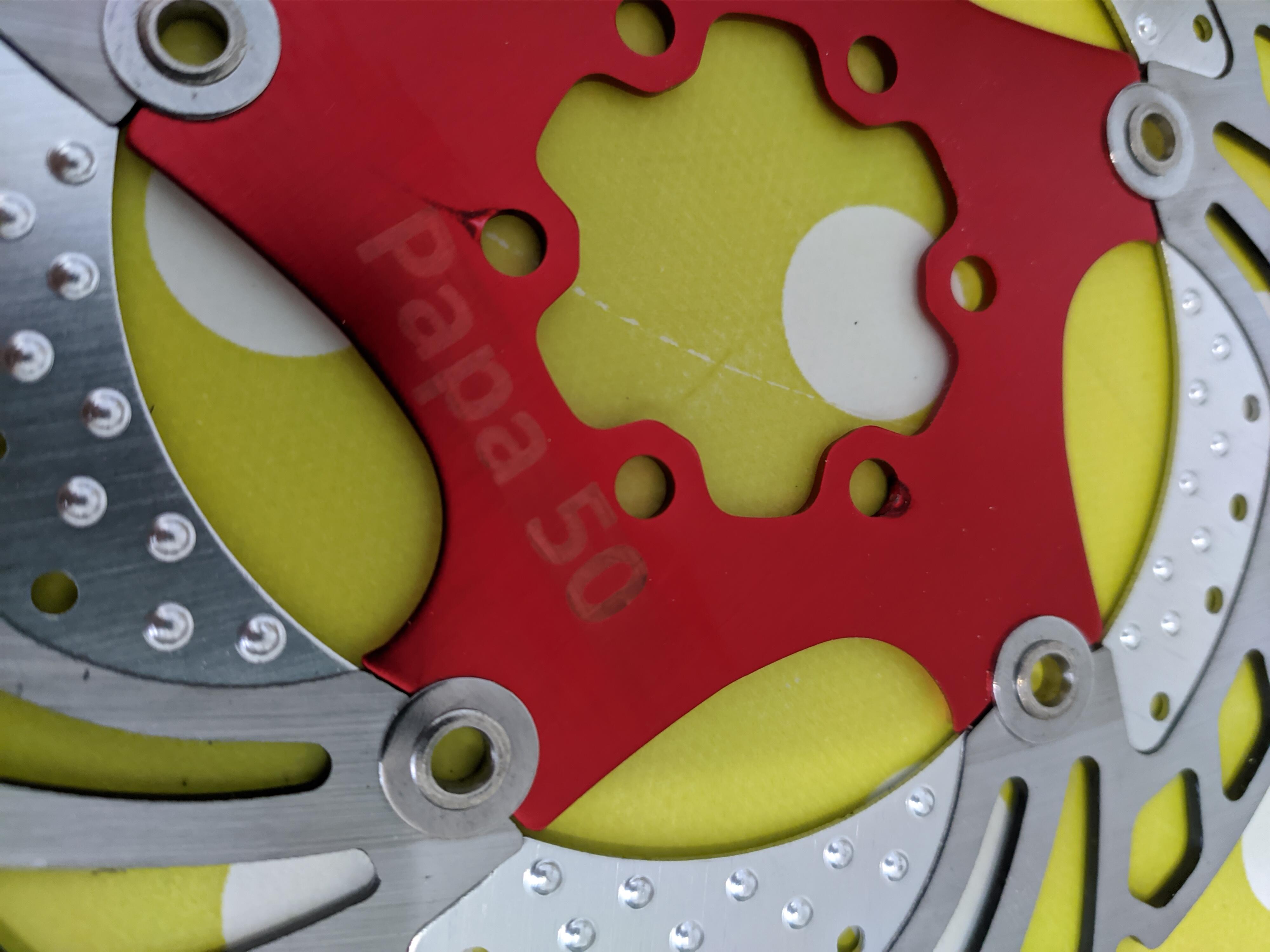

Moi pas de branchement de connexion, mais ça 😂 :

Devant, derrière en une passe 😉



Modifié le 11 novembre 2020 par Papa50
