l'analyseur logique est commandé ...

on va bientot voir ce que ce LCD a dans les tripes !



Edited August 28, 20205 yr by Koxx

Jsuis admiratif...quand jvois tous ces schemas  et tous ces fils ca m fout le bourdon...😅

Bonne chance pour ton beau projet

Edited August 28, 20205 yr by Surimi

La liste des composants :

https://docs.google.com/spreadsheets/d/11n0oXzwr5ERSipWXZO53-mBwc6KPEdF8Q-aYTcDPNbk/edit?usp=sharing

Pour suivre l'avancement des schémas :

https://easyeda.com/Koxx3/bettercontroller



Super le projet vivement la suite avec impatience 😍

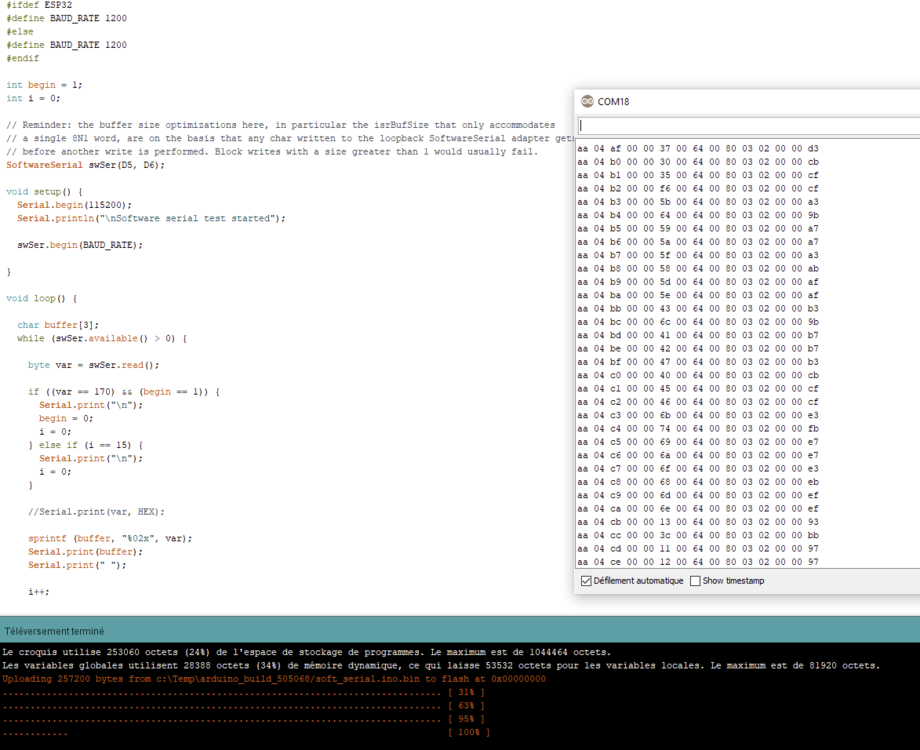

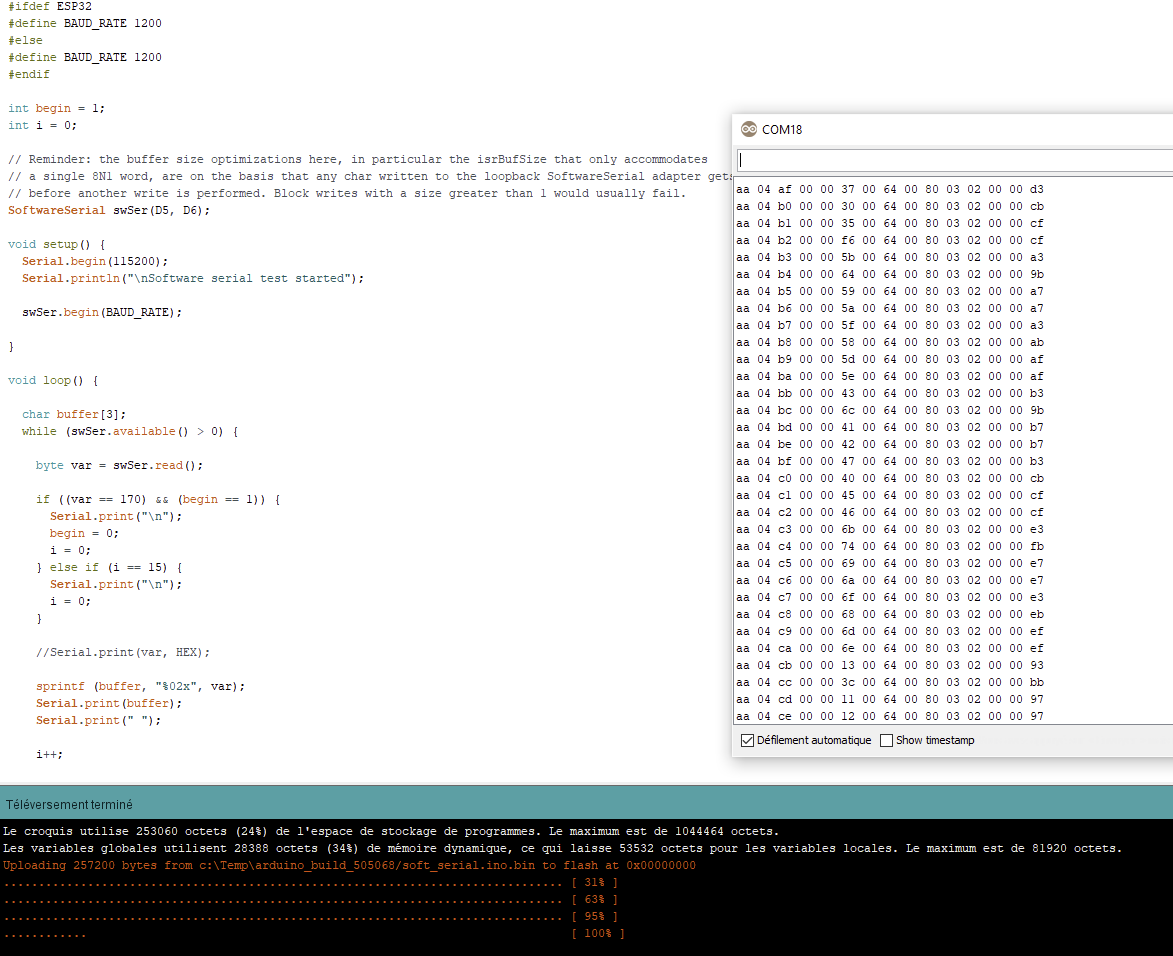

debut du décodage des trames de la liaison série !



10h de labeur aujourd'hui pour réussir a faire communiquer un smartphone avec la carte électronique...

mais ca marche !!!!



Edited August 30, 20205 yr by Koxx

c'est parti pour le décodage pour la mini 4

bon ... la, je bloque... il faut trouver la vitesse dans ce bazar ...

CONTRL_LCD.xlsx

si jamais vous avez une idée 😅

L'aventure continue ! Décodage des échanges entre le contrôleur et les LCD ! Une journée de transpiration en plus 🤣🤣🤣 J'ai tout ce qu'il faut pour alimenter l'appli smartphone.

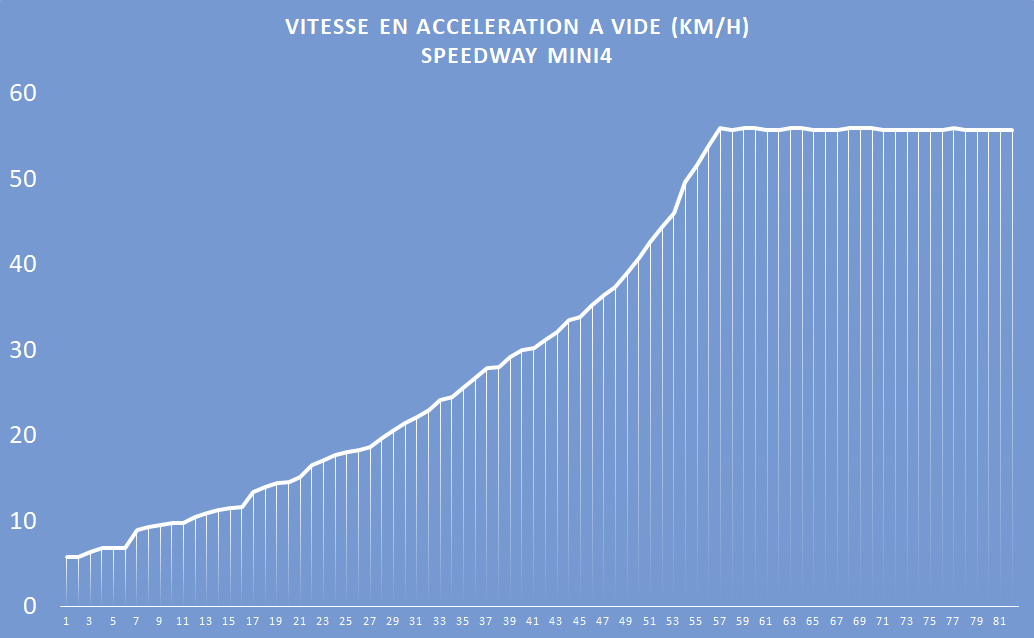

Vous voulez un mode "test run" pour mesurer vos perfs ? pas de soucis 😁

Alors koxx des news ?

yep... ca avance



J'en ai beaucoup bavé pour être capable de lire/ecrire les 2 liaisons series simultanément.

ca arrivais bien trop tard et des octets etaient perdus...



Apres 15h d'acharnement, j'ai trouvé





Il me reste un soucis (le LCD ne prend pas le signal et reste inerte a 0 km/h), mais je vais bien finir par trouver (une fois que j'aurais trouvé un oscillo).

Je suis passé au bluetooth.

J'arrive a émettre la vitesse en bluetooth en continue.

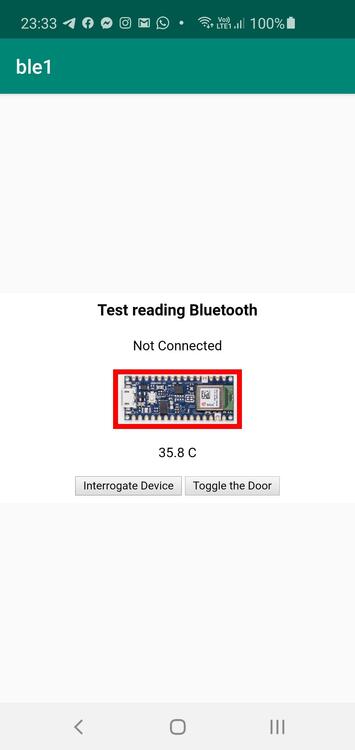

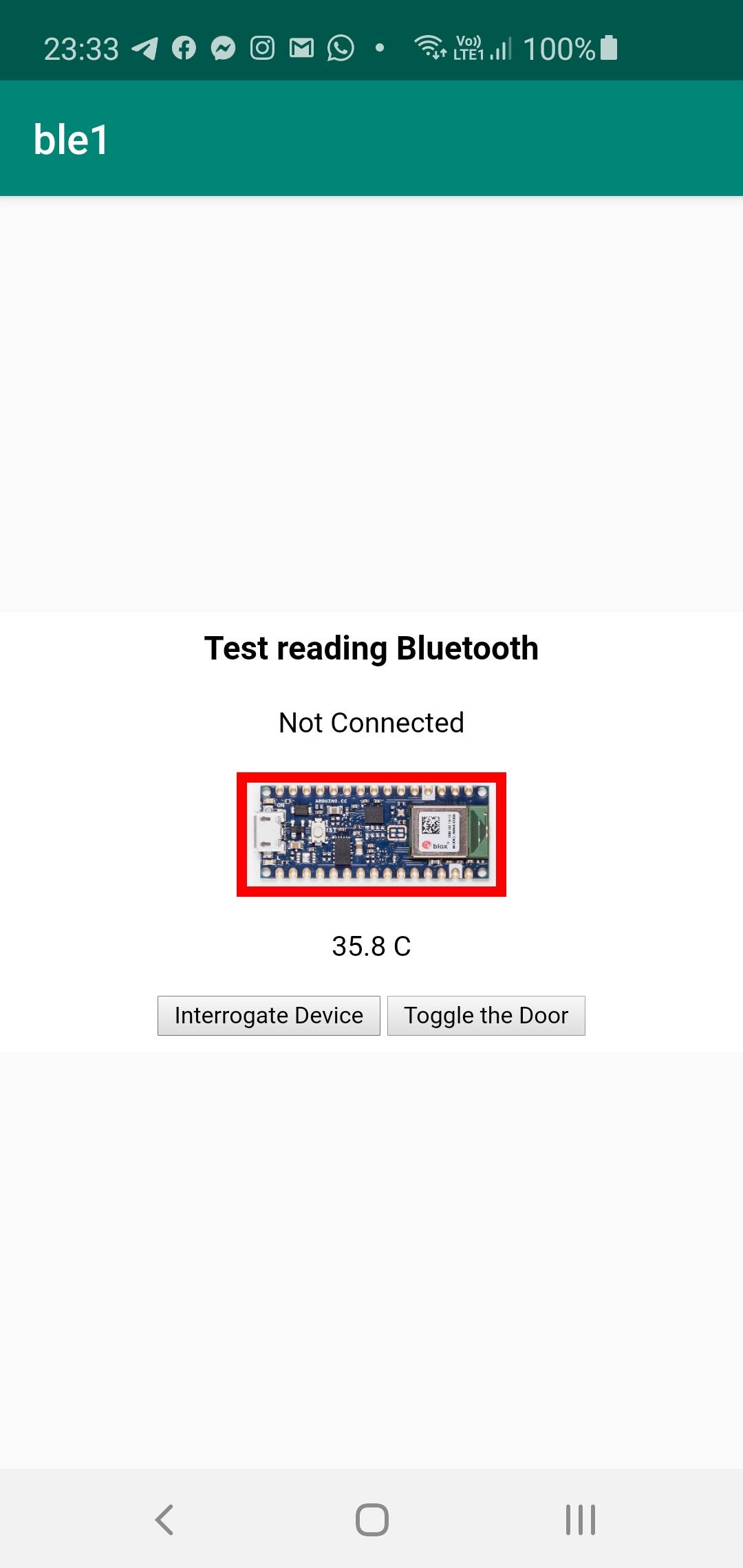

Première lecture BT sur Android réussie, mais j'aime pas le modèle d'appli utilisé. Je vais refaire tout ca.

Voila voila

Edited September 7, 20205 yr by Koxx

c'est parti pour l'appli android !

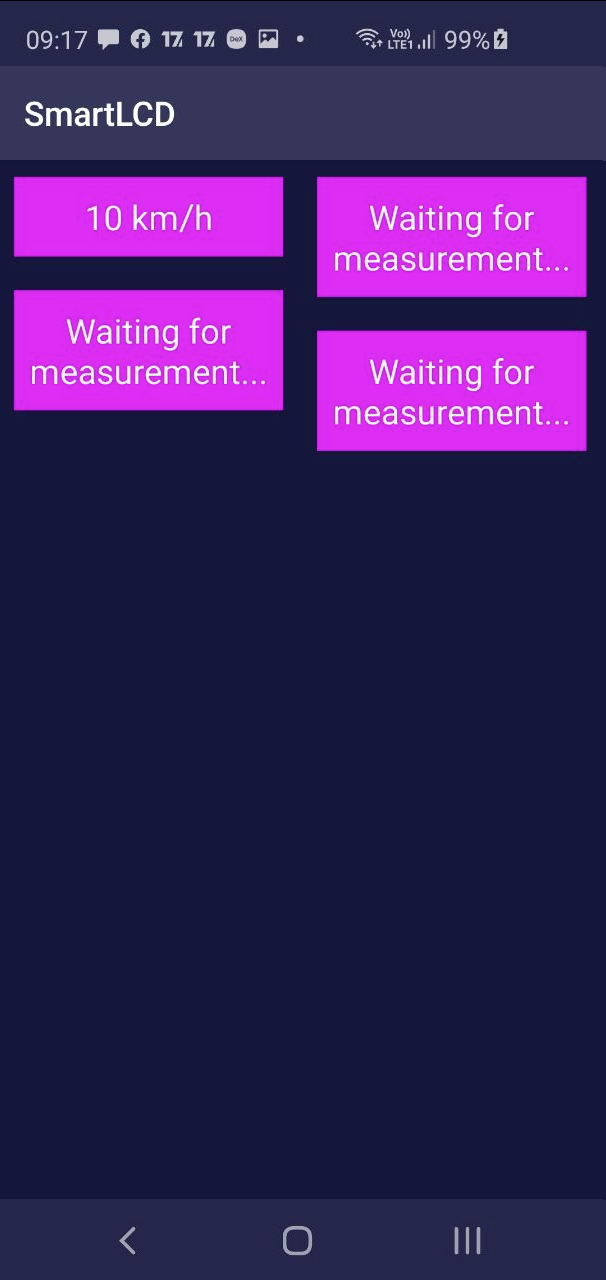

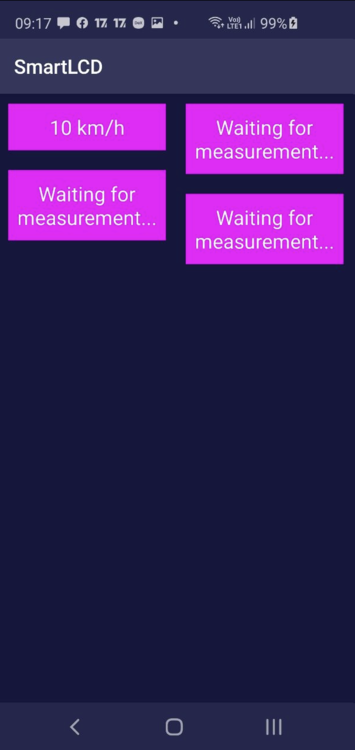

l'affichage de la vitesse en temps réel fonctionne

La latence est assez faible, c'est bien !

Edited September 8, 20205 yr by Koxx

j'ai tout poussé sur Github !

https://github.com/Koxx3/minimo/

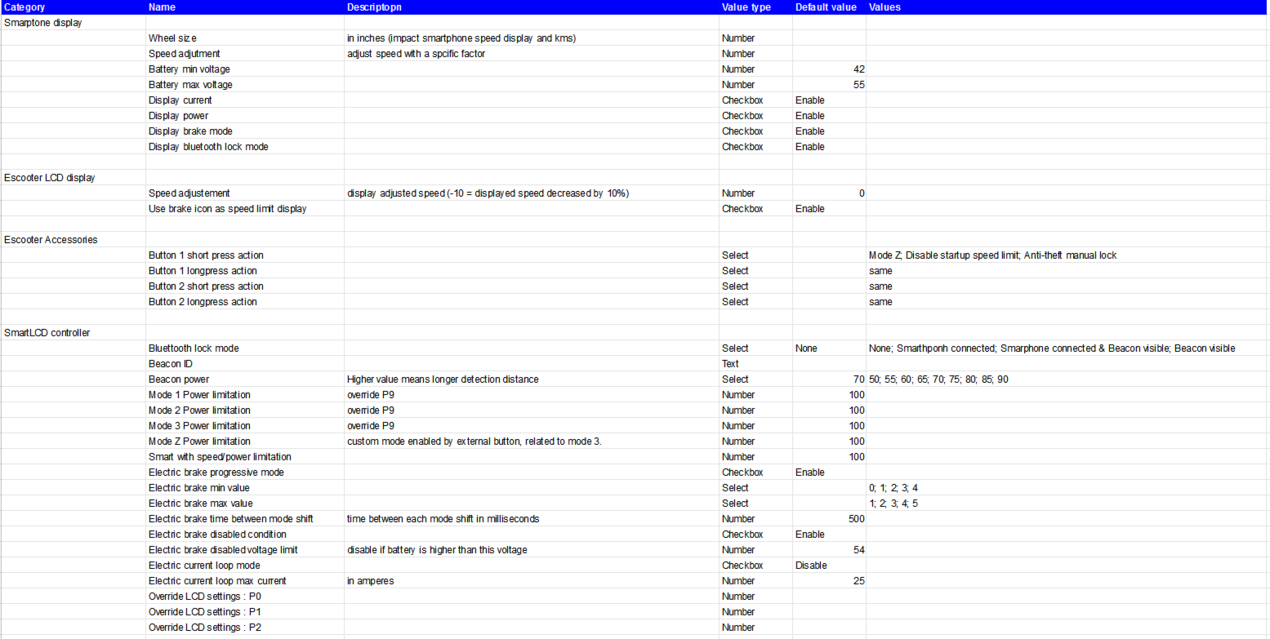

Préparation du tableau des paramètres pour l'appli smartphone :

Un point auquel j'avais pensé lorsque j'avais ce projet en tête était de faire des modes :

- Soit des modes programmables

- Soit des modes pré-programmés du style "Full" ou "Pluie" : Avec passage en Mono moteur, réduction de la puissance à l'accélération ... en gros pouvoir modifier à la volée les Px du LCD en un bouton.

Il y a 3 heures, Crypto83 a dit :

Un point auquel j'avais pensé lorsque j'avais ce projet en tête était de faire des modes :

- Soit des modes programmables

- Soit des modes pré-programmés du style "Full" ou "Pluie" : Avec passage en Mono moteur, réduction de la puissance à l'accélération ... en gros pouvoir modifier à la volée les Px du LCD en un bouton.

J'ai prévu un mode "Z" qui est un mode custom actionnable par un bouton externe (on peut pas ajouter de mode sur le LCD, mais le bouton externe, le trouve ca plus pratique au final ... au passage, j'aimerai faire une patte LCD avec un bouton intégré ... imprimé en 3D).

Pour chaque mode (1/2/3/Z), on pourra modifier vmax et autres Px.

On pourra affecter toutes sortes d'action a ce bouton (débridage, mode Z ...) sur appui court ou long.

Par contre, j'ai rien prévu pour changer single/dual. Il faudrait intercepter le cable du bouton single/dual et le régénérer... mais le soucis, c'est que j'ai pas de modèle dual sous la main 😅

Edited September 16, 20205 yr by Koxx

Il est fort ce koxx...on dirait un ingenieur de la NASA...bientot nos trotts sur la lune...😁

il y a une heure, Surimi a dit :

Il est fort ce koxx...on dirait un ingenieur de la NASA...bientot nos trotts sur la lune...😁

🤣🤣

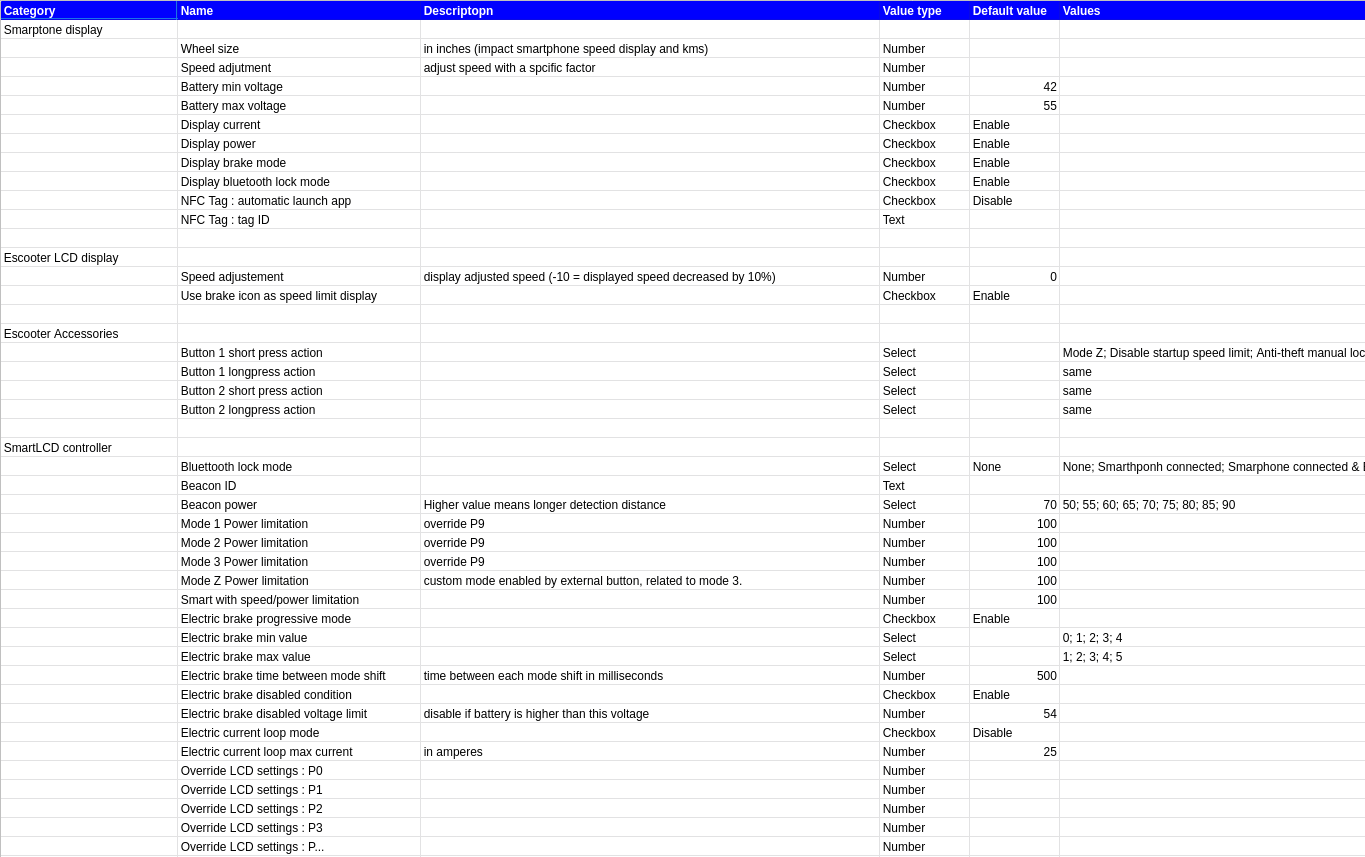

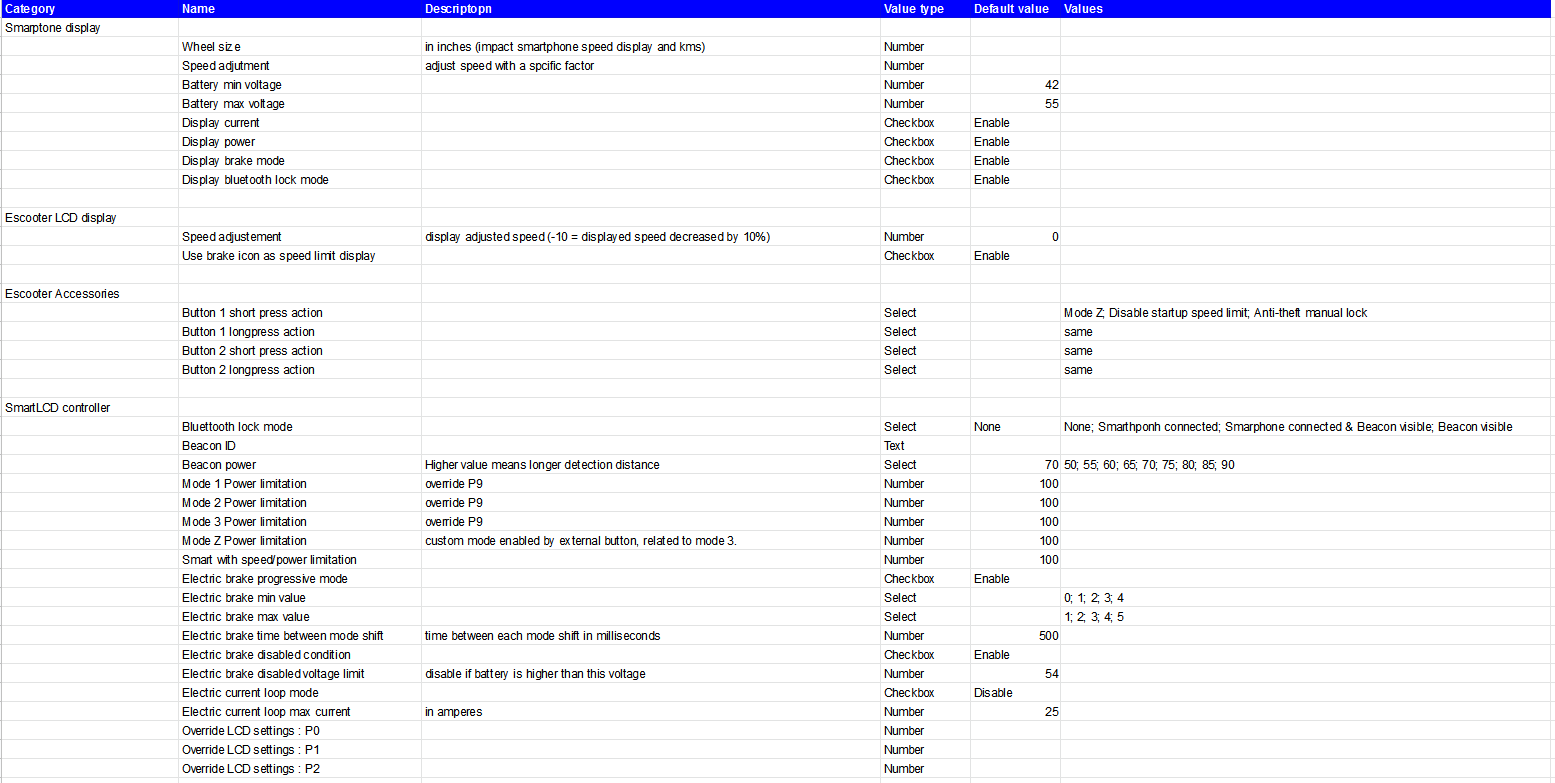

liste des settings prevus :



Il y a 19 heures, Koxx a dit :

J'ai prévu un mode "Z" qui est un mode custom actionnable par un bouton externe (on peut pas ajouter de mode sur le LCD, mais le bouton externe, le trouve ca plus pratique au final ... au passage, j'aimerai faire une patte LCD avec un bouton intégré ... imprimé en 3D).

Peut-être me suis-je mal exprimé en prononçant le mot "mode". Je parle de créer un bouton sur l'app, qui en un clic permet de modifier toutes les variables du LCD, sans avoir besoin de rentrer dans les paramètress des P1, P2, P3...

Il y a 19 heures, Koxx a dit :

Par contre, j'ai rien prévu pour changer single/dual. Il faudrait intercepter le cable du bouton single/dual et le régénérer... mais le soucis, c'est que j'ai pas de modèle dual sous la main 😅

C'est du tout ou rien, on peut facilement adapter ça au boitier en ajoutant des mini-relais (comme sur les petites télécommandes pour débrider ^^) commandés par l'arduino et en reprenant la même connectique pour une simplicité d'utilisation. Pour info c'est du JST-SM 2-Pin, j'en ai en stock si tu as besoin. D'ailleurs il y a 2 boutons, le single/dual et le turbo/eco qui fonctionnent de la même manière.

Edited September 17, 20205 yr by Crypto83
