Conseil Technique: quel est le rôle de cette pièce ? (MCM2)

[Zepek69]

Bonjour à tous,

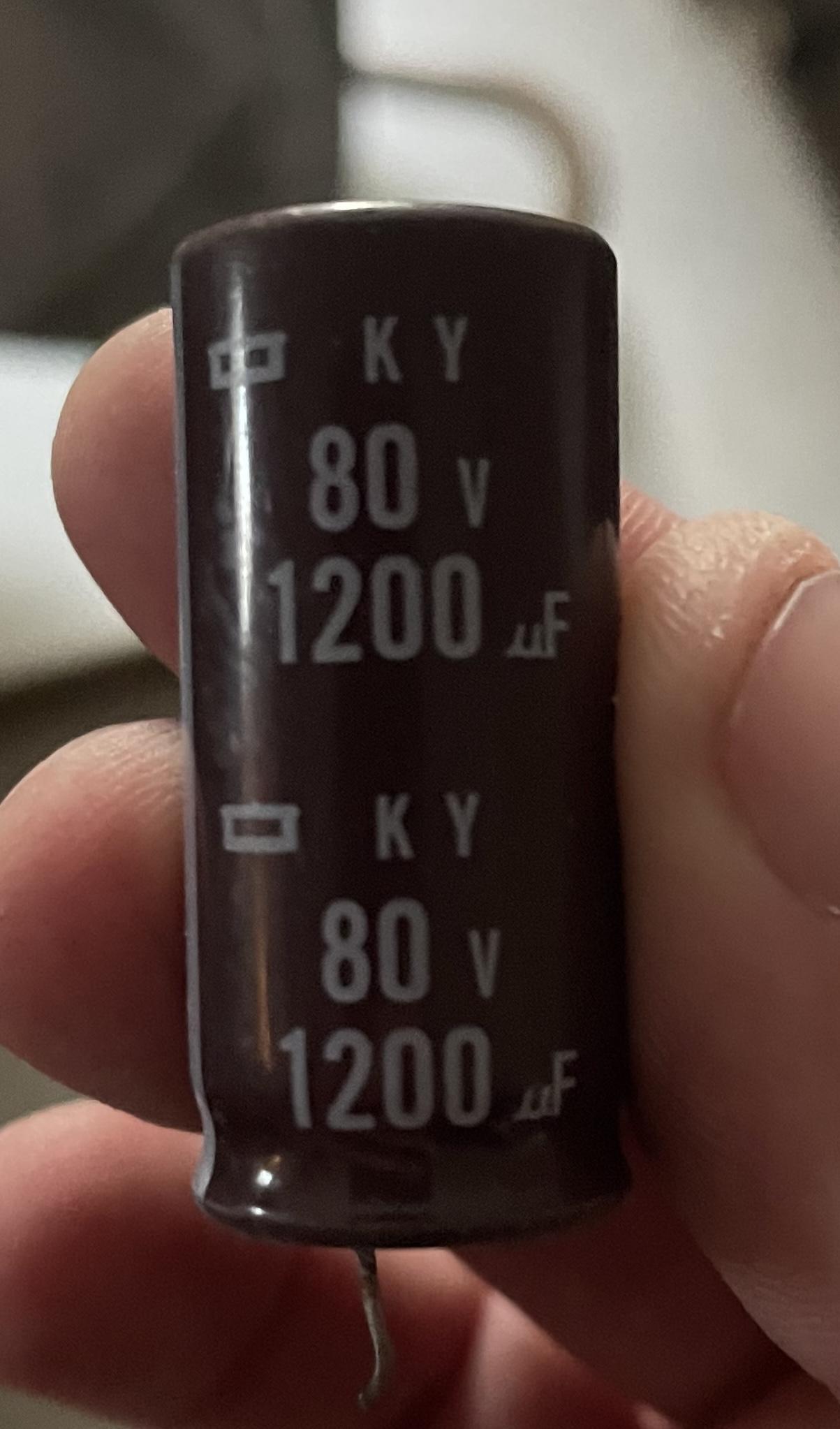

À la suite d'un problème de connexion Bluetooth, et avec le bruit de quelque chose qui se baladait à l'intérieur, j'ai démonté la roue en pensant que le module Bluetooth était détaché.... C'était bien le cas..... mais la surprise a été de trouver ce condensateur (c'est son nom si je ne me trompe pas😅) cassé...



Dans l'état, la roue roule toujours et sans anomalie... mais vu que c'est mon fils qui roule dessus, j'aimerais ne pas lui faire prendre de risques d'où ma question:

-quel est le rôle précis de cette pièce ?

Merci pour votre retour. 😊✌️

[Techos78]

C'est effectivement un condensateur, de type électrochimique avec une forte valeur et une grande sortance en courant.

Il est connecté sur la carte mère, directement à l'entrée des fils de(s) batterie(s). Sachant que la commande moteur fonctionne à l'aide de transistors (mosfet) en régime bloqué-saturé à modulation de largeur (pwm), la batterie délivre un courant haché, avec des pics de fortes valeurs, pouvant dépasser 500A sur les roues puissantes.

Ce/ces condensateur(s) ont pour but de lisser le courant, cela améliore le comportement de l'asservissement moteur car la batterie elle-même a du mal à fournir le courant pic. Les alimentations auxiliaires (12V phare, 5V µcontrôleur) fonctionnent aussi dans de meilleures conditions.

Ce lissage est important, il faut donc en remettre un ou plusieurs, en le collant sérieusement.

Il a quand même un inconvénient : quand on branche la carte mère, il y a une étincelle. Bon, ce n'est pas bien grave.

Edited April 12 by Techos78

[Zepek69]

Merci beaucoup pour ces explications précises et instructives 🙏

J'ai commandé la pièce, elle devrait arriver bientôt.

Est-il envisageable de rouler avec la roue de manière mesurée ?

Merci beaucoup 🙏

[Kokorun]

Une MCM2, presque une pièce de musé.

Non sérieusement, elles avaient différents défauts dont le BMS des packs de batteries comme ceux des Ninebot E qui coupaient pour se protéger.

Les traces de colle chaude montrent qu'elle a déjà était bricolée.

Sans remettre de condo je tenterai pas de rouler. Parcontre si il est intact , j'ai déjà résoudé les pattes du condos.

[Doug808]

Le 12/04/2025 à 21:53, Zepek69 a dit :

Merci beaucoup pour ces explications précises et instructives 🙏

J'ai commandé la pièce, elle devrait arriver bientôt.

Est-il envisageable de rouler avec la roue de manière mesurée ?

Merci beaucoup 🙏

Bonjour,

Il faut un condensateur à intendance faible pour être cohérent avec la pièce d'origine.😉

Je suis étonné de l'amateurisme de la carte mère😨 quoi qu'il en soit ces 2 condensateurs ne peuvent pas rester comme ça.

Il faut trouver une astuce pour les fixer sinon la blague va se reproduire.

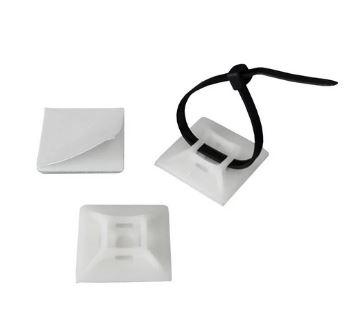

Ce type d'embase avec un collier sera mieux que rien :



[Zepek69]

Le 13/04/2025 à 02:01, Kokorun a dit :

Une MCM2, presque une pièce de musé.

Non sérieusement, elles avaient différents défauts dont le BMS des packs de batteries comme ceux des Ninebot E qui coupaient pour se protéger.

Les traces de colle chaude montrent qu'elle a déjà était bricolée.

Sans remettre de condo je tenterai pas de rouler. Parcontre si il est intact , j'ai déjà résoudé les pattes du condos.

Merci beaucoup pour ta réponse, oui effectivement ça fait pas très propre avec la colle chaude....Réellement, c'est une roue que j'ai acheté d'occasion qui fonctionnait (et fonctionne toujours en dehors du problème) parfaitement 🙄

D'ailleurs, si je n'avais pas entendu ce bruit à l'intérieur, je ne m'en serais pas rendu compte 😅 même si maintenant je me demande si c'est pas lier avec une baisse d'autonomie que j'ai constaté dernièrement ... Je pensais surtout que c'était dû au fait que maintenant mon fils roule toujours à 25 km heures quasiment alors qu'avant, je le régula à 15/20...

J'étais bien tenté pour remettre le condensateur, mais une des pâtes à cassé quasiment à raz du composant... J'en ai donc recommandé, avec les frais de port, j'en ai pour 8,31 €.

Par contre j'ai été obligé d'en acheter cinq...🌳🙃



Il y a 16 heures, Doug808 a dit :

Bonjour,

Il faut un condensateur à intendance faible pour être cohérent avec la pièce d'origine.😉

Je suis étonné de l'amateurisme de la carte mère😨 quoi qu'il en soit ces 2 condensateurs ne peuvent pas rester comme ça.

Il faut trouver une astuce pour les fixer sinon la blague va se reproduire.

Ce type d'embase avec un collier sera mieux que rien :



Merci pour ton conseil, j'ai réussi à trouver le composant identique à celui qui était en place.🤗

C'est super ce système de fixation des Colson !

Je pense que la colle chaude n'est pas adaptée au chocs que peut prendre la roue dès qu'on est dans des chemins par exemple...

Très sincèrement, je pensais mettre un morceau de ruban scotch pour les tenir en place, ça fait bricolage, mais si c'est fait proprement c'est plutôt durable 🤔

Edited Wednesday at 12:07 PM by Zepek69

[Zepek69]

J'ai trouver pour acheter les petite bases autocollantes 😊

https://fr.aliexpress.com/item/1005004644429749.html?spm=a2g0o.order_list.order_list_main.5.71805e5bMKbndu&gatewayAdapt=glo2fra

Merci pour l'idée 🫶
