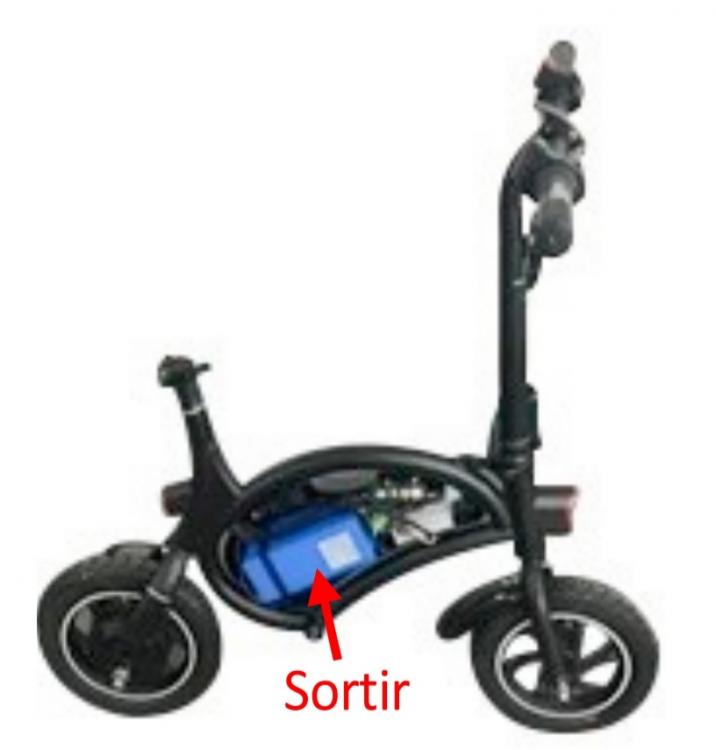

Gagner argent Posted February 17, 2022 Share Posted February 17, 2022 Bonjour ! j'aimerais changer la batterie de ma draisienne pour augmenter l'autonomie actuellement j'ai une batterie 6.0Ah Voltage du chargeur 42V pouvez-vous m'indiquer où je peux trouver la batterie 🔋 Merci de vos réponse Quote Link to comment Share on other sites More sharing options...
Techos78 Posted February 17, 2022 Share Posted February 17, 2022 (edited) Bonjour, bienvenue sur ce forum. Tu commences mal : tu poses une question dans la rubrique monocycle alors que ton véhicule a une roue en trop. Quand tu descends suffisamment dans l'Accueil, tu trouves "Autres véhicules > Draisiennes", quelques heures de lecture. De mémoire, il y a le bidouilleur courageux @sevy13 qui a changé sa batterie : https://www.espritroue.fr/topic/10942-draisienne-e-slide-1200d-modification/#comments Il n'y a pas de miracle, pour acheter il faut probablement aller jardiner sur le site chinois Aliexpress. On choisit en fonction de la dimension, de la tension, de la capacité en Ah et du courant de sortie. -- dimension : pas de souci : une forme parallélépipédique est courante, -- tension : c'est une batterie 36 Volts nominal, 42 Volts maximum, -- capacité : a priori tu as un assemblage 10s3p de cellules 18650 de 2000mAh configuration 10s3p donc 6Ah. Au mieux tu devrais trouver un pack équipé de cellules 3500mAh ce qui te donnera 10,5Ah. Jamais plus, les cellules "miracle" n'existent pas, ATTENTION à ne pas tomber dans le piège des annonces fracassantes totalement bidon. A noter, @sevy13 annonce une batterie 15Ah, c'est un peu grugé, c'est en fait du 10s4p donc 14Ah. -- courant de sortie : ce genre de draisienne nécessite au max un courant de 15A, il faut donc un pack qui sorte 15A ou plus. Tu ne le sais peut-être pas, 18650 désigne une cellule de 18mm de diamètre et 65mm de longueur. En rangeant ces cellules côte à côte, on retrouve les cotes externes, sachant qu'une des dimensions a 8mm de plus pour caser le bms. Souvent les packs sont vendus avec un chargeur. Le pack sera relativement cher car ce sont des cellules hautes capacité. Sélectionner une marque de cellule connue, un grand constructeur. Je pense que ceux qui assemblent les packs font un bon travail, il serait risqué de leur part de faire n'importe quoi. Edited February 17, 2022 by Techos78 Quote Link to comment Share on other sites More sharing options...

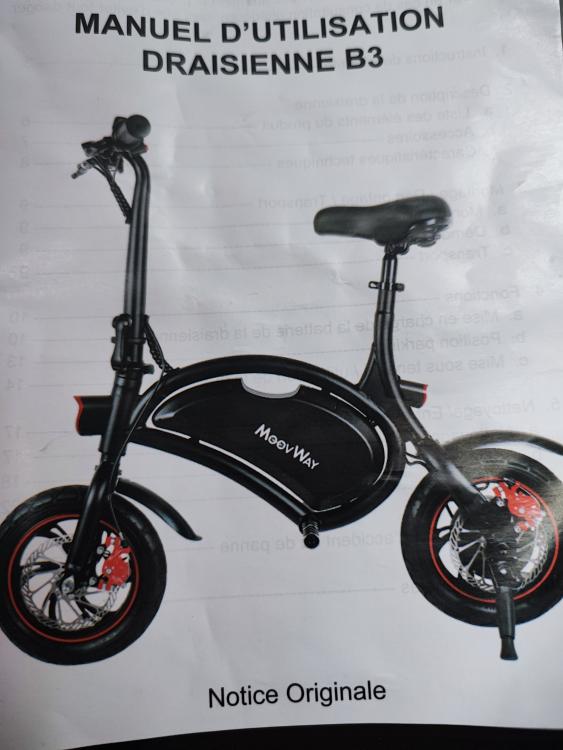

jeanmoulin Posted March 14, 2022 Share Posted March 14, 2022 (edited) Bonjour j'ai récupéré une moovway b3 avec la batterie morte. Je souhaite la remplacer moi aussi. Tu as réussi @Gagner argent ? J'y connais pas grand chose mais j'apprends. J'ai plusieurs question: Peut t-on juste remplacer la batterie sans avoir a toucher au reste mon objectif est de bidouiller le moins possible. J'ai trouvé cette batterie https://fr.aliexpress.com/item/1005002307188909.html Est ce qu'elle convient? Quelle est la marche a suivre? Quel matos faut il? Merci pour vos réponses. Edited March 14, 2022 by jeanmoulin Quote Link to comment Share on other sites More sharing options...
Techos78 Posted March 15, 2022 Share Posted March 15, 2022 Il y a 8 heures, jeanmoulin a dit : Quelle est la marche a suivre? Quel matos faut il? Très simple : si la dimension physique correspond, il faut : -- pour changer la connectique : fer à souder, pinces coupante et à dénuder, un peu de gaine thermo-rétractable si possible rouge et noir, -- pour fixer la batterie : tournevis , et éventuellement un bout d'adhésif double-face puissant. La tension 42 Volts ne présente pas de danger (mains sèches), il ne faut pas que les fils + et - se touchent, il ne faut pas les couper simultanément mais l'un après l'autre. Un petit voltmètre bas de gamme permet de confirmer les polarités. A propos de la batterie Ali en lien ci-dessus : perso, je place instantanément ce fabricant dans la case "charlatan" et je m'enfuie en courant. Il est totalement inadmissible d'additionner les milliAmpèreHeure comme il le fait, Le crétinisme technique a des limites... Quote Link to comment Share on other sites More sharing options...
jeanmoulin Posted March 24, 2022 Share Posted March 24, 2022 Le 15/03/2022 à 09:48, Techos78 a dit : Très simple : si la dimension physique correspond, il faut : -- pour changer la connectique : fer à souder, pinces coupante et à dénuder, un peu de gaine thermo-rétractable si possible rouge et noir, -- pour fixer la batterie : tournevis , et éventuellement un bout d'adhésif double-face puissant. La tension 42 Volts ne présente pas de danger (mains sèches), il ne faut pas que les fils + et - se touchent, il ne faut pas les couper simultanément mais l'un après l'autre. Un petit voltmètre bas de gamme permet de confirmer les polarités. A propos de la batterie Ali en lien ci-dessus : perso, je place instantanément ce fabricant dans la case "charlatan" et je m'enfuie en courant. Il est totalement inadmissible d'additionner les milliAmpèreHeure comme il le fait, Le crétinisme technique a des limites... Salut. Merci de ta réponse. J'ai pas répondu avant parce que 1/ j'ai pas reçu de notif tant pis 2/ je me suis un peu documenté pour essayer de capter tout seul ce qui allait pas avec la batterie Ali (suite a ta réponse) ^^ C'est la capacité indiqué 108ah qui te choque? je pense qu'il a juste oublié la virgule non? Car 10.8 ah pour le coups ca colle avec ton 1er message plus haut. D'une manière générale que faut il regarder pour choisir une batterie, Aurais tu des exemples? Impec pour le matos je dois pouvoir trouver ça. Merci Quote Link to comment Share on other sites More sharing options...
Diyawize Posted September 13, 2022 Share Posted September 13, 2022 On 2/17/2022 at 10:31 AM, Techos78 said: courant de sortie : ce genre de draisienne nécessite au max un courant de 15A, il faut donc un pack qui sorte 15A ou plus. vous vouliez dire qui sorte 15A au plus non? Quote Link to comment Share on other sites More sharing options...
Techos78 Posted September 14, 2022 Share Posted September 14, 2022 Exemple : un pack qui est limité à 20 Ampère fonctionnera, un pack limité à 10 Ampère disjonctera. C'est donc bien "ou plus". Bien sûr, un super pack surdimensionné, par exemple 50A, protège moins bien et c'est la câblage qui fondra en cas de court-circuit (généralement les mosfets du contrôleur). C'est l'équivalent d'un fusible, il faut un calibre un peu supérieur, mais pas trop sinon cela protège mal (risques d'incendies...) Quote Link to comment Share on other sites More sharing options...

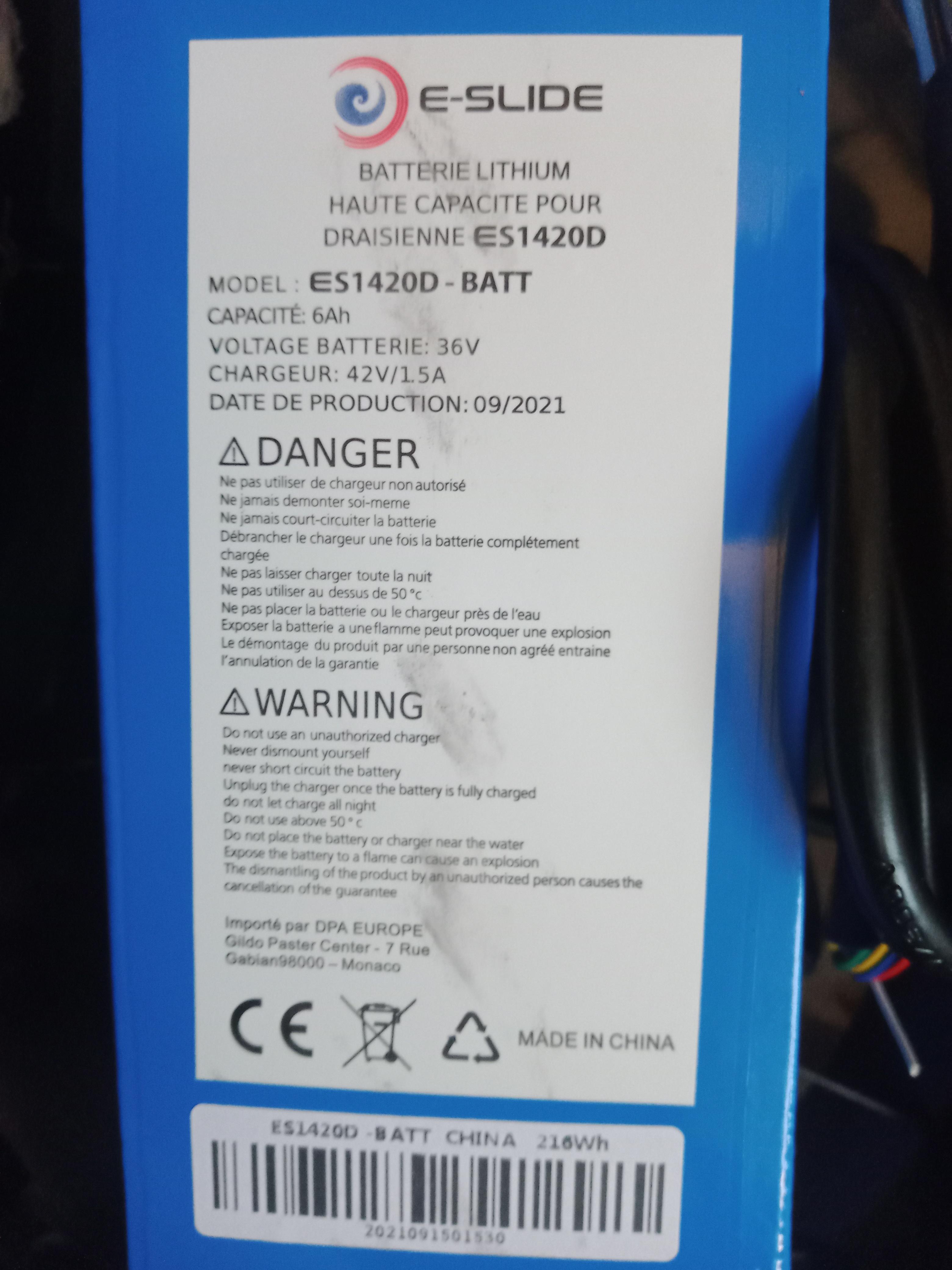

Diyawize Posted September 22, 2022 Share Posted September 22, 2022 On 9/14/2022 at 8:22 AM, Techos78 said: un pack qui est limité à 20 Ampère fonctionnera, un pack limité à 10 Ampère disjonctera. C'est donc bien "ou plus". D'accord merci pour l'éclaircissement sur ce point! enfaite je crois que je n'ai pas saisi la difference entre "capacité" et "courant de sortie", je vais continuer à faire un peu de recherche pour bien comprendre ça. et pour ce qui est de ma draisienne (eslide1420D) , la batterie ne tient plus que 2min et du coup j'aimerais la changer . j'ai vu quelqu'un sur un autre sujet proposer ça: https://fr.aliexpress.com/item/4000231925867.html?spm=a2g0s.9042311.0.0.15b66c375AYt8b mais y'a un avis qui dit que ce n'est pas un 11.6Ah mais un 7.4Ah. Pourriez vous me conseiller les specifications "courant , capacité ..." d'une batterie qui me fournirait assez de kilométrage(30-50km) et une bonne puissance? mon moteur est de 350 W. d'apres quelques recherches j'arrive pas à vraiment m'en sortir : 1 : https://fr.aliexpress.com/item/1005004614353353.html?spm=a2g0o.productlist.0.0.78177d72c4SBpP&algo_pvid=9195271b-e1c3-4f74-821b-2e5ca4fc836e&algo_exp_id=9195271b-e1c3-4f74-821b-2e5ca4fc836e-56&pdp_ext_f={"sku_id"%3A"12000029837300899"}&pdp_npi=2%40dis!EUR!150.88!75.43!!!!!%402100bde116638754963801295e27fa!12000029837300899!sea&curPageLogUid=pyK3QH32mEtw 2: https://fr.aliexpress.com/item/1005004332398116.html?spm=a2g0o.productlist.0.0.78177d72c4SBpP&algo_pvid=60fb57eb-3bde-4130-a64c-5c3070a9f479&algo_exp_id=60fb57eb-3bde-4130-a64c-5c3070a9f479-32&pdp_ext_f={"sku_id"%3A"12000028790173206"}&pdp_npi=2%40dis!EUR!75.9!37.95!!!!!%400b0a01f816638748241357121ed674!12000028790173206!sea&curPageLogUid=VjggjL3X8qzY 3: https://fr.aliexpress.com/item/4000290976528.html?pdp_npi=2%40dis!EUR!€ 225%2C78!€ 146%2C76!!!!!%402100bdf016638766402466470ef052!10000015697337597!sh&spm=a2g0o.store_pc_home.productList_2002350528338.pic_1 je vous met aussi les photos de mon controleur et de la batterie qui est morte. Merci! Quote Link to comment Share on other sites More sharing options...
Techos78 Posted September 23, 2022 Share Posted September 23, 2022 Les packs de batterie pour petits engins utilisent le plus souvent des cellules cylindriques 18650 (18mm de Ø et 65mm de longueur). Ces cellules fournissent une tension évolutive suivant leur charge : environ 3V à vide, 3,6V nominal, 4,2V pleines. Grosso modo elles sont disponibles en 3 catégories : -- basse capacité : autour de 3000mAh -- capacité "standard" : entre 3600mAh et 4000mAh -- haute capacité : autour de 4400mAh Pour composer un pack 36V nominal, il faut 10 cellules en série (on dit 10S), la capacité est obtenue en ajoutant des cellules en parallèle (on dit xP), en choisissant dans les catégories citées au dessus. Il y a 12 heures, Diyawize a dit : https://fr.aliexpress.com/item/4000231925867.html?spm=a2g0s.9042311.0.0.15b66c375AYt8b mais y'a un avis qui dit que ce n'est pas un 11.6Ah mais un 7.4Ah. Les specs de ce pack 36Vnom indiquent un agencement 10S4P et une capacité 11,6Ah . C'est cohérent car dans cette gamme de prix il est logique de trouver des cellules basses capacité, concrètement des cellules 11,6 / 4 = 2,9 Ah (d'ailleurs c'est correctement indiqué 2900mAh). Ce pack fonctionnera, mais il est volumineux et lourd car composé de 10x4=40 cellules. Pour maximiser la capacité (i.e. l'autonomie), il faut un pack contenant les meilleures cellules, et ce sera nettement plus cher. Il faut que la forme du pack puisse être intégré à l'engin, Donc c'est un problème arithmétique, géométrique et financier. Bonne chasse. 1 Quote Link to comment Share on other sites More sharing options...
Diyawize Posted September 23, 2022 Share Posted September 23, 2022 (edited) la fiabilité des produits de ce vendeur m'est douteuse, il me semble que beaucoup de gens ont reçus des batteries dont la capacité est inférieure à celle indiquée . il doit y avoir quelques cellules défectueuses dans les packs qu'il expédie. du coup je vais plutôt commandé chez celui là : https://fr.aliexpress.com/item/4000290976528.html?pdp_npi=2%40dis!EUR!€ 225%2C78!€ 146%2C76!!!!!%402100bdf016638766402466470ef052!10000015697337597!sh&spm=a2g0o.store_pc_home.productList_2002350528338.pic_1 Et j'aimerais que vous m'éclaircissiez sur 2 points que je n'ai pas encore bien compris : 1. sur mon controlleur en photo ci-dessus , j'ai la valeur Max.Current : 13A+/- , ça veut dire que mon pack ne doit pas depasser 13A plus ou moins ?* 2. Pourquoi certains vendeurs mettent aussi en descriptions de leur produits des valeurs en "W"- Watt et d'autres non ? ce qui compte c'est l'ampérage et le voltage non? un exemple absurde : un pack 36V/10.6Ah peut-il fontionner sur un 500W et pas sur 350W ou vice-versa ? * Pour ce qui est du point 1. , je pense que ça rejoint ce que vous aviez expliqué plus haut : On 2/17/2022 at 10:31 AM, Techos78 said: -- capacité : a priori tu as un assemblage 10s3p de cellules 18650 de 2000mAh configuration 10s3p donc 6Ah. Au mieux tu devrais trouver un pack équipé de cellules 3500mAh ce qui te donnera 10,5Ah. Jamais plus, les cellules "miracle" n'existent pas, ATTENTION à ne pas tomber dans le piège des annonces fracassantes totalement bidon. A noter, @sevy13 annonce une batterie 15Ah, c'est un peu grugé, c'est en fait du 10s4p donc 14Ah. -- courant de sortie : ce genre de draisienne nécessite au max un courant de 15A, il faut donc un pack qui sorte 15A ou plus. vous disez qu'il faut un pack qui sort 15A ou plus , pourtant la personne avait 10s3p/6Ah qui fonctionner apparement . ou je n'ai pas encore saisi la différence entre "capacité " et "courant de sortie" ? Edited September 23, 2022 by Diyawize Quote Link to comment Share on other sites More sharing options...
Techos78 Posted September 23, 2022 Share Posted September 23, 2022 Le courant de sortie (en Ampères) du pack est protégé par des transistors, exactement comme le ferait un fusible. Il faut que le "calibre" soit supérieur au courant max consommé par le contrôleur. Cela ne joue pas sur le fonctionnement, juste sur la sécurité. La capacité en courant (en Ah) concerne la quantité de courant totale que peut délivrer un pack, Pour la mesurer, on trace la courbe de décharge en courant et on en fait l'intégrale. On utilise volontiers la capacité en énergie (en Wh), que l'on trouve en multipliant les Ah par la tension moyenne. Exemple, le pack évoqué ci-dessus : 11,6 Ah x 36 V = 417,6 Wh , le fabricant arrondi à 420 Wh. Ces unités sont utilisées par commodité, l'unité officielle de quantité de courant est le Coulomb (As), et l'énergie se mesure en Joules (Ws). 1 Quote Link to comment Share on other sites More sharing options...

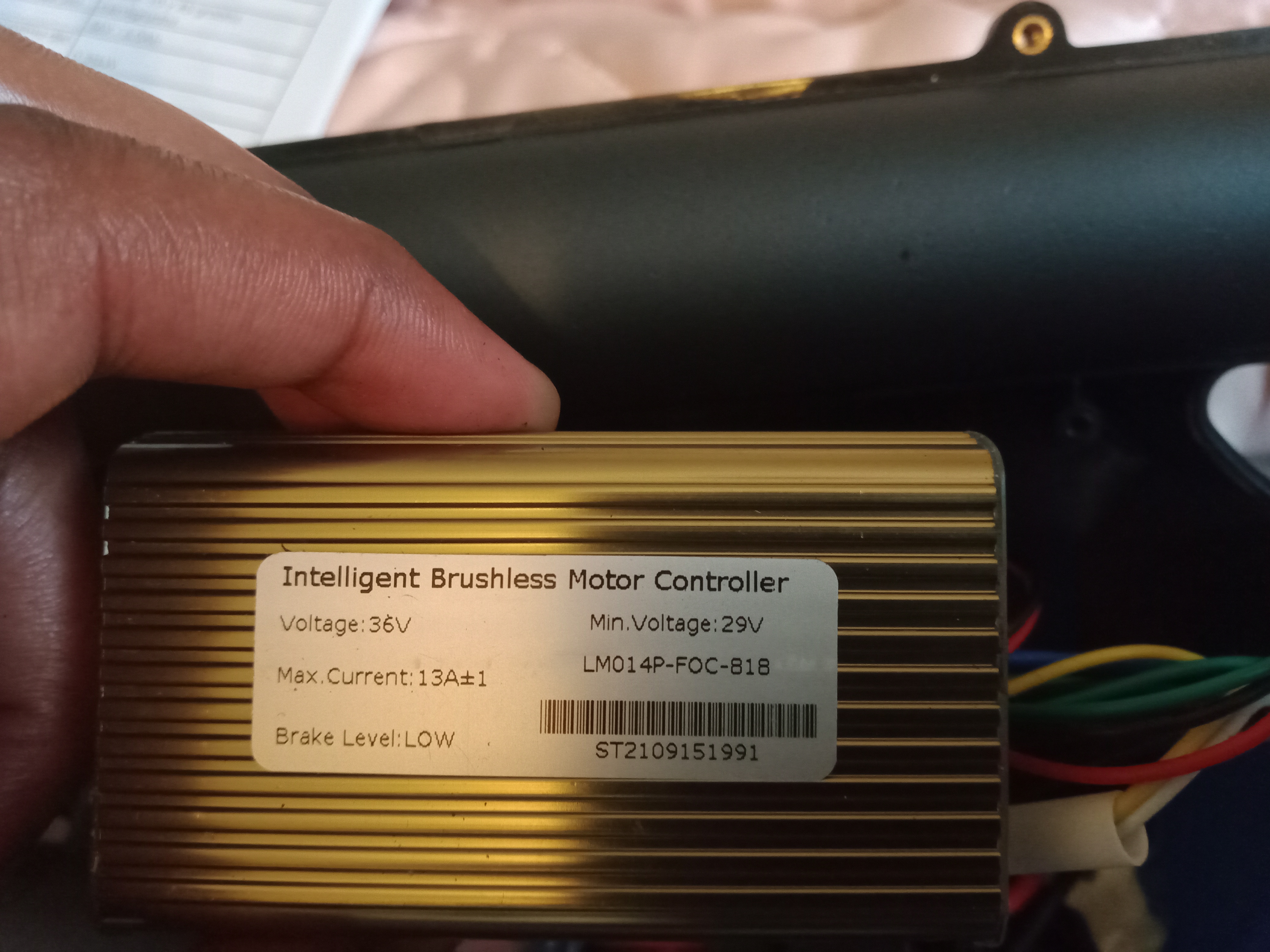

Diyawize Posted September 24, 2022 Share Posted September 24, 2022 (edited) peut-on du coup en déduire que les constructeurs de ce modèle ont fait un peu n'importe quoi en fournissant des draisiennes avec des packs 36V/6Ah , branchés sur des controlleurs 13A+/-(max current) ? Edited September 24, 2022 by Diyawize Quote Link to comment Share on other sites More sharing options...
Techos78 Posted September 24, 2022 Share Posted September 24, 2022 Non, aucune malfaçon. Pratiquement toutes les draisiennes sont fournies avec des packs 36V de 6Ah (basse capacité), ou 10Ah (moyenne capacité) ce qui donne une autonomie respectivement 22km et 35km. (selon poids pilote). L'écart de prix est significatif. Le courant max du contrôleur permet un certain couple au démarrage (et dans les grosses côtes), mais sur plat une draisienne à 24 km/h consomme 6 à 7 Ampères. Donc en gros avec 10Ah on a 1 heure d'autonomie c'est à dire effectivement 22 km parcourus (les arrêts démarrage consomment...). 1 Quote Link to comment Share on other sites More sharing options...
Diyawize Posted September 25, 2022 Share Posted September 25, 2022 (edited) J'apprecie vos réponses claires et compréhensibles , elles sont remplies d'informations qui aident à bien cerner le sujet. mais y'a une chose que je n'ai toujours pas bien compris , c'est quand est-ce que une draisienne munie d'un pack 36V6Ah (controlleur :13A+/-) , devellope t-elle un courant de 15A ? vu que : On 2/17/2022 at 10:31 AM, Techos78 said: ce genre de draisienne nécessite au max un courant de 15A, il faut donc un pack qui sorte 15A ou plus. et que : On 9/14/2022 at 8:22 AM, Techos78 said: Exemple : un pack qui est limité à 20 Ampère fonctionnera, un pack limité à 10 Ampère disjonctera. C'est donc bien "ou plus". Est-ce qu'il faut peut être se dire que tout le pack (ex:10s3p avec cellule 3000mAh) a en gros 10x3x3000mAh et que les transistors s'occupent du reste, en gerant la quantité de courant nécessaire selon les besoins (pente,accéleration , freinage,...) ? Edited September 25, 2022 by Diyawize Quote Link to comment Share on other sites More sharing options...
Techos78 Posted September 25, 2022 Share Posted September 25, 2022 Il y a 1 heure, Diyawize a dit : c'est quand est-ce que une draisienne munie d'un pack 36V6Ah (controlleur :13A+/-) , devellope t-elle un courant de 15A ? Quand on "met les gaz", le contrôleur fournit son courant max. C'est physique, les forces d'attraction/répulsion internes au moteur sont à peu près proportionnelles à l'induction des bobinages, qui est dépendante des Ampères-tours. Donc si on veut beaucoup de couple, il faut beaucoup d'Ampères puisque le nombre de spires est constant. Mécaniquement, l'énergie n'est pas perdue : c'est soit de l'énergie cinétique ou de l'énergie potentielle de gravité. Quand on freine, on perd l'énergie cinétique sous forme de chaleur (absence de régénération), mais quand on descend une pente on récupère l'énergie potentielle de gravité. C'est déjà ça. Si ton contrôleur fournit 13A maxi, tu n'as pas de chance, car j'ai contrôlé ma propre draisienne avec une pince ampèremétrique DC, la valeur 15A max ne m'a pas convaincu, le démarrage est trop poussif et je n'ai toujours pas pris le temps de passer cette draisienne en 60 Volts 20A En résumé, c'est le contrôleur qui dimensionne le courant, si c'est un 13A tu n'auras jamais 15A, quelle que soit la batterie. Ceci dit, une bonne grosse batterie améliore la situation en fournissant une tension stable. Il y a 2 heures, Diyawize a dit : Est-ce qu'il faut peut être se dire que tout le pack (ex:10s3p avec cellule 3000mAh) a en gros 10x3x3000mAh et que les transistors s'occupent du reste, en gerant la quantité de courant nécessaire selon les besoins (pente,accéleration , freinage,...) ? Le 10 est de trop, la capacité du pack est simplement 3x3000mAh= 9Ah . Oui, les transistors du contrôleur consommeront effectivement en fonction des besoins, par exemple 2A pendant 4,5 heures , 1A pendant 9 h ... 1 Quote Link to comment Share on other sites More sharing options...
Diyawize Posted September 25, 2022 Share Posted September 25, 2022 (edited) ok d'accord , si je comprend mieux on peut bien avoir un pack 36V/6Ah mais ça n'empêche qu'au demarrage il peut fournir 10A, 12A, 15A , selon le courant max " qu'on a au controlleur" ? cqfd On 2/17/2022 at 10:31 AM, Techos78 said: -- courant de sortie : ce genre de draisienne nécessite au max un courant de 15A, il faut donc un pack qui sorte 15A ou plus. le reste ça doit être du simple calcul j'imagine , par exemple si on consome constament 12A avec un pack 36V/6Ah chargé à plein, on devrait le décharger en 30min c'est ça ? là je parle si c'était dans les conditions parfaites sans autres pertes prises en compte! Edited September 26, 2022 by Diyawize Quote Link to comment Share on other sites More sharing options...
Diara Posted October 2, 2022 Share Posted October 2, 2022 Bonjour je vous dirais savoure quel batterie m’être à la place de mon encien c un vélo électrique mooway b3 je voudrais mètre une plus gros batterie mais jsp là quel est compatible vous pouvez m aider svp Quote Link to comment Share on other sites More sharing options...
Léo _54 Posted December 23, 2022 Share Posted December 23, 2022 (edited) Bonjour , ma draisienne électrique moovway tombe en panne après 5 minute comment régler ce problème ? Edited December 23, 2022 by Léo _54 Quote Link to comment Share on other sites More sharing options...
IlianR Posted January 4 Share Posted January 4 Le 23/09/2022 à 13:01, Diyawize a dit : la fiabilité des produits de ce vendeur m'est douteuse, il me semble que beaucoup de gens ont reçus des batteries dont la capacité est inférieure à celle indiquée . il doit y avoir quelques cellules défectueuses dans les packs qu'il expédie. du coup je vais plutôt commandé chez celui là : https://fr.aliexpress.com/item/4000290976528.html?pdp_npi=2%40dis!EUR!€ 225%2C78!€ 146%2C76!!!!!%402100bdf016638766402466470ef052!10000015697337597!sh&spm=a2g0o.store_pc_home.productList_2002350528338.pic_1 Et j'aimerais que vous m'éclaircissiez sur 2 points que je n'ai pas encore bien compris : 1. sur mon controlleur en photo ci-dessus , j'ai la valeur Max.Current : 13A+/- , ça veut dire que mon pack ne doit pas depasser 13A plus ou moins ?* 2. Pourquoi certains vendeurs mettent aussi en descriptions de leur produits des valeurs en "W"- Watt et d'autres non ? ce qui compte c'est l'ampérage et le voltage non? un exemple absurde : un pack 36V/10.6Ah peut-il fontionner sur un 500W et pas sur 350W ou vice-versa ? * Pour ce qui est du point 1. , je pense que ça rejoint ce que vous aviez expliqué plus haut : vous disez qu'il faut un pack qui sort 15A ou plus , pourtant la personne avait 10s3p/6Ah qui fonctionner apparement . ou je n'ai pas encore saisi la différence entre "capacité " et "courant de sortie" ? Bonsoir @Diyawize, actuellement j'ai le même soucis que vous et je me demande si vous avez réussi à le corriger grâce à une meilleur batterie. Voilà Quote Link to comment Share on other sites More sharing options...
Kokorun Posted January 5 Share Posted January 5 Le 23/12/2022 à 18:16, Léo _54 a dit : Bonjour , ma draisienne électrique moovway tombe en panne après 5 minute comment régler ce problème ? En rechargeant la batterie Sérieusement, batterie à remplacer. Quote Link to comment Share on other sites More sharing options...
