Bonjour,

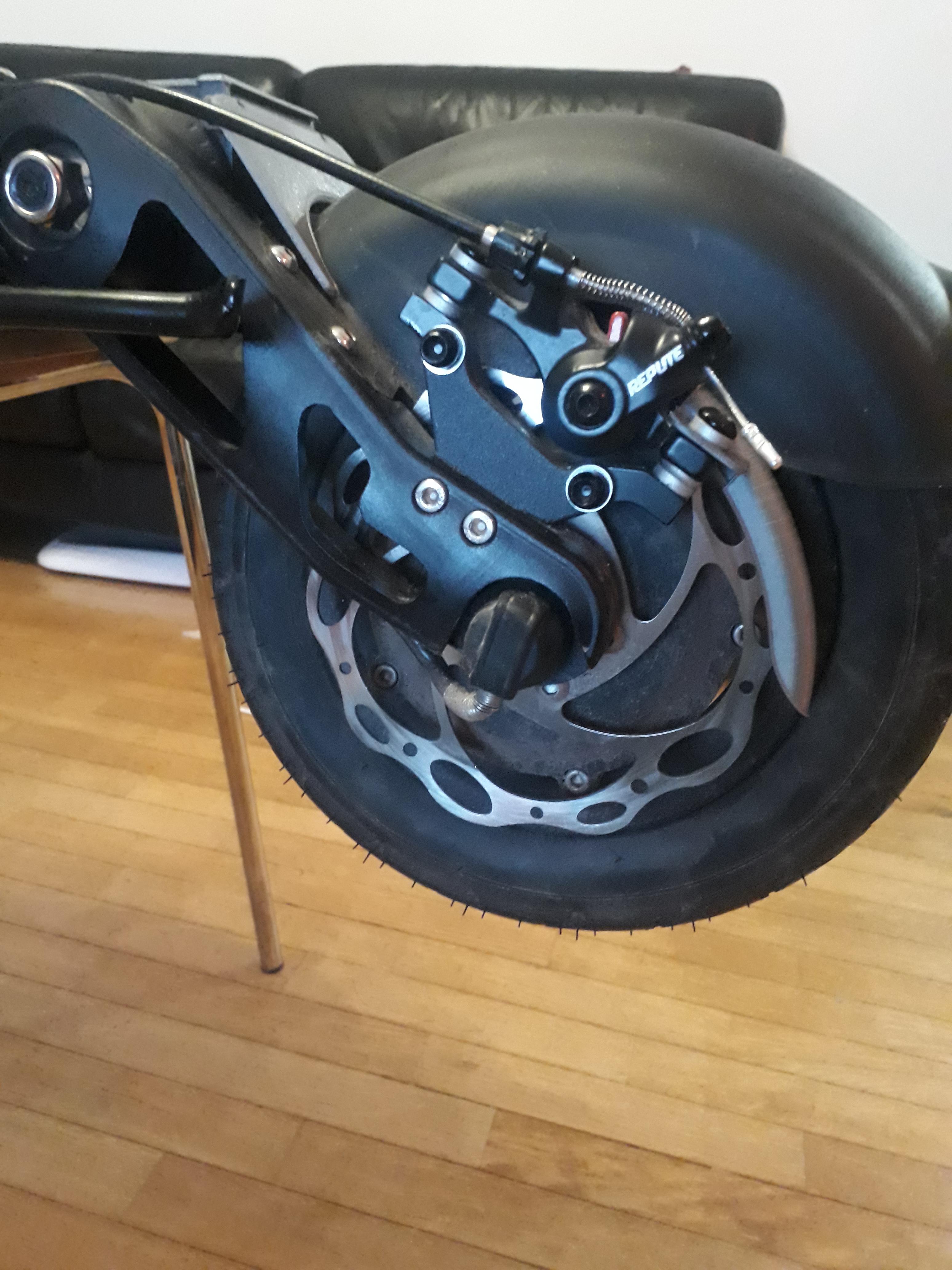

J'ai publié sur Thingiverse un gardeboue pour disque arrière de Spider.

Ce gardeboue devrait éviter toutes projections via le disque.



23 minutes ago, Captaintoon said:

Bonjour,

J'ai publié sur Thingiverse un gardeboue pour disque arrière de Spider.

Ce gardeboue devrait éviter toutes projections via le disque.



Super !!!!! Peut etre un peu plus de photos quand tu as le temps

Une info étonnante, apprise des revendeurs Honda à propos de "garde-boue" sur les disques avant sur certaines motos (il y a + de 30 ans). En fait, ce n'étaient pas des garde-boues, mais des déflecteurs destinés à pincer le courant d'air pour améliorer le refroidissement des disques. A l'époque, les disques façon "dentelle du Puy" n'étaient pas encore à la mode.

Attention quand même avec ton montage, pour fixer le frein il faut un gros couple sur les vis, ce qui n'est plus possible avec l'oreille en plastique. A moyen et long terme, le plastique flue et la vis se barre...

Modifié le 14 janvier 20196 a par Techos78

J'ai plutôt le sentiment qu'il vaut mieux protéger le disque des projections que de se protéger des projections du disque, mais bon, si on le prends juste comme une déco, saluons l'initiative...

Modifié le 14 janvier 20196 a par helyxir

Je ne l'ai pas fait pour décorer ?  Plusieurs proprio de spider ont remonté un pb d'écabloussure venant de la projection de flotte par le disque. Ce système permettrait (pas encore testé en condition réelle) de contenir ce problème. Après pour travailler à éliminer les projections sur le disques plutot que l'inverse, bon courage..

il y a 39 minutes, Captaintoon a dit :

pour travailler à éliminer les projections sur le disques plutot que l'inverse, bon courage..

Je m'en doute, et j'aurai surement du mal à le concevoir, ou alors à "l'ancienne" avec mes petites menottes tremblantes et maladroites comme je l'ai déjà fait pour les gardes boue.

Mais ça peut aussi être une piste de réflexion pour éviter le temps de latence au freinage avec des disques trempés.

Modifié le 14 janvier 20196 a par helyxir

Attention aussi au matériau utilisé pour imprimer... Les éléments ont tendance à chauffer et tout peut se déformer...

Oui tu as raison de le préciser. De mon coté j'imprime avec le co polyster XT de chez Colorfabb qui a une bonne résistance à la chaleur.

Après bon même un PLA traditionnel a une température de déformation vers les 80 degrées constant sur plusieurs minutes. Vu comme il est placé loin du dsque je doute que l'on atteigne (et de loin) ces températures dans nos régions même après de gros freinage

Mais c'set vrai qu'il faut faire attention au type de filament utilisé.

Bonjour @Captaintoon, bonne initiative, et bonne remarque de @Techos78 sur le fluage. Peut-être passer par 2 pattes métalliques intermédiaires, fixées sur l’etrier puis le garde boue fixé dessus?

Il y a un topic impression 3D ici:

tu peux y déplacer ton sujet. Ou attendre qu’il soit abouti.
