Bonjour à tous

il serait sympa de mettre ici nos modif' améliorations ect ... De nos poupées :bravo:

Je commence avec la suppression des gardes boue de ma S3 ....

Avant :

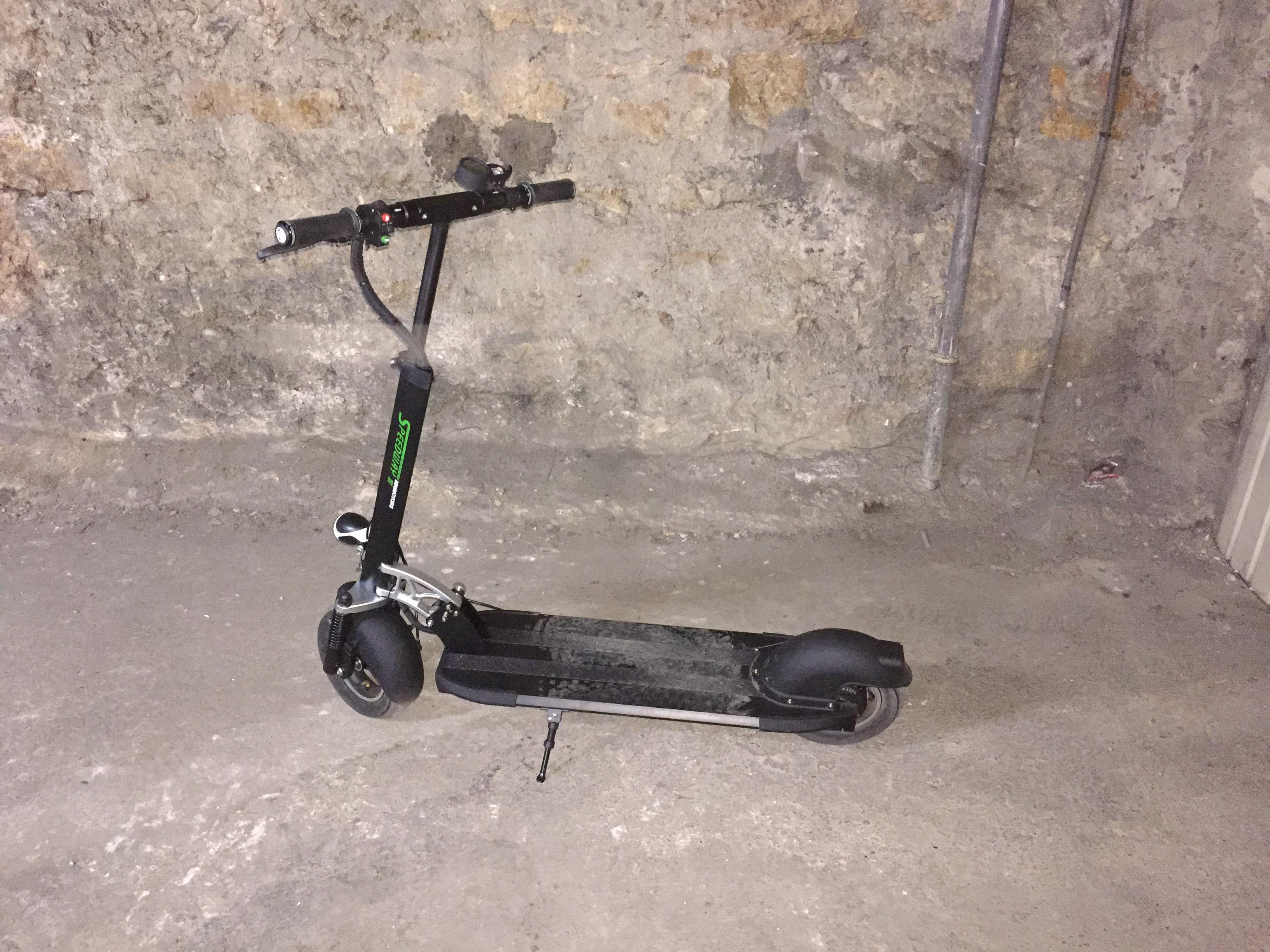

Apres :






Edited by Carbonite

Share this post


Link to post
Share on other sites

Ben moi j'ai commencé par changer le passe-câbles du deck, le modèle d'origine ne me plaisait pas trop. J'ai mis un bon gros presse-étoupe, il a fallu agrandir le trou.

https://fr.rs-online.com/web/p/presse-etoupes/3658539/?sra=pstk

si certains sont tentés, il m'en reste 4... ;o) Attention c'est du boulot quand même, à coup de Dremel dans le deck! Il faut aussi enlever chaque fil de chaque prise pour faire passer tout ça.


Ensuite j'ai enlevé les protèges câbles entre le poste de conduite et le deck, et j'ai passé les gaînes de freins derrière la colonne de direction.

J'ai mis de belles poignées SB3 Chula.

http://www.alltricks.fr/F-11922-grips-_-poignees/P-68584-sb3_grips_chula_lock_on__noir_115_mm?gclid=CI2xwczO3s4CFUwYGwodNZgJlg#ectrans=1

J'ai mis des petits tubes de protection en caoutchouc sur les ressorts de freins, ainsi que des embouts de gaines noirs.

http://www.alltricks.fr/F-114245-pieces_freinage_mecanique/P-153238-neatt_embouts_de_gaine_de_frein__10_pieces__noir

https://www.bike-components.de/fr/Shimano/Faltenbalg-fuer-BR-T660-BR-T610-BR-T780-p38752/

ils sont un peu longs, mais ça le fait.


J'ai mis des vis ergal noires ou je pouvais (là ou il n'y a pas de contraintes mécaniques), les autres seront changées en inox. J'ai changé l'axe de pliage par une vis en titane.

EDIT: Les vis en ergal ne sont pas une super idée pour les pièces que l'ont démonte souvent, je pense notamment au garde-boue arrière et démontage obligatoire pour régler le frein arrière. Les empreintes sont trop larges et trop fragiles, j'en ai déjà foirées 2.

https://www.probolt-france.com/catalogsearch/result/?q=FB412-10BK

https://www.probolt-france.com/titanium-hex-head-m6-x-1-00mm-x-55mm-6.html

je vous remets le décompte des vis posté dans un autre sujet:

les longueurs sont les longueurs utiles (attention pour l'étrier avant c'est ma cote perso suite à modif!) et pas forcement standard. Donc certaines vis à recouper.

à compléter, je n'ai pas mis les 2 vis de fixation du support d'étrier arrière qui sont dans le dock, les vis de leviers de freins et les vis d'axe de poignées (de charnière). Peut-être d'autre manques?

VISSERIE ARRIÈRE
caches deck/feux 2x 4x6 (alu tête bombée)
garde boue 4x 4x10 (alb)
étrier 2x 6x10 (inox)
trous de selle dans le deck (ou autre) 2x 5x6 (alb) attention re-tarauder à cause de la peinture/anodisation
VISSERIE  AVANT
Axe de pliage 1x 6x55 (inox/titane)
verrouillage 6x 4x10 (inox)
équerre 5x 5x22 (inox)
butée 2x 5x16 (inox)
étrier 2x 6x30 (perso sinon 6x25) (inox), et
4x 6x18 (inox)
cache deck 4x 4x6 (alb)
sous deck 4x 5x10 (inox bombées)
garde boue 2x 4x10 (inox)
POSTE DE CONDUITE
commande 4x 4x15 (inox)

EDIT: attention chez pro-bolt on ne trouve des vis inox de 4 uniquement en pas fin (0,5) et ça ne convient pas aux filetages de la trot' !! Dommage j'en ai 20...

J'ai changé hier le porte téléphone. J'avais commandé un Lezine, qui est plutôt bien, mais ne correspond pas à mon usage. Il faut que j'enlève ma coque, pas glop, et même sans coque j'ai du mal à sortir le téléphone. Hors je l'utilise en mode urbain,  clic - déclic, ça ne colle pas.

J'ai donc pris mon bon vieux Taotronics que j'utilise depuis 10 mois sans soucis sur mon scooter (pavés parisiens, travaux... ça saute pas mal!). Si vous êtes gentil avec lui, il vous le rends bien. Je n'utilise que la "pince" qui est démontable, que j'ai facilement accrochée avec 2 colliers plastique.

http://www.taotronics.com/tt-sh08-car-cellphone-mount-holder.html

2016-08-25 speed-tao1.JPG

2016-08-25 speed-tao3.JPG

Il y a quelques applis qui vont devenir obsolètes... ;o)


Reste à faire: isolation électrique dans le deck, étanchéité, optimisation des passages de câble, masquage/décapage du marquage sur la colonne. J'aimerais bien changer les embouts de réglage de freins, coté étrier, mais je n'ai pas encore trouvé.

Projets en suspend: transfo 12V pour éclairage avant, commande d'accélérateur au pouce.

EDIT: j'ai trouvé des projos en 12V-80V, alors le transfo, j'oublie...

et j'avais oublié, j'ai aussi coupé la gâchette d'accélérateur d'un bon cm pour que l'index "échappe" plus facilement.

2016-08-31 speedt3-gachette.JPG

Edited by sonkenn
ajouts references
  • Upvote 3

Share this post


Link to post
Share on other sites

Super idée ce post :)

Ce qui serait cool aussi, c'est de préciser où vous avez acheté les différents éléments de customisation. Je pense notamment au presse-étoupe et aux gaines de protection, ainsi que la visserie, éléments pas forcément faciles à trouver chez Leroy Merluche et consorts.

Bravo pour les réalisations en tout cas.

  • Upvote 1

Share this post


Link to post
Share on other sites

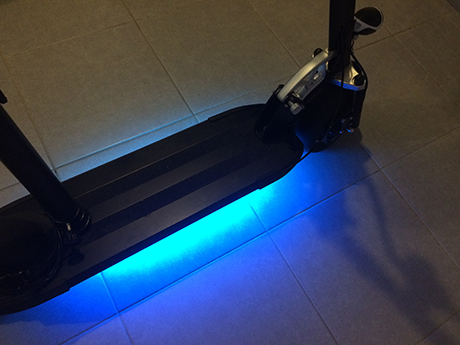

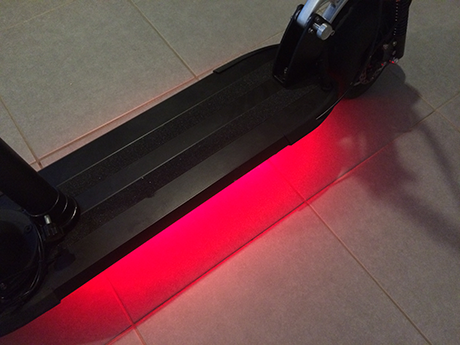

Je vous présente les LEDs kéké




Pilotable à la télécommande bien entendu :


Le matériel :

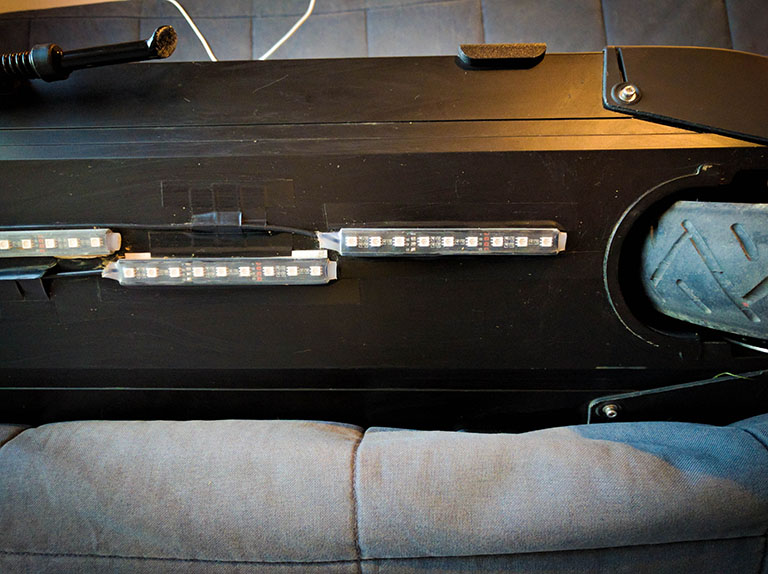

- Les LEDs 12v de chez Banggood : http://www.banggood.com/Universal-9LED-Remote-Control-RGB-Car-Interior-Decorative-Floor-Light-Strip-p-1037894.html

- Du scotch noir pour attacher les câbles en dessous : https://www.amazon.fr/Pattex-Adhésifs-Réparation-Power-Tape/dp/B0092MDI3I

- Une batterie 12v 9800mAh : http://www.ebay.fr/itm/301462548851

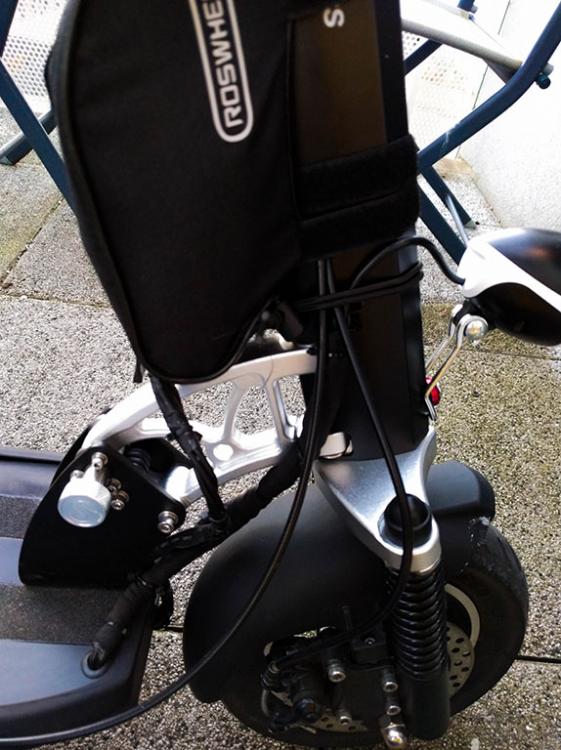

- La sacoche pour la batterie et les câbles : https://www.amazon.fr/Roswheel-Pochette-réfléchissante-cyclisme-randonnée/dp/B012FM6IPQ

  • Upvote 3

Share this post


Link to post
Share on other sites
Il y a 3 heures, Bardamu a dit :

Super idée ce post :)

Ce qui serait cool aussi, c'est de préciser où vous avez acheté les différents éléments de customisation. Je pense notamment au presse-étoupe et aux gaines de protection, ainsi que la visserie, éléments pas forcément faciles à trouver chez Leroy Merluche et consorts.

Bravo pour les réalisations en tout cas.

Yes bonne idée, Edit!!

  • Upvote 1

Share this post


Link to post
Share on other sites

@sonkenn j'adore ce que tu fait à ta S3 !!!

pour le transformateur , il y a Kylin qui en vend ... À voir ...




Share this post


Link to post
Share on other sites

@0rsa comme tu le sais , j'adore également ce que tu as fait avec tes leds mais j'aimerais vraiment les intégré façon "usine"

je vais me penché sur la question avec Sonkenn en rentrant car , comme tu le sais , en supprimant le garde boue arrière , j'ai coupé 4 fils (proprement) pour le supprimer et donc , je pense qu'il y a moyen de ce servir de cette alimentation ... À voir ...

Share this post


Link to post
Share on other sites
Il y a 2 heures, Carbonite a dit :

@sonkenn j'adore ce que tu fait à ta S3 !!!

pour le transformateur , il y a Kylin qui en vend ... À voir ...



trop gros! Pour l'intégrer, en tous cas.

L'espace dispo dans le dock, c'est uniquement sur les côtés. et ça ressemble à ça,

espace deck.jpg

ça te donne une idée... Dans la longueur on peut s'étaler.

Il y a 2 heures, Carbonite a dit :

@sonkenn attention si tu veut supprimé le phare avant , il y a le Klaxon dedans ;)

Si tu me trouves un transfo, je me pencherais sur la question du klaxon!! ;o)

il faut qu'on décape le marquage aussi, tu t'es penché sur la question?



  • Upvote 1

Share this post


Link to post
Share on other sites
Il y a 6 heures, 0rsa a dit :

Je vous présente les LEDs kéké







J'avoue, ça donne quand même.

Moi avec mon style de conduite, ça tiendrait pas 2 jours! Les trottoirs sont agressifs par ici! ;o) Il faudrait que je pense à poser une glissière en dessous, un truc genre plaque de teflon.

Share this post


Link to post
Share on other sites
il y a 13 minutes, sonkenn a dit :

trop gros! Pour l'intégrer, en tous cas.

L'espace dispo dans le dock, c'est uniquement sur les côtés. et ça ressemble à ça,

espace deck.jpg

ça te donne une idée... Dans la longueur on peut s'étaler.

Si tu me trouves un transfo, je me pencherais sur la question du klaxon!! ;o)

il faut qu'on décape le marquage aussi, tu t'es penché sur la question?



Ah oui effectivement .... Je vais te trouvé un transfo de retour sur paname city !

idem pour le marquage , je connais une boîte qui fait du covering à saint ouen .... On ira y faire un tour en poupette tout les 2 si tu veut des que je rentre ????

Share this post


Link to post
Share on other sites
il y a 37 minutes, sonkenn a dit :

Moi avec mon style de conduite, ça tiendrait pas 2 jours! Les trottoirs sont agressifs par ici! ;o) Il faudrait que je pense à poser une glissière en dessous, un truc genre plaque de teflon.

Je m'auto-cite... Je vais peut-être faire un tour chez leroy moi

http://www.leroymerlin.fr/v3/p/produits/plaque-adhesive-en-plastique-haute-densite-ptfe-200-x-150-mm-e1400037394#&xtmc=ptfe&xtcr=2

@carbonite il est ou ton covering? Je traverse St Ouen 2 fois par jour... ;o)

  • Upvote 1

Share this post


Link to post
Share on other sites
Il y a 4 heures, sonkenn a dit :

Je m'auto-cite... Je vais peut-être faire un tour chez leroy moi

http://www.leroymerlin.fr/v3/p/produits/plaque-adhesive-en-plastique-haute-densite-ptfe-200-x-150-mm-e1400037394#&xtmc=ptfe&xtcr=2

@carbonite il est ou ton covering? Je traverse St Ouen 2 fois par jour... ;o)

@sonkenn il se retrouve juste à côté de la station service avenue Victor Hugo , en face de Leroy merlin ...

Share this post


Link to post
Share on other sites

C'est un truc comme ça qu'il nous faut:

https://m.french.alibaba.com/p-detail/-DC-DC-step-down-converter-1919233197/specifications.html?spm=a2706.8168332.0.0.kfGryK

15W ça suffit pour les Leds, non?

@0rsa elles consomment combien les tiennes?


par contre " (NOTE: Le ci-dessus 50 V ne pouvait pas travailler pour une longue période)"

je comprends qu'il ne fonctionne pas longtemps sur du 50V et plus, mais combien de temps??...

Euh en fait je trouve plein de phares qui fonctionnent de 12 à 80 V... !

Edited by sonkenn

Share this post


Link to post
Share on other sites
Il y a 10 heures, Carbonite a dit :

@sonkenn j'adore ce que tu fait à ta S3 !!!

pour le transformateur , il y a Kylin qui en vend ... À voir ...




Shootagain en vend un dans la rubrique petite annonce !

Share this post


Link to post
Share on other sites
Il y a 2 heures, sonkenn a dit :

C'est un truc comme ça qu'il nous faut:

https://m.french.alibaba.com/p-detail/-DC-DC-step-down-converter-1919233197/specifications.html?spm=a2706.8168332.0.0.kfGryK

15W ça suffit pour les Leds, non?

@0rsa elles consomment combien les tiennes?


par contre " (NOTE: Le ci-dessus 50 V ne pouvait pas travailler pour une longue période)"

je comprends qu'il ne fonctionne pas longtemps sur du 50V et plus, mais combien de temps??...

Euh en fait je trouve plein de phares qui fonctionnent de 12 à 80 V... !

la pour le coup , je ne saurait te répondre 9_9

Share this post


Link to post
Share on other sites
il y a 39 minutes, jejegarcia a dit :

Shootagain en vend un dans la rubrique petite annonce !

ou ça ?

j'ai regarder toutes les annonces du forum et il n'y a rien !!!

il existe pas ce pseudo .... :ph34r:

Share this post


Link to post
Share on other sites

@sonkenn

Les LEDs que j'ai sont puissantes : une LED demande 1.5W, il y en a 36, ça fait du 54W. Après, il existe pas mal de LEDs différentes qui sont moins puissantes et donc moins lumineuses. 15W, c'est quand même vraiment pas énorme.

Je viens même de voir que ma powerbank ne sort que 2A normalement, elles doivent être sous alimentées.

Share this post


Link to post
Share on other sites

il faudrait voir ce que donne des leds en 5v niveau luminosité ? 9_9
