Installation batterie(s) externe(s)

[Tigrecito]

Bonjour à tous, je vous passe mon expérience de la solution la plus simple et sûre, pour installation de batterie externe quelle que soit la trottinette électrique, à savoir avec un commutateur comme vous verrez en photo.

Je l'ai fait sur ma première trotte, et là je suis en train de l'installer sur ma nouvelle Kugoo g booster mais c'est faisable sur toutes les marques.

Gros avantage, c'est qu'avec une sacoche accrochée au guidon vous pouvez transporter 2 batteries et gagner ainsi une centaine de vrais kilomètres pour vous balader entre villes en plus de la batterie interne existante...

La seule contrainte à respecter bien évidemment étant le voltage des batteries identique à celui du moteur.

Faites-moi signe si vous avez besoin de plus d'infos !

Edited April 24, 2020 by Tigrecito

[Mingyar]

Sans vouloir me montrer désobligeant, quel est le rapport avec cette section : Les lois et assurances ?

Sans doute te serais-tu senti plus à l'aise chez Bob la Bricole

Edited April 24, 2020 by Mingyar

[Tigrecito]

Tu n'es pas désobligeant, je me suis planté en voulant créer un nouveau sujet et je sais pas trop comment j'ai atterri dans les lois... d'ailleurs je trouve pas comment revenir à un vrai sujet mais c'est pas grave puisque quand on recherche "batterie externe" de toute façon on tombe sur mon message...😉

Edited April 24, 2020 by Tigrecito

[Gravity'z]

je comprends pas pourquoi un commutateur....un branchement en parallèle me semble plus simple et définitif. pour le chargement uilises 2 prises différentes avec des diodes 😉

[Tigrecito]

En fait tu as un double avantage du commutateur, tout d'abord les batteries restent complètement indépendantes, et ensuite l'installation électrique est très simple à mettre en place.

Autre avantage critique, tu n'as pas de limites dans l'usage des batteries externes. Moi concrètement j'en ai trois une première d'un ancien VTT électrique, une deuxième de mon ancien trotte électrique, et la troisième que je viens d'acheter sur Aliexpress. donc concrètement je peux faire +/- 160 km d'un coup avec la batterie interne de la Kugoo !

[Tigrecito]

Comme dernières infos, avec la box sacoche externe, qui contient deux de mes batteries, je peux faire 120 vrais kilomètres et me balader jusqu'à Bandol et revenir sur Marseille par exemple...😜

[Gravity'z]

défendable ton point de vue et puis il y apas la perte de  la garantie constructeur! je pense que ton sujet peux intéresser du monde ,fait un schema de principe électrique et donne les liens pour les différents matériaux que tu utilises!



[Tigrecito]

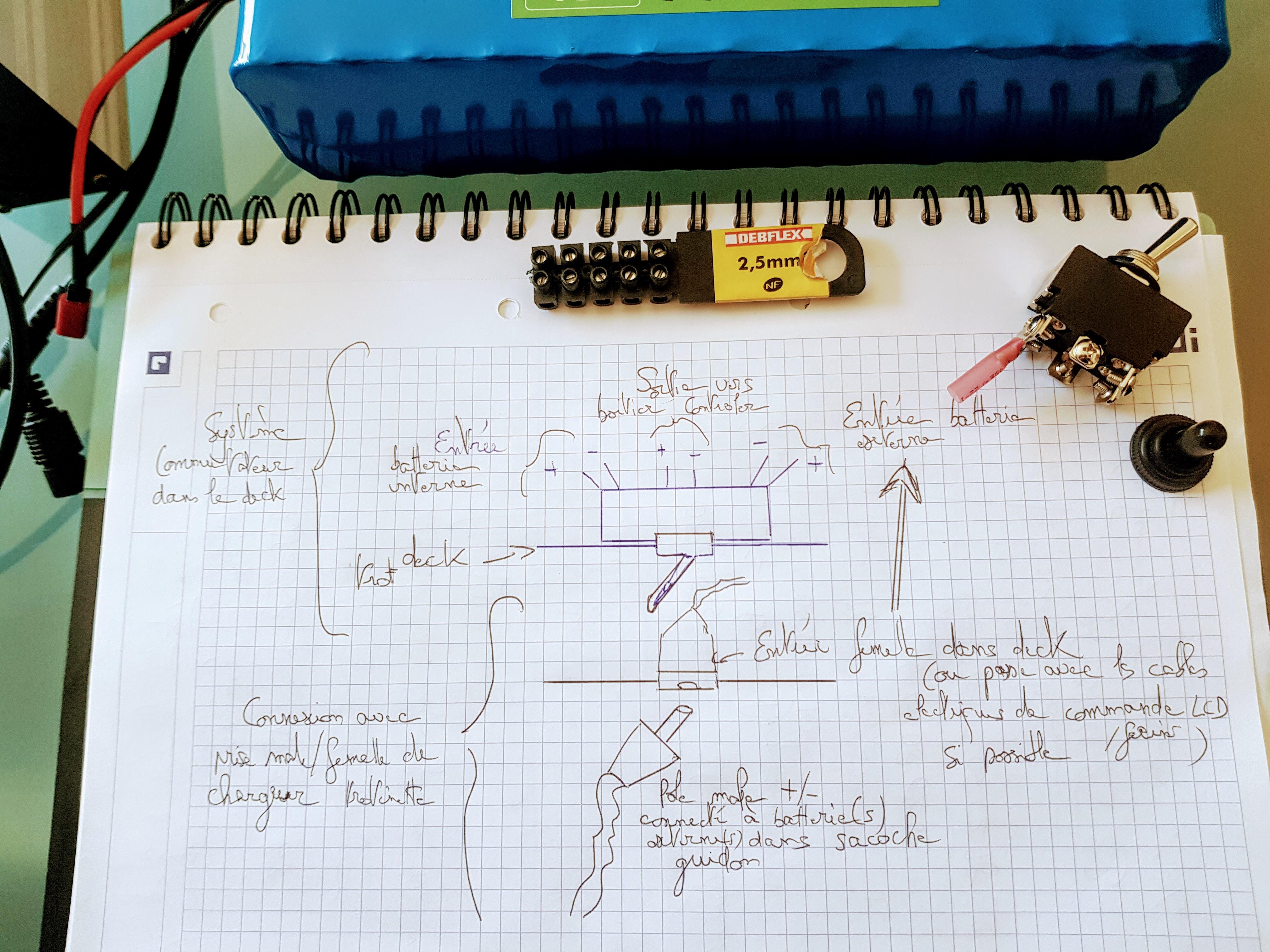

Avec plaisir, je viens de faire un beau dessin pour vous l'envoyer par photo en pièce jointe...

La prise mâle femelle de chargeur trottinette sur mon dessin est celle achetée en plus de celle évidemment déjà installé sur la trottinette.  En fait elle sert d'entrée de connexion externe de la 2nde batterie externe, avec l'avantage de ne pas laisser le câble en place depuis la sacoche guidon jusqu'au deck, quand vous n'utilisez pas votre batterie externe...

- 2 Cables chargeur male + femelle sur Aliexpress :

https://fr.aliexpress.com/item/32891898225.html?spm=a2g0s.12269583.0.0.1f48169feLeKB2  (bien acheter MALE external + FEMELLE internal)

- Commutateur ON/ON sur ebay :  (n'oubliez pas d'acheter un capuchon d'étanchéité également)

https://www.ebay.fr/itm/Interrupteur-commutateur-a-levier-SPDT-ON-ON-10A-250V-2-positions/231814629753?_trkparms=aid%3D555018%26algo%3DPL.SIM%26ao%3D2%26asc%3D20160908110712%26meid%3D253e77f4348f4ce5a9f52f82f81ab8f7%26pid%3D100677%26rk%3D3%26rkt%3D30%26mehot%3Dnone%26sd%3D303548557944%26itm%3D231814629753%26pmt%3D1%26noa%3D0%26pg%3D2386202%26algv%3DSimplAMLv5PairwiseWeb&_trksid=p2386202.c100677.m4598



La batterie 48V avec chargeur et la sacoche / boitier externe guidon, viennent également d'aliexpress, je ne vous donne pas le lien direct car les prix varient tous les jours selon fournisseurs... Allez-y directement !!!

Vous pouvez aussi les trouver dans une boutique de pièces détachées électriques près de chez vous si vous ne voulez pas attendre 1 mois.

 😉👍



Edited April 27, 2020 by Tigrecito

[Tigrecito]

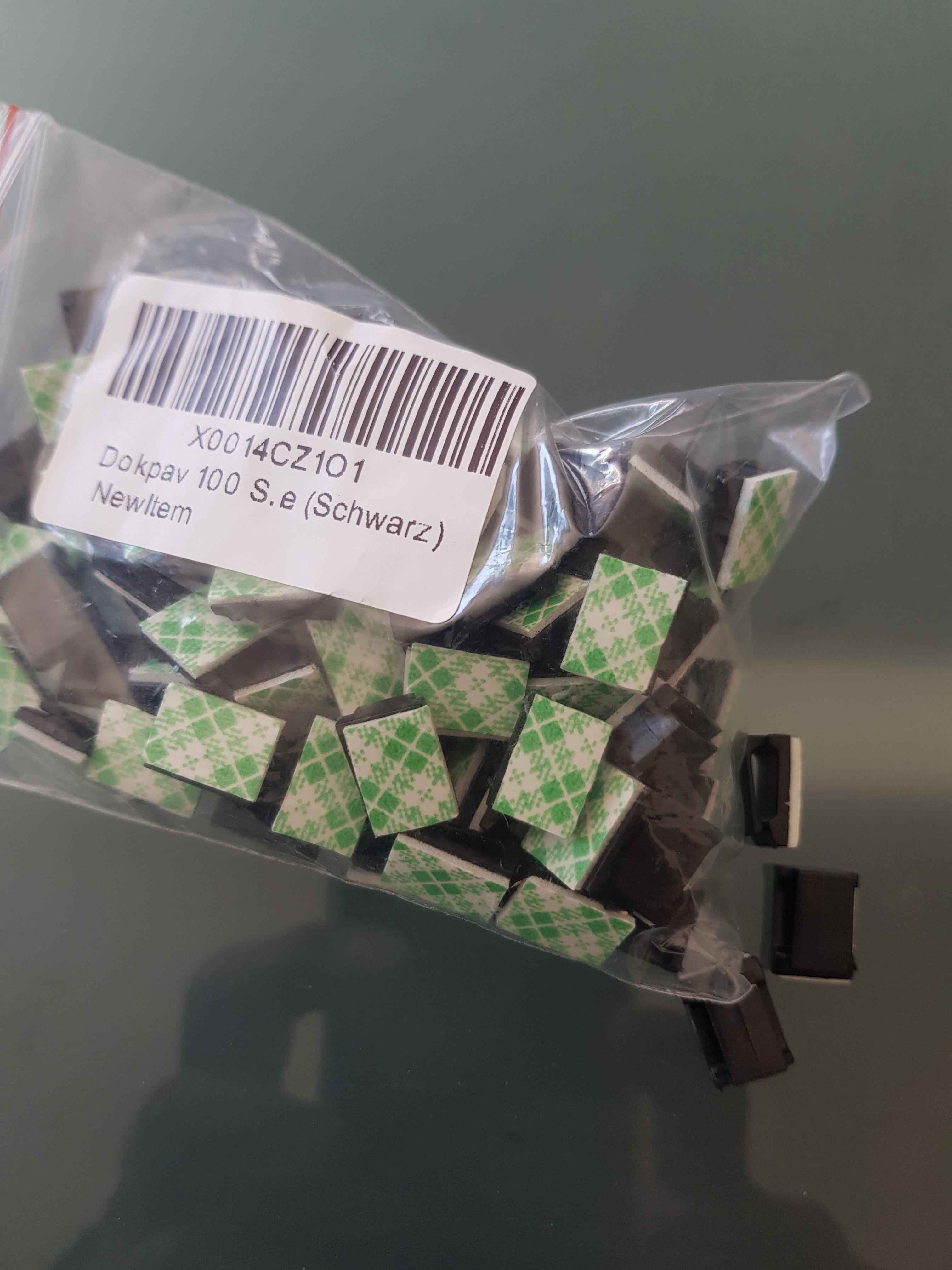

Un dernier petit détail vous trouverez ci-dessous la photo des attache-câbles adhésif Dokpav que j'ai trouvé à 6,59 € sur Amazon la centaine.

Impeccable pour maintenir le câble électrique externe lorsque j'utilise ma deuxième batterie sans avoir encore une fois à fixer le câble et donc le laisser en place définitivement...

Je vais probablement enlever la partie adhésive blanche qui est moche sur un cadre trott noir et qui colle moyen, pour mettre une pointe de super glue.

Edited April 27, 2020 by Tigrecito

[Gravity'z]

super je ferais la semaine prochaine un schéma un peux différent avec l'accouplement d'une seconde batterie identique en voltage mais pas forcément identique en autonomie avec un branchement définitif et un coupleur batterie fait maison et a moindre coût.avec 2 prises de rechargement celle d'origine pour la batterie d'origine et celle de la batterie additionnel.

si ca t'ennuie pas je le ferais a la suite de ton poste pour présenter une autre méthode enfin si ca t'ennuie pas bien sur

Merci pour ton poste c'est une tres bonne idée

[Tigrecito]

Et aucun problème Gravity'z pour ta solution à mettre en ligne ! comme ça chacun pourra choisir la meilleure solution selon ses attentes et contraintes...🤩👍

Edited April 27, 2020 by Tigrecito

[Tigrecito]

Un petit souvenir de balade hier sur Marseille... Sans batterie externe, pas besoin en Petite balade avec le confinement ! 🥳



Edited April 27, 2020 by Tigrecito

[gilles31]

j'ai une question

brancher directement la batterie externe  sur le point de recharge de la trottinette ?

ca fonctionne aussi ??

[ange payrard]

Salut Tigrecito. Je viens d'acheter une nouvelle trott PLUS une batterie supplémentaire que j'aimerais brancher en externe avec ton système pour ne pas avoir de souci avec la garantie qui courre pendant 2 ans

Mais... je n'y comprend pas grand chose moi en électronique. Tu as pas des photos de ton montage stp ? Ca me parlera mieux    Je te souhaite une bonne fin de journée ^^

[Techos78]

Attention, pour ceux qui voudraient connecter les batteries en //, il faut qu'elles aient la même tension (le même niveau de charge) si possible à moins de + ou - 1 Volt près.

Un commutateur résout le problème, mais il faut un modèle sérieux qui passe environ 30 Ampères permanent...

Une paire de diodes puissantes câblées en OU fonctionne, et il faut un autre OU côté port de charge.

Mettre les packs en cascade (la sortie de l'un sur l'entrée de l'autre fonctionne aussi, les premières ks16b et ks18a étaient comme ça.

Attention aussi en achetant un pack pas cher, il y a énormément d'annonces bidons, exprimées le plus souvent en mAh pour faire plus spectaculaire...

[ange payrard]

Il y a 6 heures, Techos78 a dit :

Attention, pour ceux qui voudraient connecter les batteries en //, il faut qu'elles aient la même tension (le même niveau de charge) si possible à moins de + ou - 1 Volt près.

Un commutateur résout le problème, mais il faut un modèle sérieux qui passe environ 30 Ampères permanent...

Une paire de diodes puissantes câblées en OU fonctionne, et il faut un autre OU côté port de charge.

Mettre les packs en cascade (la sortie de l'un sur l'entrée de l'autre fonctionne aussi, les premières ks16b et ks18a étaient comme ça.

Attention aussi en achetant un pack pas cher, il y a énormément d'annonces bidons, exprimées le plus souvent en mAh pour faire plus spectaculaire...

Hello Techos78

J'ai l'impression que le rédacteur initial du post ne me répondra pas (son post date d'il y a plus de 3 ans du coup je comprends qu'il ne le suit plus...)

Est ce que tu serais disposé à me mettre sur la bonne voie pour faire mon branchement ? Je n'y connais rien en électronique mais je suis assez débrouillarde

Je te souhaite une belle soirée,
Amicalement,
Ange



[elric]

@ange payrard, normalement les nouveaux inscrits passent par la case présentation 😉:

https://www.espritroue.fr/forum/7-présentez-vous/

Merci d'avance.

Nb: pour interpeller quelqu'un , tu peux utiliser @.

[Techos78]

Salut @ange payrard , soit bienvenu(e) sur le forum,
Ben non, désolé, je ne vais pas intervenir, car il s'agit là d'un domaine pour lequel une certaine base technique est indispensable...
Et de plus, il existe plusieurs solutions qui ont chacune ses propres contraintes et inconvénients, le choix n'est pas évident.

[Charles Paulin]

Bonjour,

Quelqu'un peut-il m'aider pour un montage parallèle+ commutateur avec une deuxième batterie de 60V 38.4A sur T108 Pro ? 🫡
