Câblage section moteur avec connecteur MT60

Recommended Posts

Bonjour à tout le monde :byebye:

Lorsqu'il y a crevaison sur le pneu arrière, c'est un petit peu fastidieux, pour changer la chambre à air, car il faut démonter le garde-boue, ensuite il faut dévisser le deck, déconnecter la section moteur, pour pouvoir ensuite dévisser les écrous de l'axe moteur, est enfin....  retirer le moteur arrière et ensuite, dévisser l'enjoliveur pour pouvoir ensuite, retirer la chambre à air

bref une vraie galère  :censored:

J'en avais marre à chaque fois de faire cette démarche, car au moment de tout remonter, il faut tout revisser remettre du silicone pour re étanchéifier le deck, bref au bas mot à chaque fois une heure de boulot.

Maintenant quand je crève du pneu arrière ça me prend entre 5 et 10 minutes pour tout changer

Elle est pas belle la vie???  :biggerGrin:

Si vous n'êtes pas un habitué du fer à souder faites-vous aider par un proche.

Il vous faudra donc:

Un fer a soudé entre 30 et 40w

De l'étain

Un connecteur MT60  hermétique Intensité max: 60A

Une pince coupante

Et un isolant type chatterton étanche qui résiste à l'humidité


Voilà tout est dit maintenant voici en image les étapes

-1  couper le câble de la section moteur

(je vous invite à bien réfléchir où vous allez couper le câble de la section moteur)

tout dépendra de votre Trott pour cet exemple je l'ai fait sur ma minimotor's doubleten 1000i


-2  on soude à l'étain le connecteur MT60 entre chaque câble rien de compliqué pour les pros du fer à souder ;)

Et voici le résultat final qui change tout





 Après je sertis le connecteur MT60 de chatterton ainsi que les extrémités pour un résultat impeccable


Voilà....   j'espère que cela vous sera utile, en tout cas pour moi c'est le cas

Ne vous lancez pas dans l'aventure si vous ne vous sentez pas capable de le faire

faites-vous aider par un proche qui a un minimum de connaissances car je veux pas être responsable si vous merdez  :devil:

n'hésitez pas à me contacter en MP si vous avez besoin de renseignements



Edited by shivas
  • Like 2
  • Thanks 1
  • Upvote 4

Share this post


Link to post
Share on other sites

Excellent.
Deux questions bêtes :
--  il n'y a pas de sondes de Hall dans ce moteur ? ...
--  j'imagine que si on croise deux fils, le moteur tourne à l'envers. Ça ne vaut pas le coup de "normaliser" les n° de phase en fonction de la couleur, pour assurer l'interchangeabilité etc... ?

Share this post


Link to post
Share on other sites

@shivas tu as préalablement débranché ta batterie  avant de faire cette manipulation ?

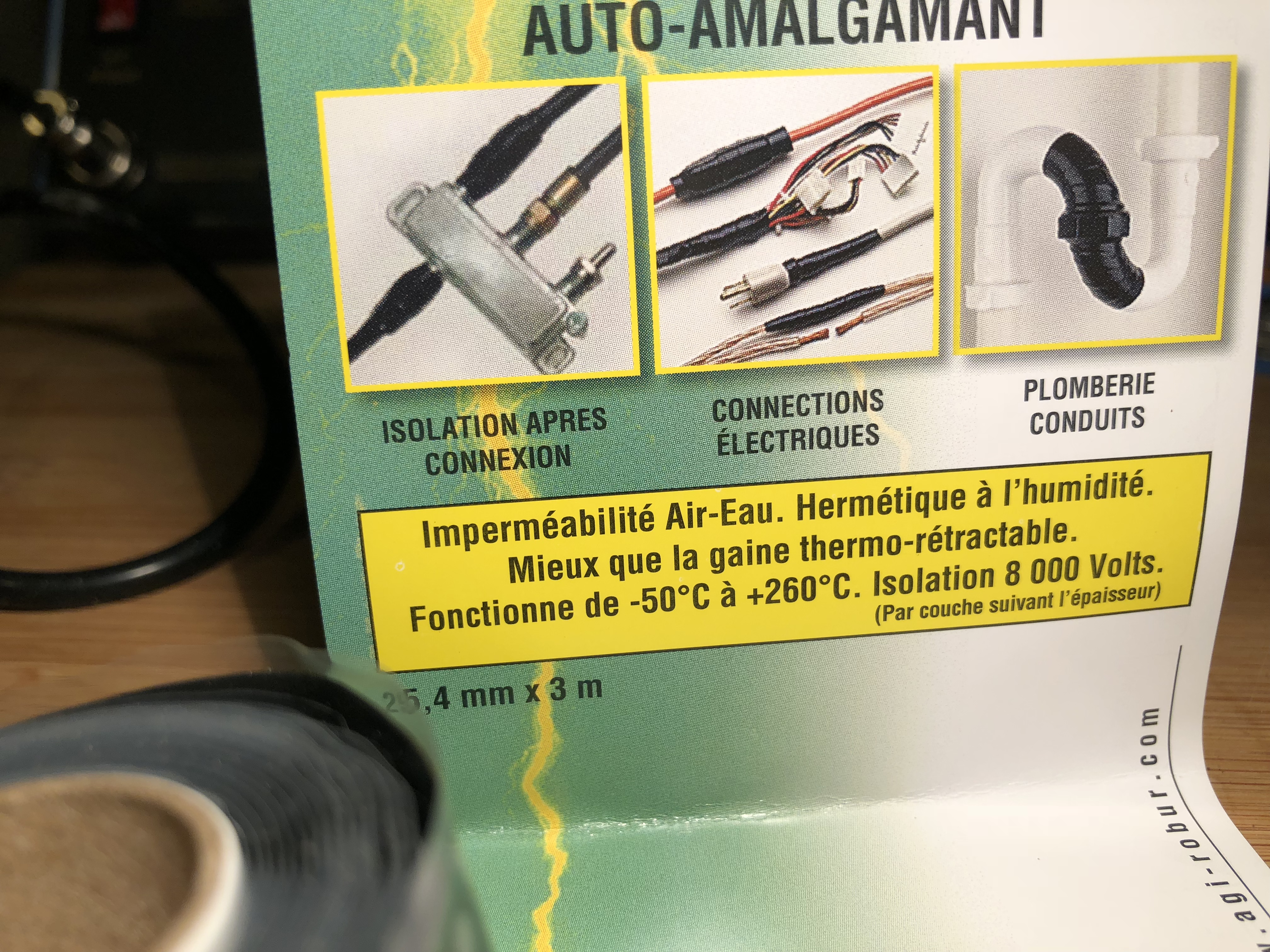

J’ai ce style d’isolant que j’ai trouvé chez Leroy Merlin qui est diablement efficace


  • Like 2
  • Upvote 3

Share this post


Link to post
Share on other sites
Il y a 15 heures, Techos78 a dit :

Excellent.
Deux questions bêtes :
--  il n'y a pas de sondes de Hall dans ce moteur ? ...
--  j'imagine que si on croise deux fils, le moteur tourne à l'envers. Ça ne vaut pas le coup de "normaliser" les n° de phase en fonction de la couleur, pour assurer l'interchangeabilité etc... ?

Non il n'y a que trois fils le moteur est de type sensor less

 Les moteurs possèdent un capteur Hall  ont trois fils supplémentaires

 Oui tu as raison il suffit d'inverser 2 fils pour que ton moteur tourne à l'envers  de toute façon c'est géré par le contrôleur quand utilise le freinage magnétique

Edited by shivas
  • Upvote 1

Share this post


Link to post
Share on other sites
il y a 45 minutes, Stanor a dit :

@shivas tu as préalablement débranché ta batterie  avant de faire cette manipulation ?

 Non pas besoin vu que la trott était éteinte

  • Upvote 2

Share this post


Link to post
Share on other sites
Il y a 3 heures, Stanor a dit :

J’ai ce style d’isolant que j’ai trouvé chez Leroy Merlin qui est diablement efficace


oui idem de chez carrefour mais je fini avec du fulldip noir mat

c'est une bombe peinture plastifiante qui se pèle pour la retirer comme ça c'est full hermétique :devil:

Edited by shivas
  • Upvote 2

Share this post


Link to post
Share on other sites

Salut @shivas surper tuto, tu penses que ces connecteurs fonctionnent sur une ultra si oui tu aurais un lien ou un endroit sur Paris où je pourrais me les procurer ?

Share this post


Link to post
Share on other sites
Il y a 3 heures, sidinho a dit :

tu penses que ces connecteurs fonctionnent sur une ultra

oui sans problème

  • Like 1
  • Thanks 1

Share this post


Link to post
Share on other sites

Salut je viens de commander des connecteurs

1 Paire/5 Paires/10 Paires/20 Paires Amasser MT60 Trois-trou Plug Connecteur Mâle Noir et féminin
http://s.aliexpress.com/j6zUbuaq?fromSns=Copier dans le presse-papiers
(from AliExpress Android)

Certains parlent aussi de ça ? Ça va avec ou c est autre chose
https://hobbyking.com/en_us/polymax-3-5mm-gold-connectors-10-pairs-20pc.html?___store=en_us
Merci d avance

Share this post


Link to post
Share on other sites

Ca marche, mais je préfère pour ma part 3 connecteurs simples pour des raisons d'encombrement, et puis si tu dois sortir l'écrou il ne passe pas.

  • Thanks 1
  • Upvote 1

Share this post


Link to post
Share on other sites
Le 07/09/2018 à 19:45, sonkenn a dit :

Ca marche, mais je préfère pour ma part 3 connecteurs simples pour des raisons d'encombrement, et puis si tu dois sortir l'écrou il ne passe pas.

quel modèle préconises-tu alors?
