amortisseur de direction Ultra/DT1/DT2/Raptor1 - Thunder/DT3 - Spider/Raptor2

Recommended Posts

Posted (edited)

Bonjour à tous.
Le 10 octobre, j’ai posté sur la réalisation et la pose d’un kit amortisseur de direction sur mon Ultra dans « bob la bricole ». J’avais commencé à y travailler un mois auparavant. J’ai affiné le montage fin octobre, avec une pièce un peu plus discrète mais toujours fixée sur le clamp de la colonne.
Ce montage me satisfaisait pleinement, il remplissait son rôle, l’assemblage était propre. Et j’y avais passé suffisamment de temps et dépensé suffisamment d’énergie.

Cependant, j’étais tellement convaincu que cet accessoire était indispensable, que j’ai voulu aller plus loin. Les retours que j’ai eus mon confortés et guidés dans cette voie.
Ce montage, je voulais le rendre accessible à tous. Certes, certains bons bricoleurs peuvent faire (et ont fait) leurs propres montages, et je n’étais d’ailleurs pas le premier. Mais je voulais que le montage puisse être fait en 10 minutes, par un amateur.
Je n’ai pas trouvé d’équivalent. Il y a bien l’Arlésienne Erexx, mais côté disponibilité et montage, ce n’est pas ça.

Ça a donc pris des mois (en mode « hobby » je vous rassure!) d’apprentissage de conception 3D, d’impressions 3D, de tests de concepts, de modifications, d’usinage de prototypes… Jusqu’à ce mois d’avril, ou j’ai lancé la fabrication de quelques pièces utilisables.
J’avais pu entre-temps fabriquer un prototype pour valider un montage sur Thunder, ça aurait été dommage de se limiter aux Ultras...

J’ai donc réussi à concevoir 2 kits.

Un pour Ultra, avec points de fixation sur le deck (les 2 vis du milieu, devant) et sous la vis M10 de la colonne de direction.
Il est compatible DT1, DT2, Limited, ainsi que Raptor avec ajustement des entretoises. Je ne vois pas de raison que ça ne monte pas sur une 2060, mais je n‘ai pas testé.

Un pour Thunder, avec points de fixation sur le deck (les 2 fixations existantes au milieu devant) et sur l’emplacement prévu pour le porte accessoires à l’avant.
Il devrait en toute logique être compatible DT3, cela sera vérifié très bientôt.

Je vais donc proposer d’ici 15 jours quelques kits prêts à monter, visserie et entretoises comprises. Suivant les retours que j'aurais ici et la demande, je relancerai une fabrication.
La visserie fournie est en inox A4, A2 quand A4 pas dispo sur une référence / longueur. A noter que dans le kit Ultra sera fourni une vis M10 acier 12.9 de remplacement.

Il y a 2 options pour chaque modèle:

Version A: montage sur le deck, plug and play en 10 minutes.
Version B: montage sur la “banane”, le “cou” entre le deck et la fourche, avec platine à visser. Il faut donc percer et tarauder la banane. Réservé aux bricoleurs avertis. Cette version est plus économique, mais je n’en proposerai que très peu dans un premier temps, à voir ensuite suivant la demande.

La version A "plug and play" sera disponible à 205 €, Thunder ou Ultra.
La version B "bricoleurs" sera proposée à 145 €, Thunder ou Ultra.

Pour compléter, il vous suffira juste de commander un amortisseur de direction, course 75mm ou 90mm. Il y a pléthore sur Aliexpress en 75mm, autour de 25-30€. Je vous propose un lien, c’est celui des 3 testés qui est a priori le mieux. Les autres ont rapidement pris du jeu dans les rotules, mais c’est peut-être un peu la loterie.
https://www.aliexpress.com/item/Universal-Aluminum-Motorcycle-Damper-Steering-Stabilize-Safety-Control-For-Kawasaki-Z300-Z250-Ninja-300R-250R-ER6N/32932364034.html?spm=a2g0s.9042311.0.0.303c4c4dytJETO

Outre l’énergie et le temps consacré à ce projet, j’ai déjà engagé pas mal de dépenses. Je ne vous cacherai pas que je fais une marge sur ces produits, qui restent chers à fabriquer en faible quantité, pour au moins me rembourser.

Je vais proposer une réduction pour le forum, pour la version A, cependant je ne peux ouvrir cette réduction à tous.
J’accorde une réduction de 10% aux membres ayant 2 médailles au moins, la médaille du nombre de posts n’entrant pas en considération.


Je tiens à remercier tous les membres m’ayant soutenu, poussé, et conseillé dans cette démarche. Je ne peux les citer tous, de peur d’en oublier, alors ne vous offusquez pas!

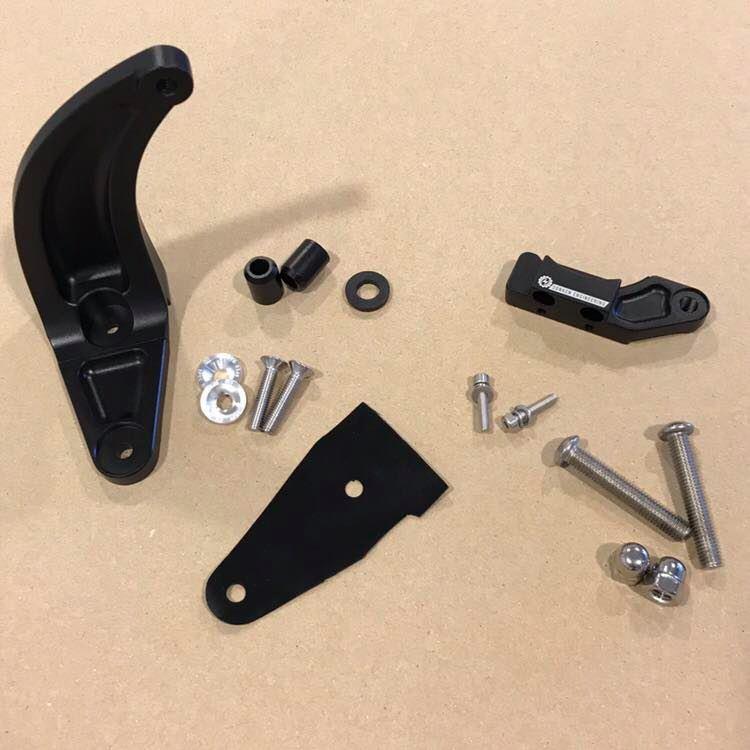

Kit de montage "V2" pour Thunder

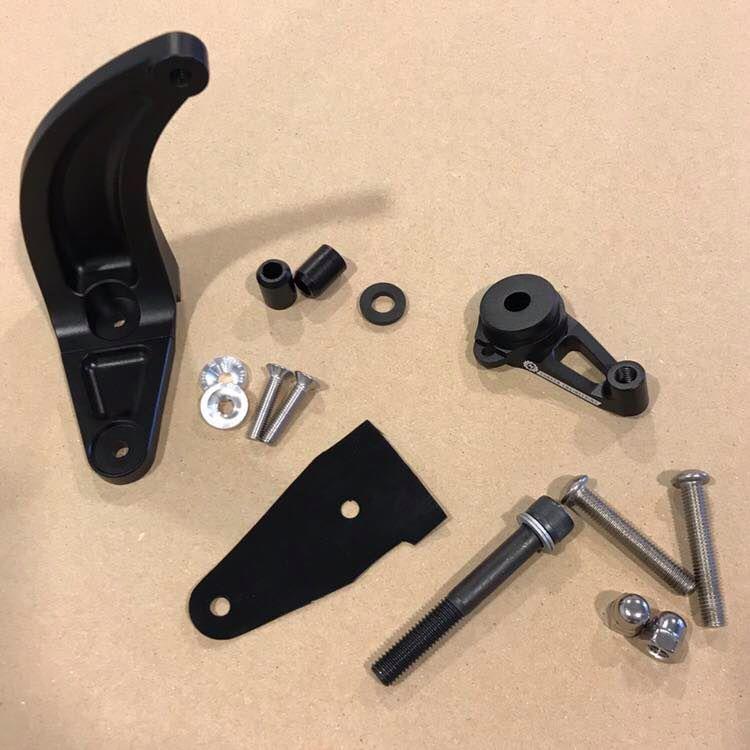

Kit de montage "V2" pour Ultra

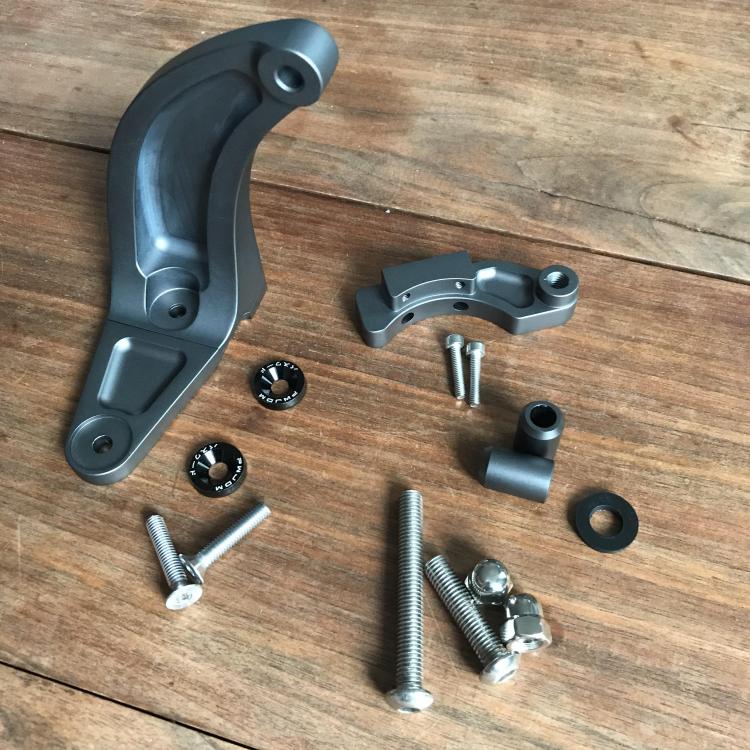

Kit de montage Spider/Raptor2




Exemple de kit "bricoleur" pour Thunder, visserie non montrée mais également fournie.

Des modifications mineures de design ont été apportées pour les prochains exemplaires.

Je pensais dans un premier temps fournir l'amortisseur, mais en le prenant vous même vous pouvez en personnaliser la couleur, et je me décharge de toute responsabilité concernant ce dernier. Je ne fournis donc pas.




Montage sur mon Ultra




Montage sur la Raptor d’un membre




Montage sur Thunder


Montage sur Spider




Montage sur Raptor2

Edited by sonkenn
