Réparation poignée KS-16S ?


rfnet
 Share

Recommended Posts

Bonsoir,

Le trolley de ma Kingsong (achetée en juillet 2017) ne m'avait pas posé de problème jusqu'aujourd'hui.

Alors que je descendais les escaliers, la roue s'est détachée sans crier gare (heureusement sur un palier), me laissant la poignée dans la main.

Me voici face à un mystère de la technique.

Rien ne semble cassé ni manquant (cf. photos), et la poignée s'emboîte facllement dans le rail, mais... s'en déboîte tout aussi facilement.

Je ne vois aucune vis, et je n'ose pas imaginer que, jusque-là, tout ça tenait avec de la super glu (plastique / aluminium).

Avez-vous déjà rencontré ce problème ?

L'avez-vous solutionné sans avoir dû racheter un trolley complet ?

Merci par avance de vos lumières !

IMG_4490.thumb.JPG.e5052a5aa674e4c323537893baee3532.JPGIMG_4482.thumb.JPG.bacedafb6477b6fd58167bf600589e08.JPGIMG_4493.thumb.JPG.aa4a18aa1b1f90511db493344a774259.JPG



Edited by rfnet
style
Link to comment
Share on other sites

il me semble sur la 18l il y a des vis qui tiennent le manche ,peut etre qu en 2017 le systeme etait different?



Une video de changement de trolley :







Edited by v5f06
Link to comment
Share on other sites

Merci pour cette vidéo. À 1:40, on voit effectivement dévisser ce qui pourrait être la première des deux vis de ma dernière photo. Cependant, sur la photo de Kingsong (https://www.kingsong-europe.com/fr/accessoires/322-poignee.html), la base de la poignée paraît avoir exactement la même hauteur que ce que je vois chez moi. Il n'y a pas de morceau plus protubérant qui s'insérerait dans le rail pour aller jusqu'à la vis, et on n'en voit pas non plus, me semble-t-il, sur cette vidéo.

Le rail chez moi est en aluminium, mais le système paraît identique... et toujours incompréhensible pour moi :)

Link to comment
Share on other sites

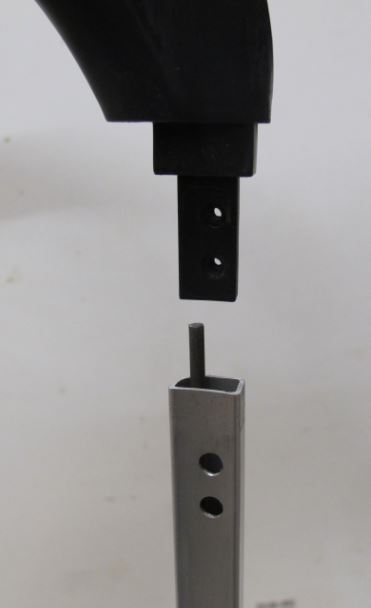

Ta poignée est cassée, comme d'hab c'est la partie centrale en plastique qui reçoit les 2 vis :

1768082080_KS16B-Poigne.JPG.8337132e7d8b2adc56a520c0d40f28cb.JPG Vis-ks16.JPG

J'ai l'impression que ce modèle d'origine a été changé, il faut probablement acheter la poignée avec les tringles.

Edited by Techos78
  • Thanks 1
Link to comment
Share on other sites

Tu peux upgrader vers le trolley noir avec la nouvelle poignée en alu où juste racheter une poignée plastique si tu arrives à ressortir les tiges qui sont restés dans le tube du trolley, ça m'était arrivé dans l'escalier de train aussi, heureusement qu'il est court 😅

attention le nouveau trolley est pas compatible avec l'ancien et inversement

Edited by Justin38
Link to comment
Share on other sites

Merci de vos réponses. En retirant les deux vis, je peux en effet extraire la « partie centrale en plastique » photographiée par  @Techos78. La cassure est si franche qu'il m'est difficile de la repérer ou de la sentir au toucher, mais en effet ça explique tout.


Maintenant, ce qui m'étonne est la photo de la pièce détachée vendue par Kingsong Europe (https://www.kingsong-europe.com/fr/accessoires/322-poignee.html), où semble manquer à la fois une vis et surtout cette fameuse partie centrale. De même dans la vidéo liée par @v5f06 où une seule vis est retirée. Je vais les contacter pour savoir ce qui conviendrait.

En attendant je vais devoir faire une réparation de fortune pour rendre la poignée fonctionnelle pendant quelques jours. Je posterai la photo ici si j'y arrive...

Edited by rfnet
ajout photo
Link to comment
Share on other sites

il y a une heure, rfnet a dit :

ce qui m'étonne est la photo de la pièce détachée vendue par Kingsong Europe (https://www.kingsong-europe.com/fr/accessoires/322-poignee.html), où semble manquer à la fois une vis et surtout cette fameuse partie centrale.

+1. J'ai vu ça aussi, je ne suis pas au courant. C'est pour ça que j'ai évoqué la possibilité d'une nouvelle version, incompatible, nécessitant de changer l'ensemble.

Cette cassure de poignée n'est pas rare, pour ma part j'ai constaté une certaine difficulté de verrouillage des deux côtés, et j'ai toujours claqué franchement la poignée en la repliant, et en décollant la roue du sol avec une certaine prudence. J'ai assez souvent soulevé la roue sans replier le trolley, ce qui permet de gérer facilement l'emballement. A ce propos, il est possible (?) que le nouveau modèle de poignée comporte un bouton anti-spinning, mais comme KS était plutôt parti sur un capteur d'effort... j'sais pas.

Il est probable que tu n'arriveras pas à réparer cette double cassure, d'autre ont essayé, y compris en print-3D. Aucune colle ne semble tenir, surtout pas les colles époxy, relativement solide mais d'adhérence misérable.

Bah, ça va te coûter 80€ et un démontage partiel... c'est la vie...

Si un membre du forum a une épave de KS16b/c/s, à votre bon cœur, siouplé...

Edited by Techos78
Link to comment
Share on other sites

Merci @Techos78, oui je n'essaierai pas de réparer. J'espère encore n'avoir à commander que la poignée, pas trop chaud pour payer 70 € et démonter la roue pour installer tout le trolley...

En attendant, ce bricolage de fortune devrait me permettre de descendre l'escalier (une main sous une pédale quand même) :




Edited by rfnet
Link to comment
Share on other sites

Lors du passage à la poignée en metal ils ont changé la position des vis: il n'y en a plus qu'une et plus en haut.
Tu devrais (en utilisant le trou sur la nouvelle poignée comme référence) pouvoir en percer un nouveau au bon endroit.
Le profil des tiges est le même.

Sinon il faudra trouver une poignée en plastic mais je ne sait pas s'il y en ai encore de disponible.

(édit: de rien surtout)









Edited by misc
Link to comment
Share on other sites

Il y a 4 heures, rfnet a dit :

La cassure est si franche qu'il m'est difficile de la repérer ...

Ça ne m'étonne pas. Cette roue a été dessinée par des petits jeunes qui ne savent pas ce qu'est une amorce à la rupture.

En mécanique, il faut souvent des congés, des congés, des congés. (j'en vois qui se frottent les mains, non, non, on parle bien de mécanique)

Il y a eu l'épisode lamentable des pédales fragiles qui ont été heureusement améliorées, mais on trouve encore beaucoup de plots de coque plastique qui cassent parce qu'elles ne demandent que ça. C'est nuuuuul, ça m'énerve, d'autant plus que les cao modernes peuvent incorporer des simulateurs qui calculent les contraintes. Bon, je vais me calmer pour retrouver mon niveau nominal de zénitude.......   Voilà, c'est fait. :)

Link to comment
Share on other sites

  • 1 month later...

De la vraie m... cette poignée de trolley 1ere génération, j'en ai cassé 2 et remplacé 2 , a la troisieme j ai arreté de changer cette saloperie de poignée. J'envisage un bricolage pour coller definitivement tout ça

Link to comment
Share on other sites

Salut @rfnet,

Ton pb de trolley est-il résolu? J'ai reçu un trolley neuf par erreur. Je ne sais pas quelle roue il équipe (il ressemble au tien), mais s'il te convient, je te le donne avec plaisir. J' envoie des photos si t'es intéressé.

  • Like 1
  • Upvote 1
Link to comment
