Posted (edited)

Salut tout le monde :byebye:

J'ai pour projet de convertir ma SM4P en bimoteur.

 Pour ce faire je vais acheter une deuxième batterie identique à ma 16Ah Panasonic, un deuxième contrôleur et un deuxième moteur.

Le montage est simple, chaque moteur aura son contrôleur et batterie pour alimenter le tout. Le contrôleur original du moteur arrière restera le principal avec lequel communiquera le LCD. Le câble 6 fils du LCD sera repiqué pour brancher le deuxième contrôleur. Je sais que l'un des 6 fils communique au LCD la vitesse donc il ne faudra que je branche que 5 fils, d'ailleurs à ce propos si quelqu'un à le schéma technique du câblage du LCD je suis preneur :biggerGrin:

Ensuite mon autre question est quel est le type du connecteur noir 6 pins ? Je n'ai pas l'impression que c'est un connecteur JST 6p.

@Erwanrcx @sonkenn @shivas @Didier.94600 @Carbonite



P1010296.JPG.52619d25a311ec2cb94addf951f9b2b3.jpg.11af2a4b15793c5bfabb8dddc1fae1d7.jpg

Edited by valentinoeval

Share this post


Link to post
Share on other sites
Posted (edited)
Il y a 3 heures, valentinoeval a dit :

Je sais que l'un des 6 fils communique au LCD la vitesse donc il ne faudra que je branche que 5 fils, d'ailleurs à ce propos si quelqu'un à le schéma technique du câblage du LCD je suis preneur :biggerGrin:

Le câble vert fait transiter l'info provenant de la gâchette d'accélération (tension entre 1 et 4 volts, 1 = 0%, 4 = 100%).

Extrait de la datasheet du capteur à effet hall AH49G :


Edited by Crypto83

Share this post


Link to post
Share on other sites

Et j’ai du stock

Share this post


Link to post
Share on other sites
Le 28/06/2019 à 18:25, Crypto83 a dit :

En effet c'était bien du JST 6p ;) J'ai commandé ça

https://fr.aliexpress.com/item/32841992199.html

D'accord donc si je ne branche pas le câble vert je n'aurais pas mon LCD en train de galérer à comprendre deux signaux de vitesse en même temps par chaque moteur



Share this post


Link to post
Share on other sites
il y a une heure, valentinoeval a dit :

D'accord donc si je ne branche pas le câble vert je n'aurais pas mon LCD en train de galérer à comprendre deux signaux de vitesse en même temps par chaque moteur

Le câble vert permet de donner l'information d'accélération de la gâchette vers le contrôleur. Ce n'est pas un indicateur de vitesse.

Si celui-ci n'est pas branché, la trottinette n'avancera pas car le contrôleur n'aura pas l'info qu'il faut avancer.

Share this post


Link to post
Share on other sites
il y a une heure, Crypto83 a dit :

Le câble vert permet de donner l'information d'accélération de la gâchette vers le contrôleur. Ce n'est pas un indicateur de vitesse.

Si celui-ci n'est pas branché, la trottinette n'avancera pas car le contrôleur n'aura pas l'info qu'il faut avancer.

Oui oui je comprends le principe.

Ce n'est pas grave car le contrôleur principal pour le moteur arrière lui aura ce câble de branché comme à l'origine, c'est pour le deuxième je ne voulais pas que ce fil de data vienne interférer avec le premier ;)

Share this post


Link to post
Share on other sites
Le 28/06/2019 à 15:21, valentinoeval a dit :

Salut tout le monde :byebye:

J'ai pour projet de convertir ma SM4P en bimoteur.

 Pour ce faire je vais acheter une deuxième batterie identique à ma 16Ah Panasonic, un deuxième contrôleur et un deuxième moteur.

Le montage est simple, chaque moteur aura son contrôleur et batterie pour alimenter le tout. Le contrôleur original du moteur arrière restera le principal avec lequel communiquera le LCD. Le câble 6 fils du LCD sera repiqué pour brancher le deuxième contrôleur. Je sais que l'un des 6 fils communique au LCD la vitesse donc il ne faudra que je branche que 5 fils, d'ailleurs à ce propos si quelqu'un à le schéma technique du câblage du LCD je suis preneur :biggerGrin:

Ensuite mon autre question est quel est le type du connecteur noir 6 pins ? Je n'ai pas l'impression que c'est un connecteur JST 6p.

@Erwanrcx @sonkenn @shivas @Didier.94600 @Carbonite



P1010296.JPG.52619d25a311ec2cb94addf951f9b2b3.jpg.11af2a4b15793c5bfabb8dddc1fae1d7.jpg



Le 28/06/2019 à 15:21, valentinoeval a dit :

Salut tout le monde :byebye:

J'ai pour projet de convertir ma SM4P en bimoteur.

 Pour ce faire je vais acheter une deuxième batterie identique à ma 16Ah Panasonic, un deuxième contrôleur et un deuxième moteur.

Le montage est simple, chaque moteur aura son contrôleur et batterie pour alimenter le tout. Le contrôleur original du moteur arrière restera le principal avec lequel communiquera le LCD. Le câble 6 fils du LCD sera repiqué pour brancher le deuxième contrôleur. Je sais que l'un des 6 fils communique au LCD la vitesse donc il ne faudra que je branche que 5 fils, d'ailleurs à ce propos si quelqu'un à le schéma technique du câblage du LCD je suis preneur :biggerGrin:

Ensuite mon autre question est quel est le type du connecteur noir 6 pins ? Je n'ai pas l'impression que c'est un connecteur JST 6p.

@Erwanrcx @sonkenn @shivas @Didier.94600 @Carbonite



P1010296.JPG.52619d25a311ec2cb94addf951f9b2b3.jpg.11af2a4b15793c5bfabb8dddc1fae1d7.jpg

@valentinoeval salut  j'ai vendu ma speedway mini4 pro   il me reste un moteur avec le pneu (moteur et pneu neuf) ainsi qu'un contrôleur neuf   plus en bony la roue avant 200km le tout pour 170€ hors frais de port je pense entre 15et 20€ vue le poids du moteur

Share this post


Link to post
Share on other sites
Posted (edited)
Il y a 14 heures, sevy13 a dit :



@valentinoeval salut  j'ai vendu ma speedway mini4 pro   il me reste un moteur avec le pneu (moteur et pneu neuf) ainsi qu'un contrôleur neuf   plus en bony la roue avant 200km le tout pour 170€ hors frais de port je pense entre 15et 20€ vue le poids du moteur

Salut @sevy13 Je viens d'acheter un contrôleur hier soir à un membre du groupe FB, Je peux avoir un moteur neuf FDP inclus par KWK à 150 environ donc si je prends le tien c’est moins que ce montant FDP inclus

Edited by valentinoeval

Share this post


Link to post
Share on other sites
Il y a 3 heures, valentinoeval a dit :

Salut @sevy13 Je viens d'acheter un contrôleur hier soir à un membre du groupe FB, Je peux avoir un moteur neuf FDP inclus par KWK à 150 environ donc si je prends le tien c’est moins que ce montant FDP inclus

salut @valentinoevalmon but était de faire un lot, le moteur est celui avec frein  à tambour et pneu plein j'attendrai donc encore .... merci de m'avoir répondu

Share this post


Link to post
Share on other sites
il y a 20 minutes, sevy13 a dit :

salut @valentinoevalmon but était de faire un lot, le moteur est celui avec frein  à tambour et pneu plein j'attendrai donc encore .... merci de m'avoir répondu

Oui je comprends, mais je viens juste d'en trouver un hier malheureusement je ne peux plus prendre le lot complet

Share this post


Link to post
Share on other sites

Bon je reviens aux infos ;)

J'ai fait les passages de câbles mais je n'arrive pas à faire fonctionner les deux moteurs pour mon deuxième contrôleur branché en parallèle sur le premier avec un Y que j'ai créé quel fil ne doit pas être branché ?



Edited by valentinoeval

Share this post


Link to post
Share on other sites

Salut,

Je trouve que c'est un défi ambitieux que tu t'es lancé. Les contrôleurs conçus pour fonctionner par paire sont différents (je pense que je t'apprends rien), je n'ai eu que des contrôleurs JP 60v 2*25A dans les mains (https://fr.aliexpress.com/item/33002638797.html). Le LCD (j'ai un LCD bleu) est branché à un seul des contrôleurs mais les deux contrôleurs ont des liens entre eux. C'est là que ça devient obscure pour moi.

Est-ce que tu comptes raccorder les batteries en parallèle ?

Est-ce qu'il n'y a pas un risque de déséquilibre en terme de consommation ? Je pense que le moteur arrière sera plus sollicité, donc au bout d'un moment la batterie du moteur arrière risque d'être significativement plus déchargée que l'autre et de créer un écart de tension.

En tout cas je vais suivre ton montage par curiosité. Bonne chance.



Share this post


Link to post
Share on other sites
Il y a 20 heures, valentinoeval a dit :

Bon je reviens aux infos ;)

J'ai fait les passages de câbles mais je n'arrive pas à faire fonctionner les deux moteurs pour mon deuxième contrôleur branché en parallèle sur le premier avec un Y que j'ai créé quel fil ne doit pas être branché ?



Certains PINs servent à alimenter le LCD (le rouge il me semble), je pense que tu peux déjà enlever un rouge (pour vérifier, il suffit de mesurer non branché, si il y a ~48v c'est bien ça).

Il peut être judicieux de laisser le noir afin d'avoir une masse commune entre les 2 contrôleurs (et batteries).

Le vert est l'info de l'accélération, il est donc utile pour les 2 contrôleurs.

Le bleu/jaune/orange, je ne me rappelle pas leur fonction.

Share this post


Link to post
Share on other sites

Bleu et jaunes sont RX et TX dans le contrôleur de DT3.

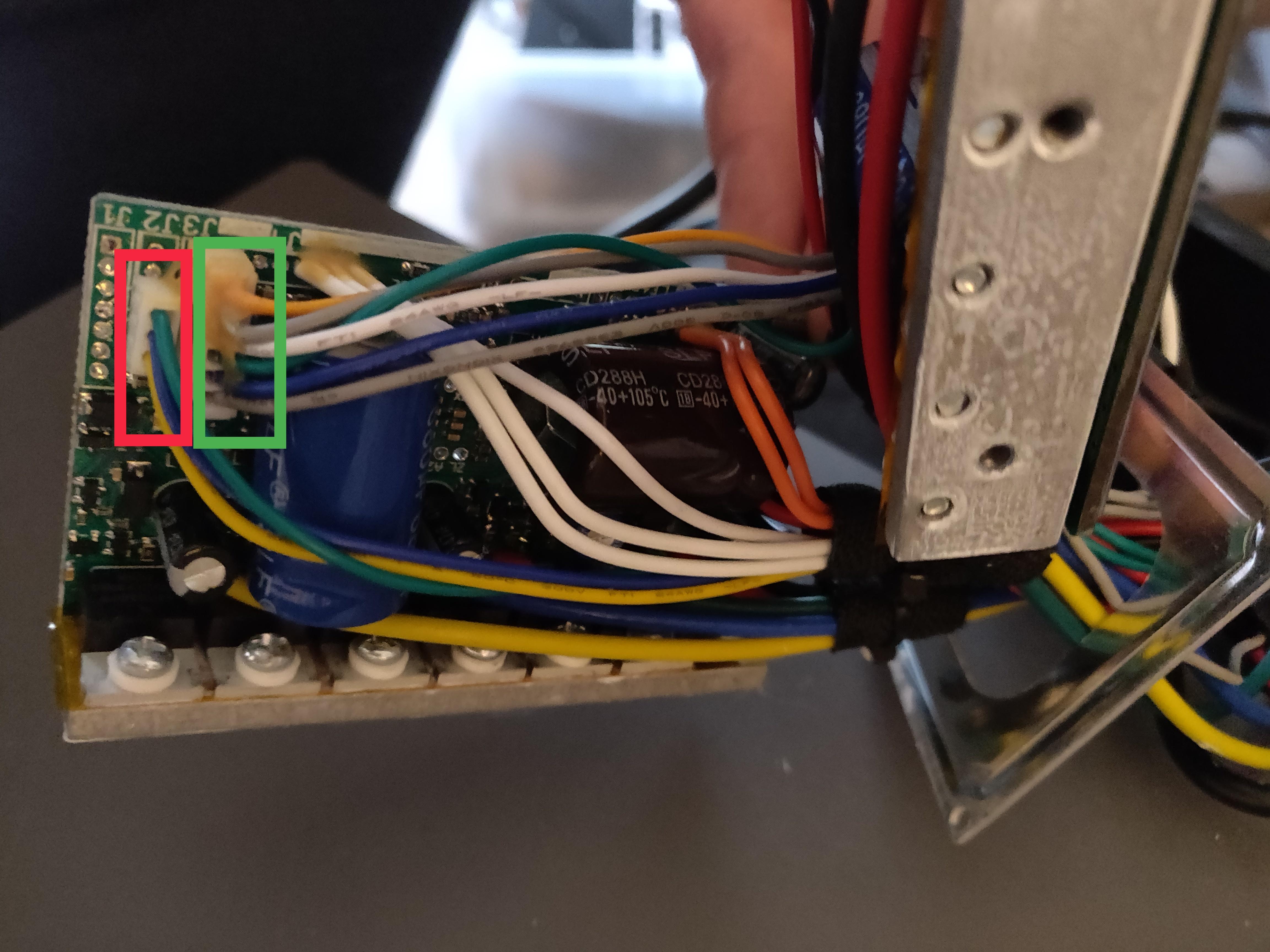

Dans l'encadré rouge sont les fils provenant du LCD vers le contrôleur 1, et l'encadré vert sont les fils sortant du contrôleur 1 vers le contrôleur 2.


Edited by Crypto83

Share this post


Link to post
Share on other sites

Merci @Crypto83 pour ces informations, je test ça ce soir si j'ai le temps et si tu vois une publication sur FB c'est que ça a réussi :D

EDIT : tu ne parles pas du fil orange, à tu des infos sur son utilité ?

Edited by valentinoeval

Share this post


Link to post
Share on other sites
il y a 42 minutes, valentinoeval a dit :

Merci @Crypto83 pour ces informations, je test ça ce soir si j'ai le temps et si tu vois une publication sur FB c'est que ça a réussi :D

EDIT : tu ne parles pas du fil orange, à tu des infos sur son utilité ?

Bleu et jaune sont Rx/Tx (Rx = Reception et Tx = Transmission) donc ils fonctionnent ensemble.

Je pense que le bleu/orange entre les 2 contrôleurs ont la meme fonction et qu'ils doivent êtres utilisés simultanément.

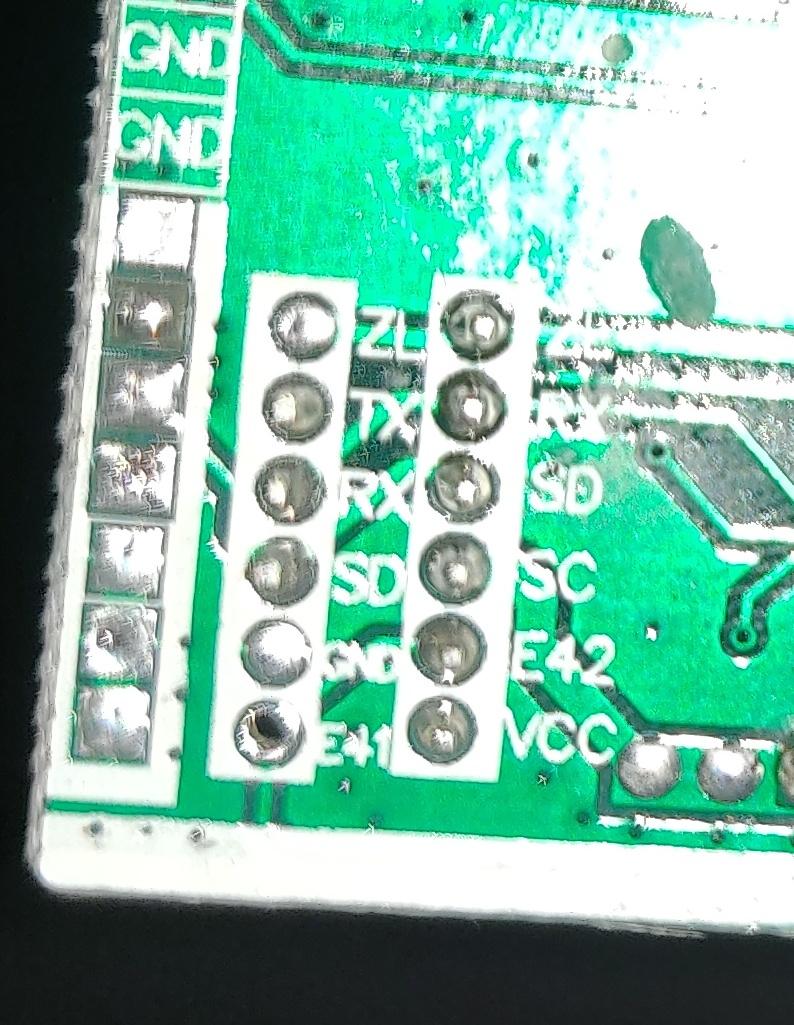

Voici le detail du marquage sur le PCB en face arrière  :


Edited by Crypto83

Share this post


Link to post
Share on other sites
il y a 52 minutes, Crypto83 a dit :

Bleu et jaune sont Rx/Tx (Rx = Reception et Tx = Transmission) donc ils fonctionnent ensemble.

Je pense que le bleu/orange entre les 2 contrôleurs ont la meme fonction et qu'ils doivent êtres utilisés simultanément.



Voici le detail du marquage sur le PCB en face arrière  :


D'accord donc deux paires de datas

Selon tous tes éclaircissements, quelles couleurs brancheraient tu pour piloter le deuxième contrôleur ?

Share this post


Link to post
Share on other sites
Il y a 3 heures, valentinoeval a dit :

D'accord donc deux paires de datas

Selon tous tes éclaircissements, quelles couleurs brancheraient tu pour piloter le deuxième contrôleur ?

A vue d'oeil, j'ai l'impression que c'est deux paires différentes, mais surement avec le même type d'info qui transiterai.

Ça fait : LCD => Contrôleur 1 => Contrôleur 2, donc visiblement soit les RX TX sont les mêmes, soit le contrôleur 2 ne communique qu'avec le contrôleur 1 et pas le LCD.

Fait des tests, si tu retires RX TX du contrôleur 2 est-ce que ça fonctionne ? ou est-ce que cela fonctionne avec les mêmes RX/TX (comme c'est actuellement) ?

Share this post


Link to post
Share on other sites
