Eclairages Ninebot One E+ et impression 3D.

[Mattgo]

Bonjour à tous,

Je souhaitais ajouter de l'éclairage à ma Ninebot One E+ dans le but d'être vu lorsque je rentre le soir. J'ai donc commandé des petites lampes pour vélo qui me semblaient adaptées, j'avais vu quelque part qu'elles pouvaient se clipser directement sur la coque du Ninebot, ce qui fonctionne mais a tendance à frotter légèrement avec la roue et la position des lampes étaient très basse (cf. photo qui suit) :

Solution: Attacher une des lampes au trolley grâce au caoutchouc fournit, mais pour l'autre côté... compliqué.
J'ai donc modélisé une petite attache en 3D assez discrète que j'ai vissé directement sur un des pas de vis existant (la E+ en possède devant et derrière) et voici ce que cela donne :

Les loupiotes sont mieux positionnées, plus de frottements avec la coque et je peux clipser les lampes en 2sec lorsque j'en ai besoin (le reste du temps elles restent dans mon sac).



Donc je partage le modèle qui peut s'imprimer sur n'importe quelle imprimante 3D (cela peut également servir pour clipser d'autres choses à la Ninebot) :
http://www.thingiverse.com/thing:1747703

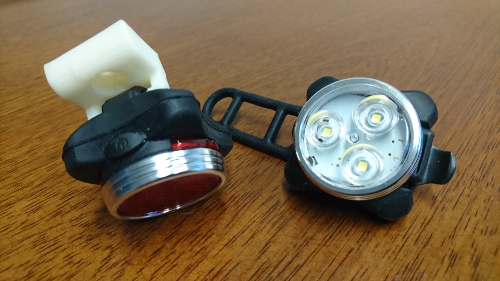

Les lampes que j'ai utilisées :
https://www.amazon.fr/gp/product/B01HIO9QXC/

Les vis adaptées :
https://www.amazon.fr/gp/product/B01EZZCCRY/


Bonne soirée,
Matthieu

Edited September 1, 2016 by Mattgo

[gyropat]

Merci @Mattgo pour ce post clair et précis avec les liens qui vont bien.

Je cherchais moi aussi à installer sur ma roue un système pour être vu et même si je n'ai pas une Ninebot One E+, je devrais pouvoir l'adapter sur la mienne.

Lampes commandées, reste plus qu'à trouver une imprimante 3D pour l'attache...

[Mattgo]

Tu as des pas de vis sur ta roue pour visser l'attache ?
Si tu as besoin que j'adapte un peu le modèle pour ta roue dis moi.

[gyropat]

merci @Mattgo pour ta proposition, pas de pas de vis ce sera probablement pour moi avec du double-face ou du scratch...

J'ai peu être un plan pour l'imprimante 3D chez un fournisseur, je te tiens au courant de l'avancement du dossier.

[gyropat]

Aujourd'hui, visite au Viscom à la porte de Versailles... C'est fait, merci à Kevin de Logicom.

[Mattgo]

Super ! J'espère que tu arriveras à l'adapter à ta roue.

Pour info, j'avais rendu l'attache légèrement dur à clipser pour que ça tienne bien en place. J'ai peur qu'en mettant du double face, tu arraches l'attache en essayant de clipser la lampe... si c'est le cas tu pourras je pense limer légèrement l'attache pour rendre le clipsage plus souple.

[gyropat]

Ok, je te fais un retour dès que je reçois les lampes et que j'ai le temps de m'en occuper (pas ce week-end en tout cas...).

[gyropat]

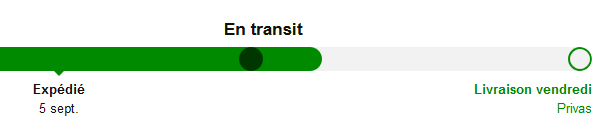

Lampes reçues ce matin, maintenant y'a plus qu'à...

[gyropat]

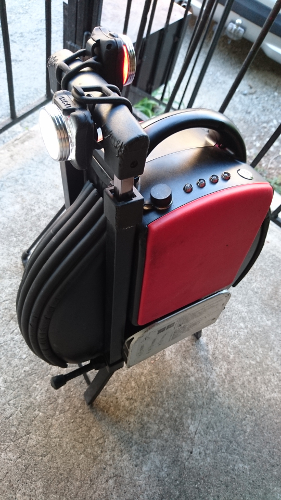

Bon alors, plus d'un mois après et quelques essais, j'ai opté tout bêtement pour l'accrochage sur la poignée du trolley... avec les caoutchoucs fournis et sans la pièce en 3D

Accrocher l'ensemble led + pièce 3D avec du velcro collé au double-face ne tient pas  : la surface utilisée est trop petite et ne supporte pas le poids de l'ensemble.

Reste la possibilité d'ouvrir la coque pour trouver un emplacement où percer et visser la pièce 3D, mais j'attendrai la fin de la garantie...

Ca vaut ce que ça vaut, mais au pire ça me signale aux autres usagers des lieux de circulation divers et variés... et pour mieux voir le terrain, reste toujours la frontale sur le casque.

A+ pour de nouvelles aventures

[tzaro]

@Mattgo

Merci beaucoup pour cette initiative. Si j'arrive à mettre la main sur un imprimante 3D je vais essayer. C'est une excellente solution à un vrai problème.

L'impression 3D ouvre des avenues...

Edited October 11, 2016 by tzaro

[gyropat]

Tout à fait d'accord @tzaro, l'imprimante 3D est l'avenir de Bob le Bricoleur.

Plus sérieusement, je connais plusieurs personnes qui seraient intéressées (notamment dans le modélisme ferroviaire ou les ateliers solidaires et participatifs de réparation de machines diverses et variées, notamment dans l'électroménager où le gaspillage et la gabegie sont énormes) et je réfléchis à un achat groupé avec mise à dispo de chacun des participants dans le cadre d'une association voire même de la mairie du village. Il y a plein de possibilité avec cette technologie. Reste le problème du prix si on veut du matos qui tienne la route...

[tzaro]

il y a 9 minutes, gyropat a dit :

Tout à fait d'accord @tzaro, l'imprimante 3D est l'avenir de Bob le Bricoleur.

Plus sérieusement, je connais plusieurs personnes qui seraient intéressées (notamment dans le modélisme ferroviaire ou les ateliers solidaires et participatifs de réparation de machines diverses et variées, notamment dans l'électroménager où le gaspillage et la gabegie sont énormes) et je réfléchis à un achat groupé avec mise à dispo de chacun des participants dans le cadre d'une association voire même de la mairie du village. Il y a plein de possibilité avec cette technologie. Reste le problème du prix si on veut du matos qui tienne la route...

En fait c'est plus que l'avenir de "Bob le bricoleur"

L'impression 3D peut profondément changer la manière dont nous consommons les biens et nous les produisons, en permettant aux consommateurs d'acheter le plans d'objets pour le fabriquer chez eux, plutôt que de se déplacer en magasin pour acheter des produits finis.

Il s'agirait d'une mutation profonde de notre société et ne va pas sans poser de nombreuses questions, en particulier celle du droit d'auteur et du piratage, de l'impact sur l'industrie de production etc...

[Zorgalouf]

Je trouve qu'avoir chacun une imprimante serait aussi une hérésie, pour imprimer quelques trucs dans l'année. Je préférerais des imprimantes 3D communautaires, ou utilisable en location dans un atelier par exemple, afin qu'une seule machine serve au maximum de personnes possibles.

Par contre, c'est clair, ça ouvre des possibilités, mais il faut s'y connaître un peu en dessin technique et tout, non? Perso, ya bien des trucs qui je ferais mais je m'y connais pas. faudra que je me penche dessus un jour.

[Feyd]

@Zorgalouf : ce n'est pas si complexe que ca au niveau dessin, ca prendra plus de temps àà un novice qu'a un dessinateur technique, c'est sur, mais globalement pour des pièces simples ça reste simple.

L'idée d'une imprimante communautaire est très bonne, mais il faut à mon avis beaucoup de temps pour le mettre en place, mais la voie de la mairie me semble la plus simple à mettre en œuvre.

[gyropat]

Effectivement l'atelier solidaire et/ou la mairie sont probablement les meilleures solutions pour l'instant.

Pour ce qui est des modèles, il en existe une multitude sur internet :

"La méthode la plus simple si vous n’avez ni les moyens ni la compétence technique, c’est de récupérer directement votre fichier sur une plateforme de partage. Il existe une multitude de sites web proposant gratuitement ou pas ce genre de modèles. Peu nombreux, ont peut déjà citer parmi les sites français, Sketchfab une plateforme gratuite créée en 2012 qui dispose déjà de 100 000 modèles en ligne. Sa particularité c’est de pouvoir y échanger et visualiser les plans 3D directement via le navigateur."

[Brome]

On peut trouver des imprimantes 3D et autres machines souvent coûteuses dans des fablabs un peu partout. Il y a peut-être un fablab près de chez vous... http://fablabo.net/wiki/Cartographie_des_fablabs_français

Et si ce n'est pas le cas, en créer un avec d'autres bricoleurs peut devenir une aventure intéressante.



@gyropat, un simple collier de serrage en plastique passé autour de la poignée, du côté arrière, ça ne suffirait pas pour clipser le feu arrière ?

[gyropat]

à l’instant, Brome a dit :



à l’instant, Brome a dit :



@gyropat, un simple collier de serrage en plastique passé autour de la poignée, du côté arrière, ça ne suffirait pas pour clipser le feu arrière ?

Pas c..., faudra que j'essaye.



[Mattgo]

Il commence à y avoir pas mal de choses qui simplifie la conception et l'impression 3D.
En suivant quelques tutos sur internet il est très facile de modéliser de petites pièces sur mesure.

Pour les impressions ponctuelles il existe aussi des sites de partage d'imprimante entre particuliers, vous choisissez une imprimante pas loin de chez vous et moyennant quelques euros en plus du coût du plastique vous pouvez avoir une pièce assez rapidement.

https://www.3dhubs.com/paris
(J'y avais ajouté mon imprimante au début, je l'ai finalement enlevé car je manquais de temps pour réaliser les commandes mais c'est une bonne plateforme)



[Zorgalouf]

Merci pour les infos tout le monde!

[Guest]

Bonjour à tous,

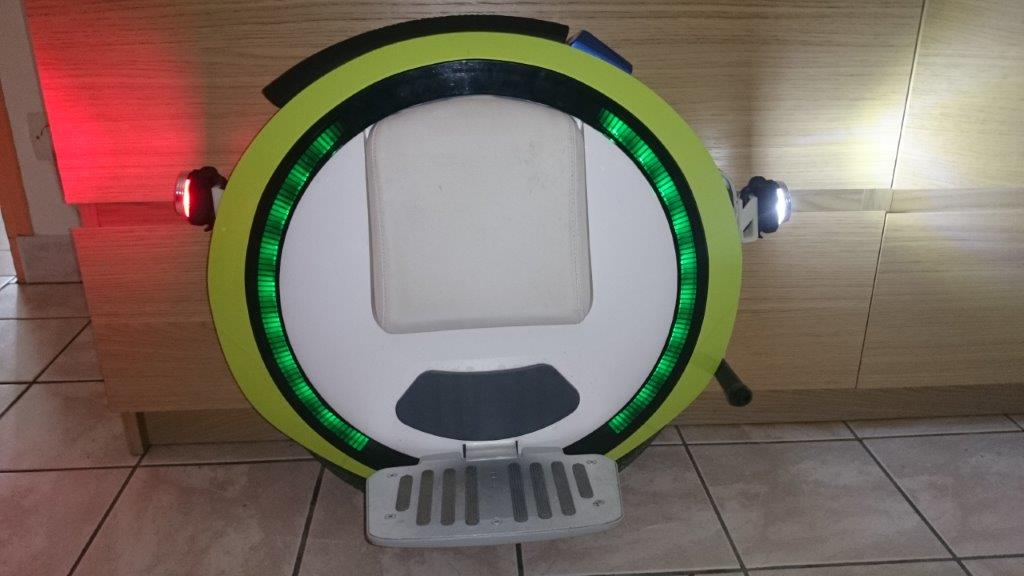

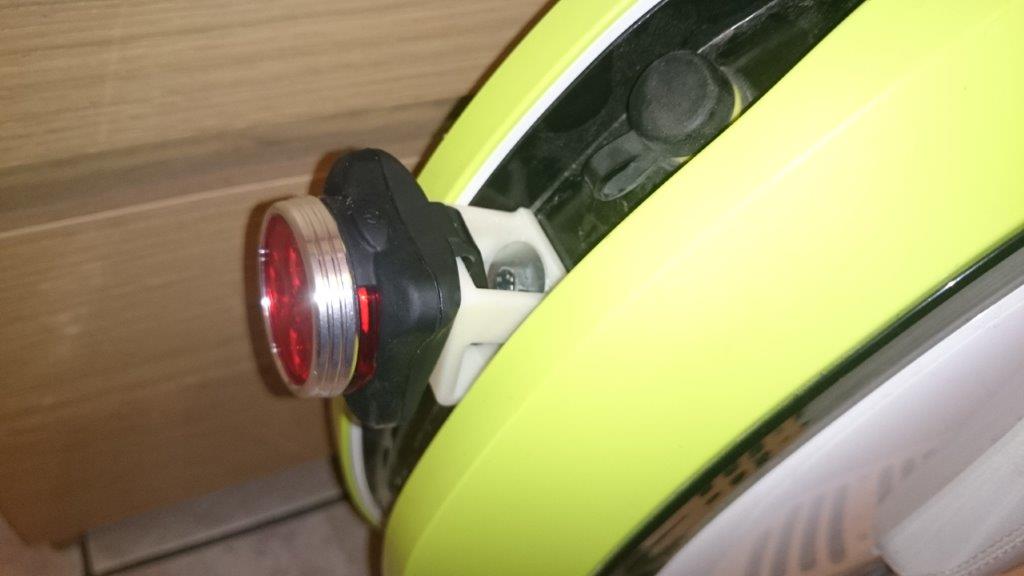

En suivant vos très précieux conseils, j'ai donc travaillé sur 2 supports pour mettre de l'éclairage sur ma roue en ces jours de plus en plus sombre

J'ai commandé mes lampes sur Amazon:  https://www.amazon.fr/gp/product/B01HIO9QXC/  et réalisé 2 supports sur imprimante 3D.

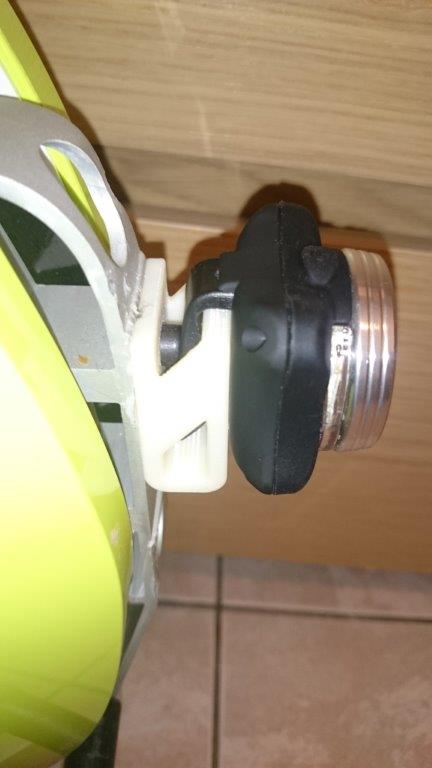

Le support avant est prévu pour la béquille de la Ninebot.





  Je joints les 2 fichiers .STL pour l'imprimante 3D

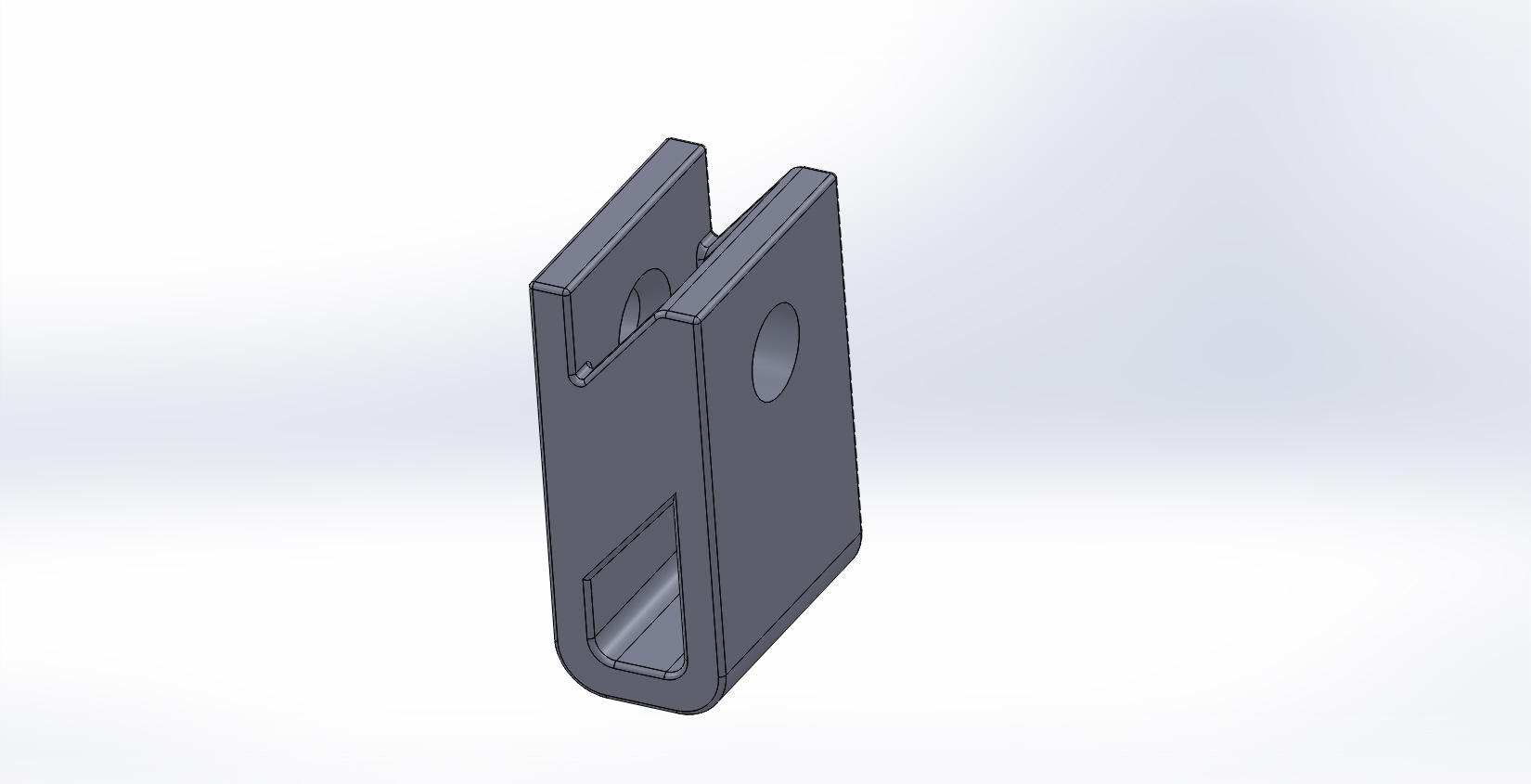

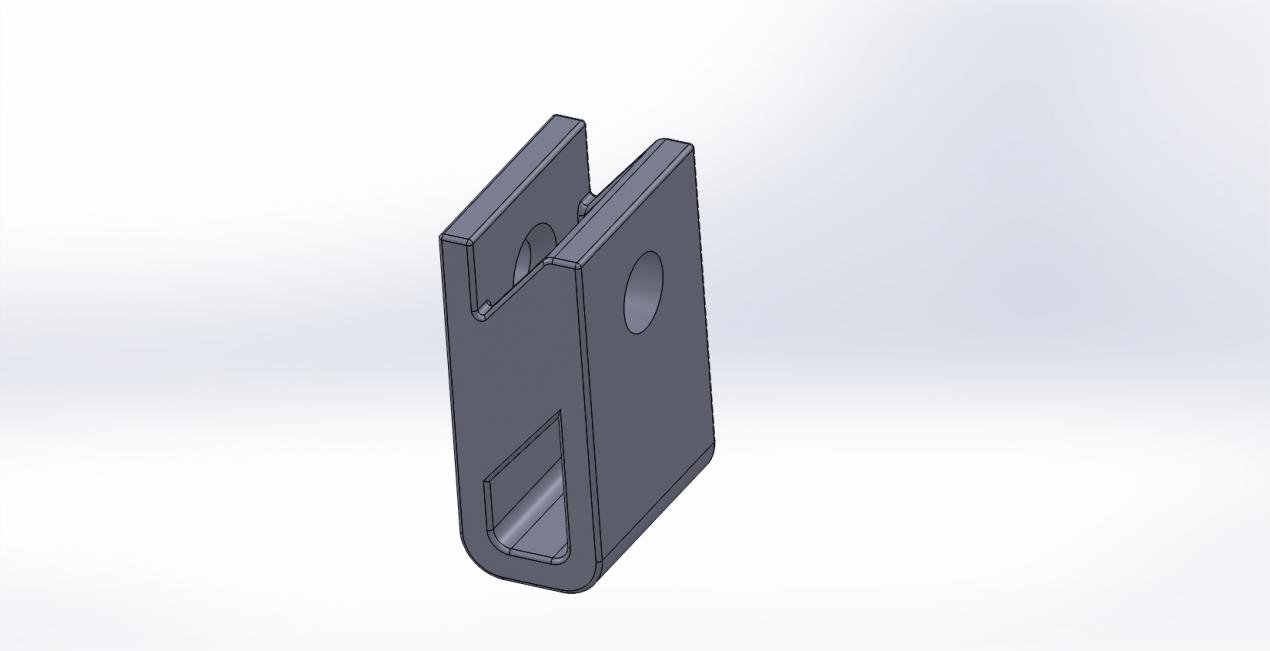

SUPPORT AV.STL

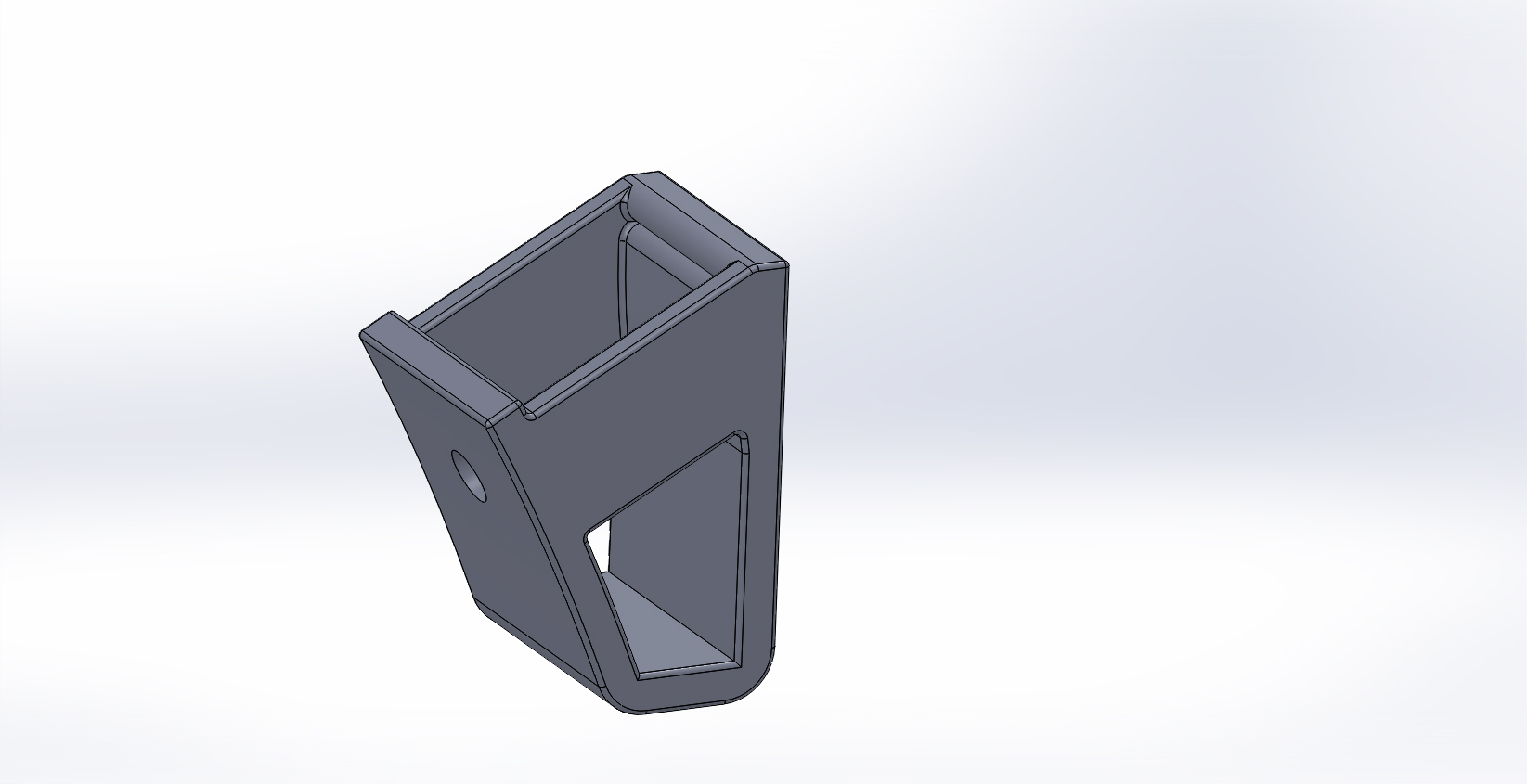

SUPPORT ARRIERE.STL

Merci encore pour vos précieux conseils qui m'ont permit de réaliser le mien.

Bon weekend à tous
