Kingsong KS16B vue de l'intérieur


Addwyn

Messages recommandés

Ouverture de ma Kingsong KS16B:

Il n'y a aucune vis cachée derrière les deux pads latéraux (ceux qui arborent le logo Kingsong) donc inutile de les décoller ! Par contre, il faut décoller les petits pâds "cache-vis" qui sont derrière les pédales et déclipser le plastique noir en arc de cercle qui recouvre les LEDs latérales pour déposer les circuits imprimés qui portent ces LEDs et pour accéder aux autres vis.

Voici l'emplacement des vis de coque extérieure :

Shell's screws positions.png



En plus des vis, il y a aussi des crochets le long du bandeau noir périphériques (3 crochets de chaque coté de chaque coque) :

(Une fois la coque décrochée, ne pas oublier de débrancher le haut-parleur avant de déposer totalement la coque !)

shell's hooks.png



Le long du bandeau noir périphérique, on distingue les trous dans lesquels s'insèrent les crochets des coques de chaque face de la roue :

emplacements des crochets.png



Le bandeau noir périphérique est fixé par 3 vis sur chaque face de la roue :

bandeau périphérique noir.jpg



Les phares ne sont pas fixés. Une fois le bandeau noir retiré, ils "tombent" tout seul:




La carte contrôleur est placée à l'horizontal tout en haut, juste au dessous du bouton de mise en marche.

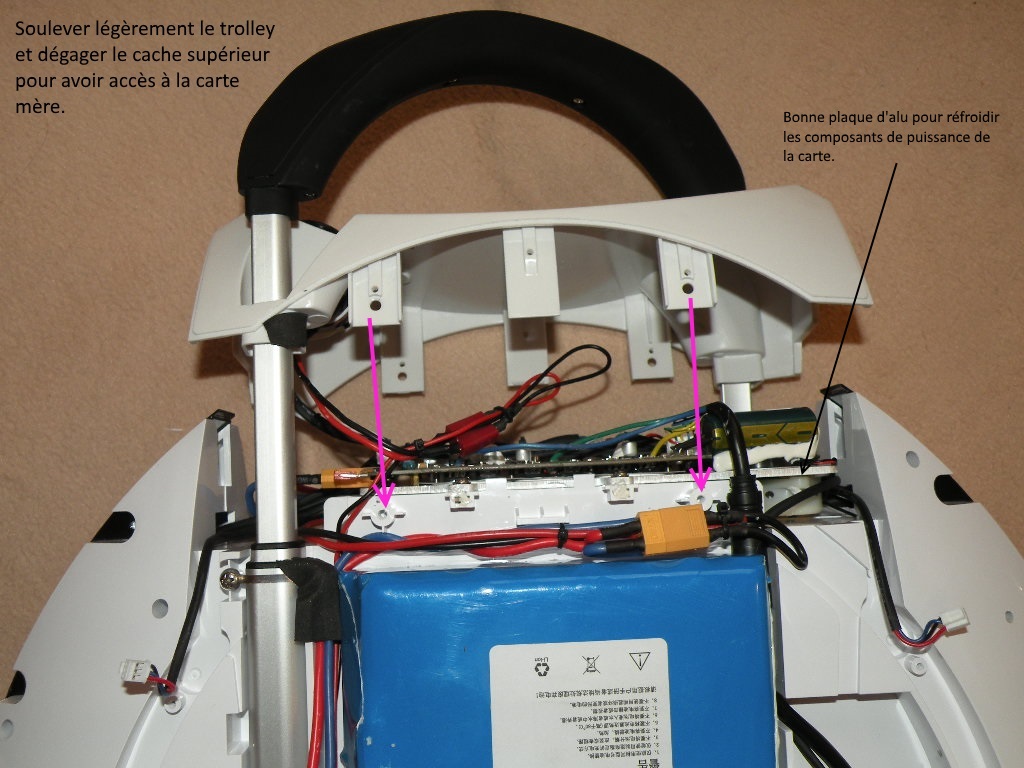

Pour y accéder, il faut dévisser les 4 vis (2 pour chaque face de la roue) qui maintiennent le capot supérieur puis lever un peu la poignée pour pouvoir soulever le capot en le faisant coulisser le long des bras de la poignée:




Le trolley est fixé par le dessous:


Modifié par Addwyn
  • +1 3
Lien vers le commentaire
Partager sur d’autres sites

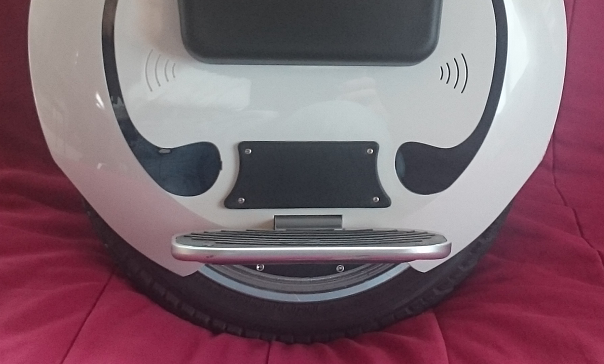

Pour le remontage, je n'ai pas recollé les petits pads "cache-vis" qui sont derrière les pédale (car je trouve absurde de "coller" une pièce censée être démontable O.o ). J'ai simplement refixé les pads en vissant les vis d'origine "à travers" les pads au lieu de les visser "au dessous" des pads.

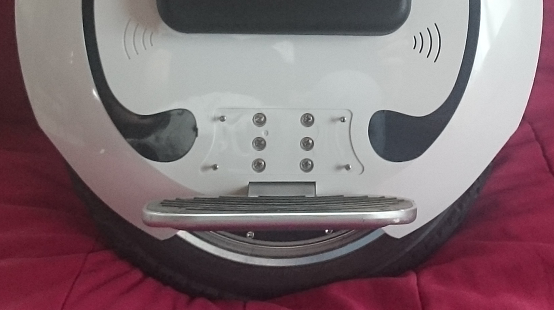

Nettoyage des résidus de colle :




puis vissage du pad sans le coller:


Modifié par Addwyn
Lien vers le commentaire
Partager sur d’autres sites

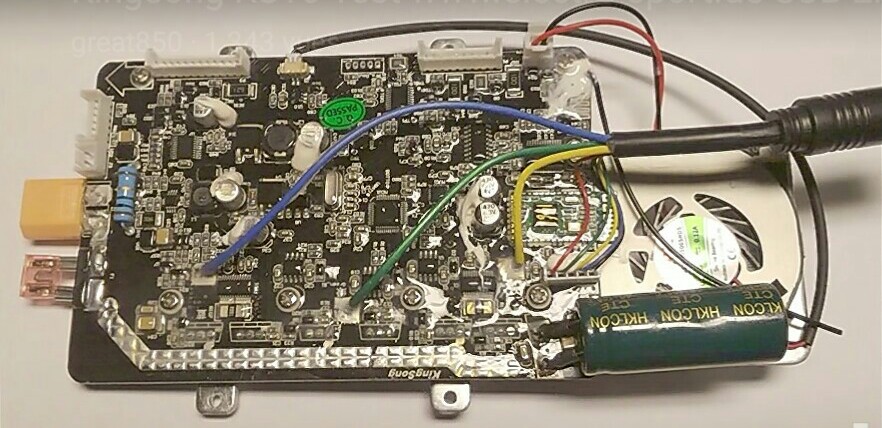

La carte contrôleur vue de dessus (photo extraite d'une vidéo Youtube) :


Tout à gauche, en jaune, c'est la prise de branchement des batteries et, en rose translucide, c'est le fusible (40 A).



Modifié par Addwyn
Lien vers le commentaire
Partager sur d’autres sites

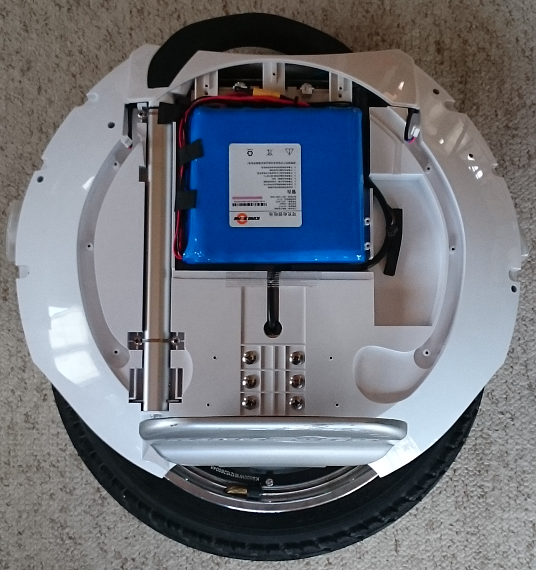

Les batteries (340Wh de chaque coté dans mon cas) occupent tout l'espace disponible dans les pads latéraux. Il ne reste pas d'espace disponible:

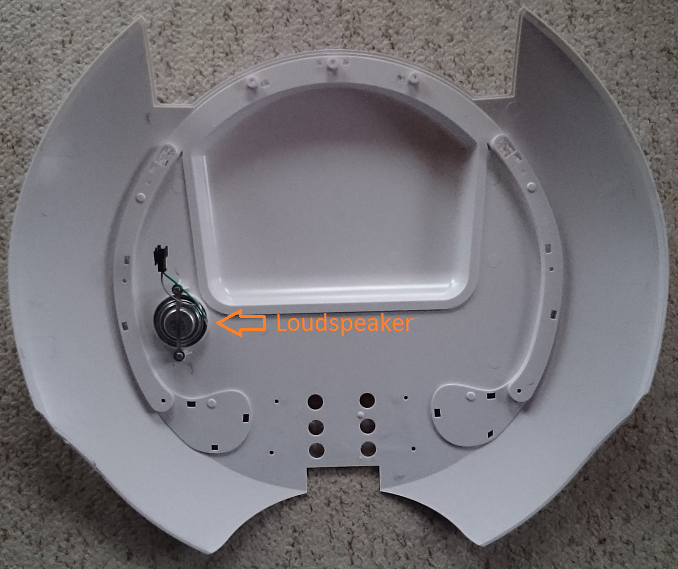

Le creux situé à droite de la batterie (légèrement plus bas que la batterie, là où passe le câble noir) permet d'accueillir l'épaisseur du haut-parleur (qui est fixé sur la coque extérieure) :


Modifié par Addwyn
  • +1 1
Lien vers le commentaire
Partager sur d’autres sites

Merci @Addwyn pour ces photos.

Tu m'as grillé d'une petite heure :) , je venais de finir de changer mon fusible (et ca marche !!!!!) et de préparer des photos.

Merci d'ailleurs de m'avoir soufflé à l'oreille cette petite manip et me donner quelques infos par MP.



Je profite de ton post pour y ajouter quelques autres photos.

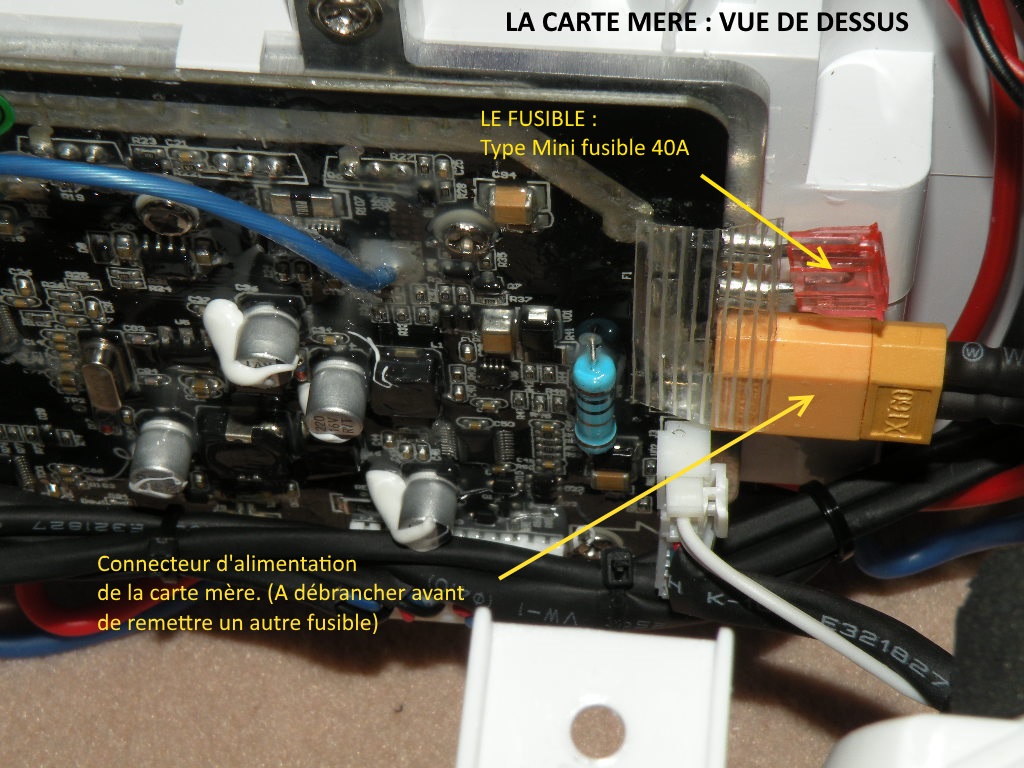

La carte mère :

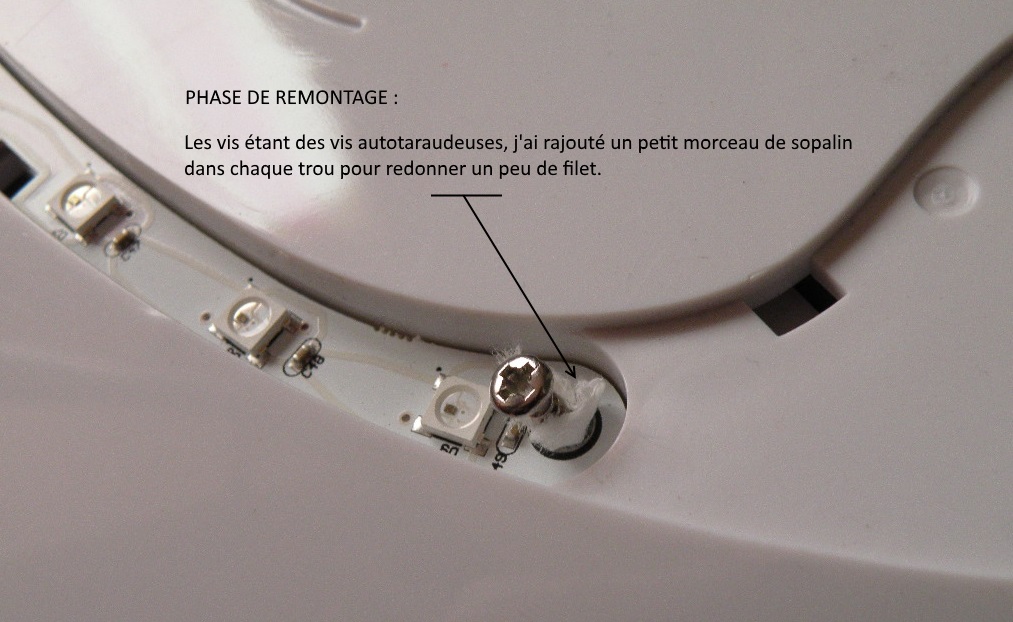

La phase de remontage : Les vis étant des auto-taraudeuse, j'ai enfilé un petit morceau de sopalin dans chaque trou pour redonner un peu de filet.

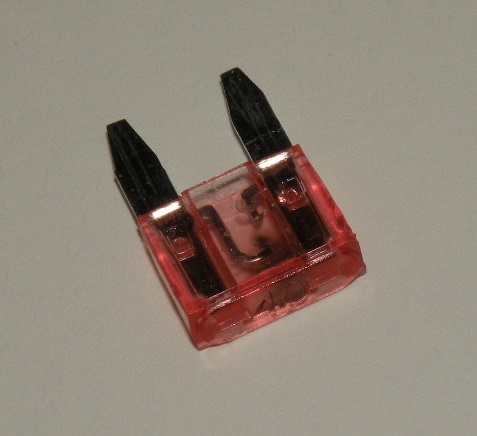

Et bien sur, le fusible : Type mini fusible 40A






Modifié par wylless51
  • +1 3
Lien vers le commentaire
Partager sur d’autres sites

Il y a 8 heures, wylless51 a dit :

Merci @Addwyn pour ces photos.

 je venais de finir de changer mon fusible (et ca marche !!!!!) .

Super ! Je suis content pour toi que ça ne fût qu'une histoire de fusible.

Par contre, comme tu étais en firmware v1,18 lorsque ton fusible a grillé, ta mésaventure prouve que les corrections faites par Kingsong dans le firmware v1,17 n'ont pas résolu tous les problèmes de fusible...



Merci pour les photos supplémentaires ;)

Modifié par Addwyn
Lien vers le commentaire
Partager sur d’autres sites

à l’instant, Addwyn a dit :

Par contre, comme tu étais en firmware v1,18 lorsque ton fusible à grillé,...............

Lors de mon apprentissage, j'ai quand même fait souffrir ma roue et je n'avais pas encore mis à jour la version 1.18

Il est fort possible que mon fusible était déjà bien 'entamé' avant ma mise à jour.

Lien vers le commentaire
Partager sur d’autres sites

à l’instant, cris6550 a dit :

Pour le fusible, un fusible 40A automobile doit pouvoir le remplacer....

Sur les fusibles auto classiques, la largeur des broches n'est pas du tout la même.

On peut facilement trouver se type de mini fusible mais en 30A maxi. (Norauto entre autres)

J'ai juste trouvé sur AliExpress, mais vendus par 100

http://fr.aliexpress.com/item/100pcs-lot-40A-ATM-Mini-Auto-Car-Blade-Fuse-Using-For-SUV-Auto-Car-Motorcycle/1812133022.html?spm=2114.44010208.4.67.hc0pnp

Peut être en allant chez des spécialistes auto, mais en tous les cas, j'ai testé norauto et magasin électronique et il n'ont pas. (Max 30A)

Si quelqu'un a un plan, je suis preneur.

Lien vers le commentaire
Partager sur d’autres sites

il y a 50 minutes, wylless51 a dit :

Sur les fusibles auto classiques, la largeur des broches n'est pas du tout la même.

On peut facilement trouver se type de mini fusible mais en 30A maxi. (Norauto entre autres)

J'ai juste trouvé sur AliExpress, mais vendus par 100

http://fr.aliexpress.com/item/100pcs-lot-40A-ATM-Mini-Auto-Car-Blade-Fuse-Using-For-SUV-Auto-Car-Motorcycle/1812133022.html?spm=2114.44010208.4.67.hc0pnp

Peut être en allant chez des spécialistes auto, mais en tous les cas, j'ai testé norauto et magasin électronique et il n'ont pas. (Max 30A)

Si quelqu'un a un plan, je suis preneur.

Ceux-ci ?

https://goo.gl/dMVBUJ

Lien vers le commentaire
Partager sur d’autres sites

D'après mes échanges par MP avec @Addwyn, il semblerait de part son expérience qu' il existe 2 types de mini fusible 40A, avec des couleurs et des largeurs de pattes légèrement différentes, l'un des modèles n'étant pas adapté car présentant du jeu une fois en place.

Si on commande, le tout, c'est d'être certain du modèle.

@Addwyn, si tu nous écoutes, éclaire nous !!

  • J'aime 1
