2500 Volts 😱 😱 ! ! ! Où s'arrêtera l'escalade ? ? ?

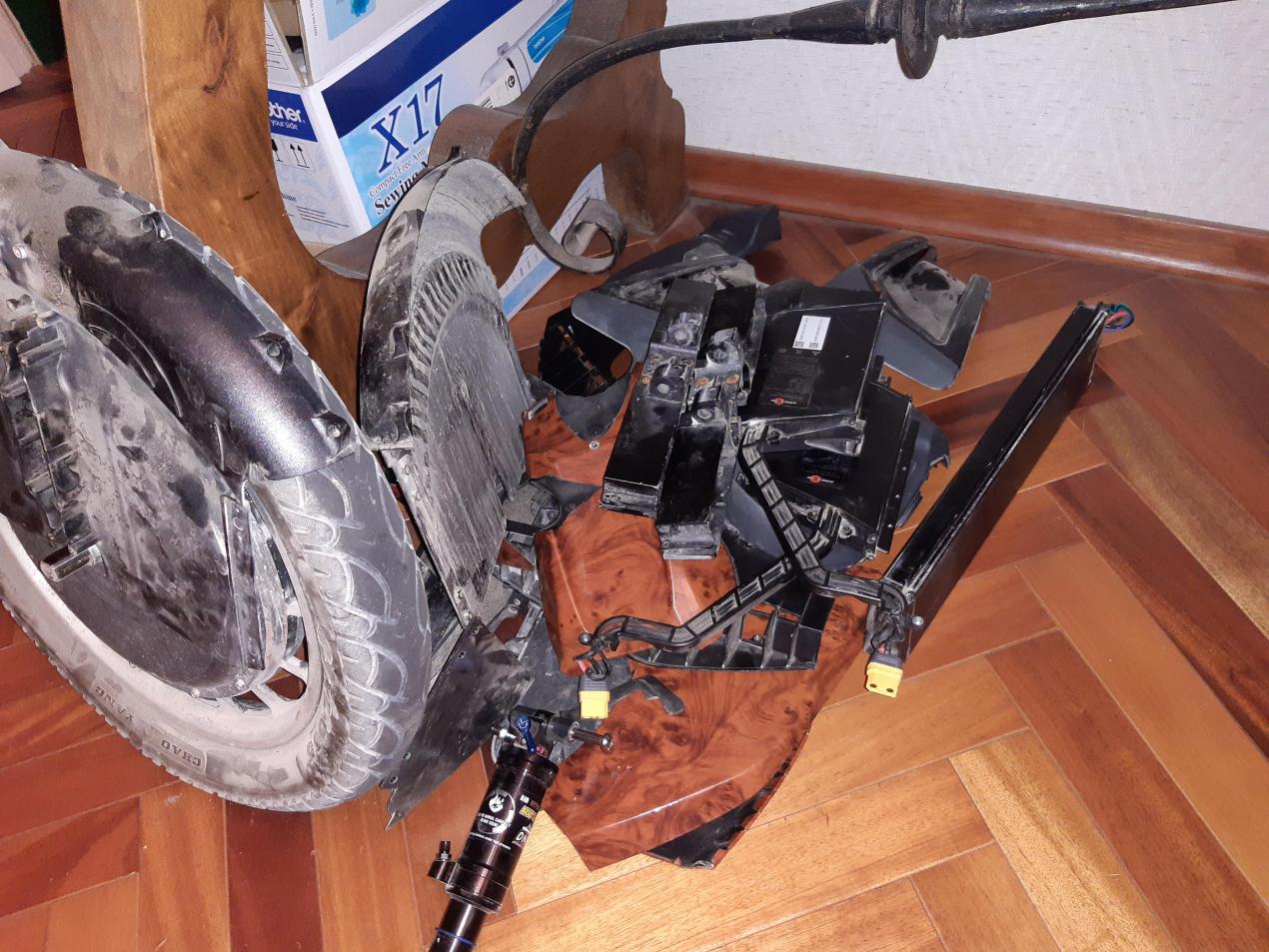

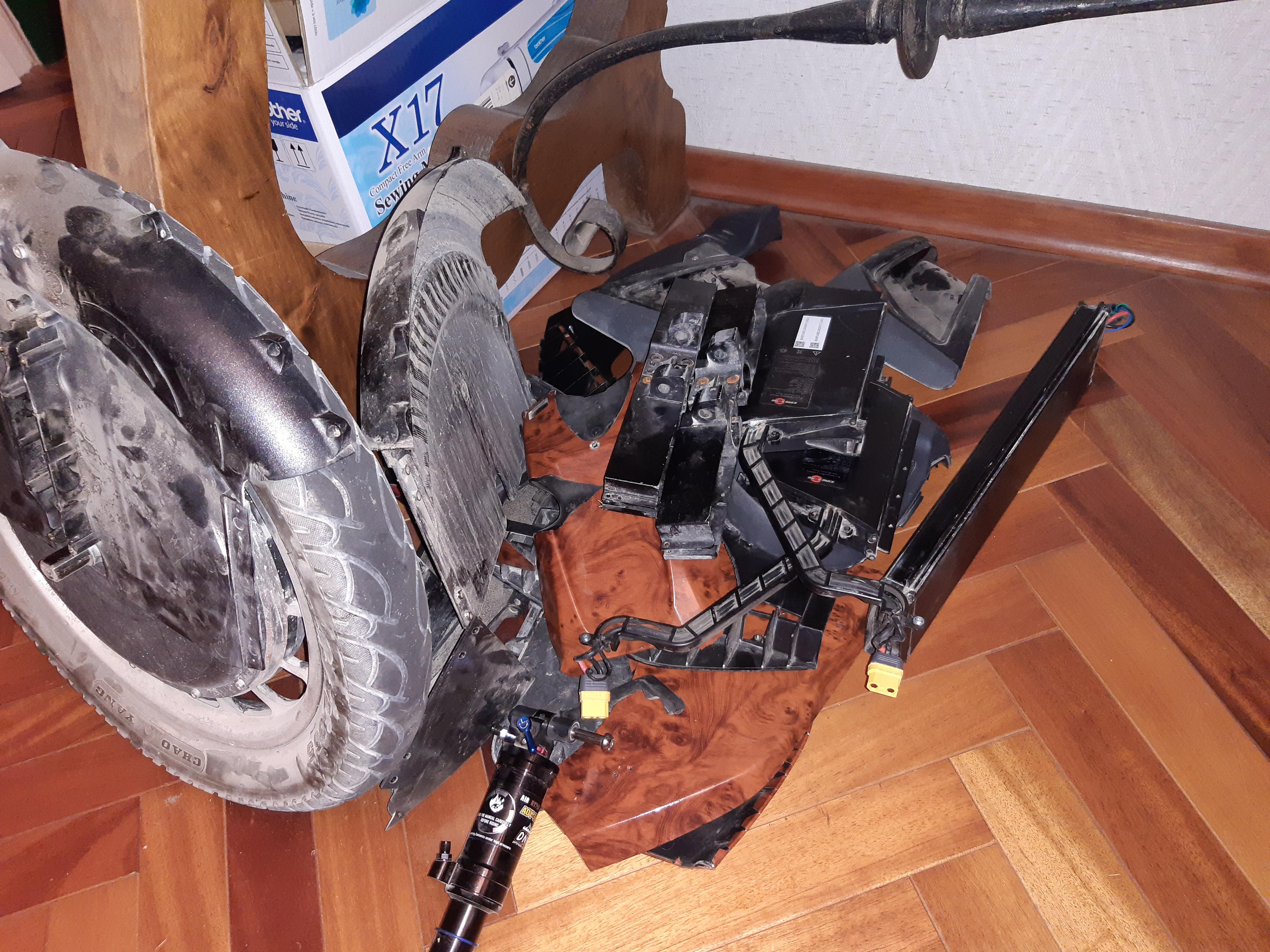

Bon j'ai quasi terminé le remontage. Reste plus que l'amélioration du trolley à peaufiner. J'ai aussi mis les joints spi sur les roulements, je trouve que ça le fait plus ou moins bien (ou mal). Déjà c'est plutôt dur à mettre en place, il aurait fallu biseauter légèrement les flasques au préalable. Ensuite vu qu'ils débordent en épaisseur, c'est plus difficile de remettre le moteur en place en intercalant les deux cales d'épaisseur. Et enfin les joints apportent une résistance sensible (et dans mon cas inconstante) à la rotation. Avec un peu de chance ça va se roder à l'usage. Encore un (petit) bémol : refermer le compartiment électronique en interposant le joint caoutchouc pour l'étanchéité, c'est une vraie galère. Pour un résultat dont on ne saurait dire s'il est efficace ou pas. J'espère que ce week-end je pourrai enfin l'essayer pour de bon !

@RolluS du coup tu fais quoi ? Tu installes le nouveau ou tu continues avec le ZX fiabilisé ?

En fait je ne suis pas sûr que l'impression 3D soit la techno la plus appropriée pour faire ces pièces. Elles ne sont pas assez épaisses pour qu'on obtienne quelque chose de solide.

C'est exactement ce que je comptais faire. En fait j'en ai déjà imprimé une première ébauche, ratée.

Idem chez moi. J'espère que tu les as remplacées... Je vais aussi commander les joints spi, ça a l'air de le faire. Bon, nouvelle pause, je suis à nouveau "au vert" pour quelques jours, et je n'ai pas emporté de devoirs de vacances. A mon retour il restera à régler de jeu dans le trolley, et on pourra (enfin) commencer à rouler.

Je n'ai rien compris à la vidéo... Les tarauds sont coniques, pour réaliser le filetage progressivement au fur et à mesure qu'ils rentrent dans la pièce à fileter. Sur un M3, je dirais (un peu au pif) que les 10mm au fond du perçage ne seront pas bien filetés. Sur un trou de 25 mm il ne t'en resterait en gros que 15 d'exploitables.

25 largement suffisant amha. Attention si tu utilises de la tige filetée, pour réaliser le filetage il faut que ton perçage soit traversant. Je ne vois pas trop l'intérêt d'un truc fileté vs une goupille lisse.

Tu n'en profites pas pour installer des goupilles ?

@tokumeino le problème c'est qu'ils ont utilisé des pièces standard, mais ont raté les alésages.

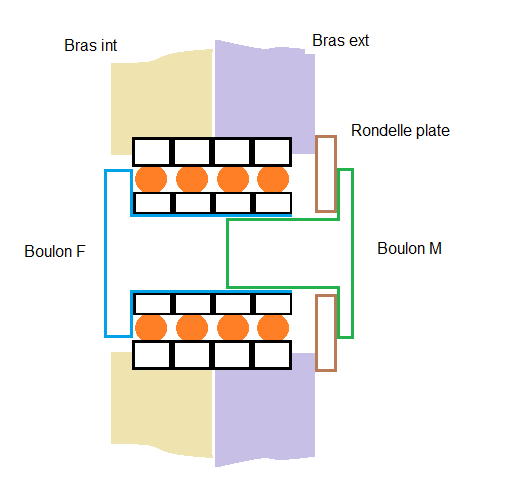

@deadubed Les axes sont en 12mm, avec à chaque extrémité un filetage femelle M8 dans lequel vient une vis dont la tête fait quelque chose comme 14 (je ne les ai pas sous la main pour mesurer) Les bagues d'origine ont un diamètre int de 12, ext de 14. C'est pour ça qu'il y a énormément de jeu dans les alésages de 14,3. En mettant celles dont tu donnes le lien, ça ne réduira pas le jeu.

J'ai préféré me réserver la possibilité d'un retour en configuration d'origine. Pas évident si on élargit les alésages dans la suspension.

Je suis parti de bagues standard diamètre interne 12, externe 15. J'ai réduit le diamètre externe à 14,3 et la longueur hors épaulement à 5,2. Pour les deux bagues du haut (fixation sur le châssis) il faut aussi réduire l'épaisseur de l'épaulement à 1,00 mm. Idéalement il faudrait aussi le faire sur celles qui sont en sandwich à l'articulation des deux bras, je ne l'ai pas fait. J'ai aussi rajouté des rondelles 8 x 12 en extrémité des axes pour pouvoir les serrer à fond sans bloquer la rotation. Leur épaisseur est à ajuster au cas par cas sur les 4 axes. Les chinois ont tendance à bourrer le filetage de frein-filet et à serrer "juste ce qu'il faut" pour obtenir le jeu idéal. Objectivement le résultat est le même, mais ce n'est pas comme ça qu'on fait dans les règles de l'art.

Moi aussi je vais au boulot quasi tous les jours en roue, jusqu'à présent en général en Tesla (j'ai des escaliers...) Vu mes problèmes aux pieds je vais devoir laisser autant que possible cette roue dépourvue de suspension au placard, mais pour les jours de pluie exceptionnellement c'est elle qui reprendra du service. Entre la T4 et la S18, à terme l'une des deux restera à demeure dans ma cambrousse provençale.

@RolluS j'attends ton retour sur les joints spi pour voir si ça vaut le coup que je les commande. En ce qui concerne les roulements, je ne vais pas les remplacer en préventif. Si les joints spi conviennent je les mettrai en place en bourrant de graisse, sinon je ne roulerai pas les jours de pluie. Du moins dans l'immédiat. Le tour est un outil indispensable dans tout atelier digne de ce nom. (Presque) tout le monde a une perceuse chez soi, (presque) personne n'a un tour. Pourtant le tour sert plus souvent que la perceuse !

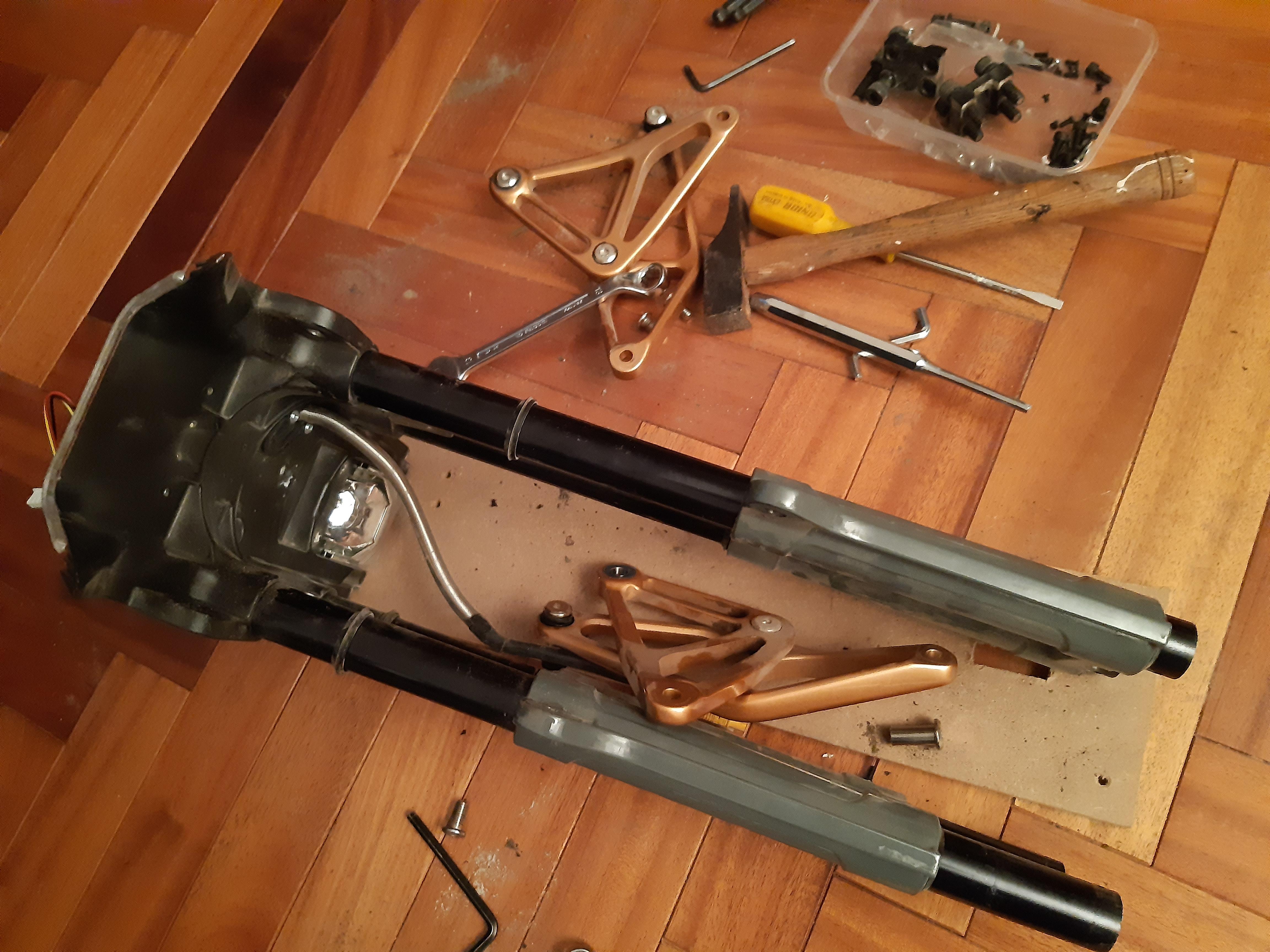

De mon côté j'ai avancé sur la suspension. Parti de bagues autolubrifiantes Metafram Il a fallu les ré-usiner en diamètre et en longueur pour les adapter aux bras de la suspension de la T4. Quelques ajustages (assez fastidieux...) plus tard, la suspension est remontée, et présente un jeu de fonctionnement que je juge raisonnable, à défaut d'être nul.

Ça pourrait le faire. Faut juste vérifier si l'épaisseur 10 ce n'est pas un peu trop, il ne faudrait pas que ça vienne frotter sur la fourche. Je mesurerai ce soir et si ça passe je les commande "pour voir".

Si ça ne touche pas ce n'est pas étanche. Je pense qu'il faut que ça frôle tout juste. Le soucis si je me lance en plus là-dedans, je suis pas près de rouler avec ma T4 et ça commence à me démanger.

Diamètre du trou dans le flasque du moteur : 88mm Diamètre de l'axe : 59,7mm Epaisseur du flasque : 4,8mm Ma crainte avec ce type de joint, c'est que le joint en question n'use l'axe. A priori en aluminium, métal tendre. Quand on voit ce qu'un joint spi arrive à faire à un axe en acier avec traitement de surface, ou un bête joint torique au col de cygne d'un robinet de lavabo... Par ailleurs j'ai un filament de Flex que je n'ai jamais essayé depuis que j'ai modifié mon imprimante 3D. Et si je tentais le coup ?

@Louixio33 oui bien sûr, mais ce n'est (hélas) pas le cas de tout le monde

Perso je ne compare que ce que je peux concrètement comparer. J'ai sous la main une T4 et une S18, j'estime donc pouvoir comparer les deux à peu près objectivement. N'ayant jamais pratiqué la V11, je ne me permets pas de comparaison avec elle. De même si j'avais une V11 et jamais eu ni S18 ni T4, je ne posterais pas de comparatif avec ces deux roues, comparatifs forcément basés sur des commentaires émanant de diverses sources plus ou moins fiables et objectives. Particulièrement concernant l'autonomie, hyper dépendante du mode de conduite.

T'inquiète pas @RolluS, ce n'est pas du T4 bashing, seulement du "tout ce qui n'est pas V11 bashing". Un petit tour sur les autres topics du forum suffira à t'en convaincre.

@Thy-B les quelques 50 km que j'ai parcourus avant de tout démonter ne me permettent pas de répondre à ces questions. Faut voir qu'en plus, toi et moi n'avons pas exactement la même utilisation de nos roues. Mes exigences seront sûrement moindre que les tiennes. Sur mes 50 km, je l'ai trouvée très confortable, c'est tout ce que je peux en dire.

De la merde, oui, mais de la bonne !

Bah ça l'empêche pas de fonctionner. Reste que pour mettre sur le marché une machine aussi mal construite, il ne faut pas être étouffé par son amour-propre. Perso je serais ingé chez Begode je ne m'en vanterais pas, trop la honte.
