Inmotion V10F ne s'allume plus


Recommended Posts

Bonjour,

Ma gyroroue Inmotion V10F ne s'allume plus du tout : absolument rien ne se passe. Ni en appuyant sur le bouton ON/OFF ,ni en branchant le chargeur...

Aussi, je sens une résistance mécanique lorsque je tourne la roue à la main : comme des saccades, des crans.

Je précise que cela fait suite à un incident que j'ai eu hier. La roue était allumée mais immobile. Puis suite à un changement de position, elle s'est emballée. J'ai tout de suite fait pression dessus pour l'empêcher de tourner, appuyé sur le bouton d'arrêt, et sur la poignée (un peu en mode panique !)

Sauriez-vous de quelle élément la panne peut provenir ?

Merci d'avance.



Share this post


Link to post
Share on other sites
  • Replies 44
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Juste à titre d'infos, ma moitié à cramé un mosfet sur sa roue il y a quelques mois en arrière, j'ai trouvé sur le net le même composant et j'ai dessoudé l'ancien et ressoudé le nouveau et depuis ça t

Si le diagnostique de@Touthmosis est exact (et je pense qu'il l'est), mieux vaut comma der une carte mère neuve (AliExpress?) Et la remplacer. Dessouder/ressouder un MosFet est faisable, mais pas "fac

Si tu regardes bien, la patte du milieu du mosfet dont les connexion sont visible, n'est quasiment pas soudé.

Posted Images

Merci touthmosis pour ta réponse. Tu sembles être certain de ton diagnostic. Est-ce que c'est grave ?

Où puis-je acheter cette pièce ? Merci.



Si le diagnostique de@Touthmosis est exact (et je pense qu'il l'est), mieux vaut comma der une carte mère neuve (AliExpress?) Et la remplacer. Dessouder/ressouder un MosFet est faisable, mais pas "facile".
  • Upvote 1

Share this post


Link to post
Share on other sites

Le mosfet est un composant de puissance qui permet d'alimenter le moteur pas à pas avec la commande envoyé par l'electronique "basse tension" du reste de la carte mère.. du coup oui c’est grave ^^ (de toute façon à part la partie bluetooth un truc en panne sur une roue c’est vite grave).

Si c’est probablement un mosfet qui a cramer, comme dit @Yotraxx si en théorie le remplacer est faisable, c’est quasiment infaisable avec les circuits electroniques d'aujourd'hui.

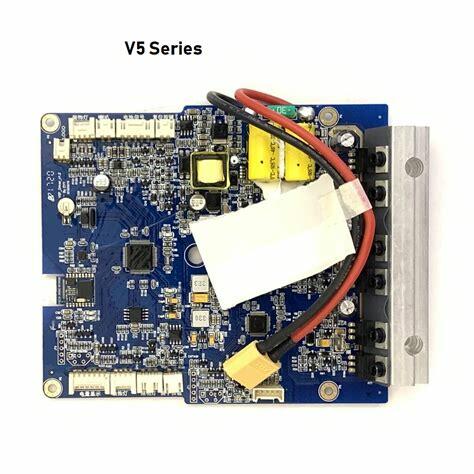

Sur une carte mère d'une v5/v5f c’est tout à droite sur la photo, il sont sur un dissipateur thermique (radiateur), il y'en a 6, il faut trouver le où les bon à remplacer... et il faut avoir les outils pour le remplacer.... en espérant qu'il n'y ait que ça de cramer sur la carte mère où que tu ne crame pas un autre composant en le remplaçant. Bref il vaut mieux changer la carte mère.


Pour diagnostiquer entre carte mère ou moteur, débranche les fils du moteur qui sont branché sur la carte mère et regarde si tu peux tourner le moteur normalement, si oui c’est la carte mère si non c’est le moteur qui un soucis.



Après j’imagine qu’elle n’est plus sous garantie ?

Edited by APLUfr

Share this post


Link to post
Share on other sites

Merci à tous pour vos retours.

Je vais donc illico faire le test indiqué par @APLUfr !

En parallèle j'ai demandé à notre spécialiste nantais de l'électronique si le remplacement d'un MOSFET sur ma carte mère était envisageable...

Merci.

Share this post


Link to post
Share on other sites

Je viens de faire le test, et vous aviez vu juste ! 👏👏👏

Dès lors que la grosse fiche triangulaire jaune est débranchée, la roue tourne librement. Dès que je la rebranche, je ressens une contrainte en saccades.




J'en ai trouvé une à 239 euros sur onewheel.be. Mais rien sur aliexpress...

Connaitriez vous un meilleur plan ? L'un de vous en aurait-il une d'occasion par hasard...?



J'ai remarqué qu'il y avait 2 cartes électroniques : une grande et une petite.

La grande semble être LA carte mère (car identique à la photo sur le site Inmotion France).

Savez-vous à quoi sert la petite ?

Merci.

Share this post


Link to post
Share on other sites

Share this post


Link to post
Share on other sites

Juste à titre d'infos, ma moitié à cramé un mosfet sur sa roue il y a quelques mois en arrière, j'ai trouvé sur le net le même composant et j'ai dessoudé l'ancien et ressoudé le nouveau et depuis ça tourne nickel. Si tu doute de tes capacité à le faire tu dois bien pouvoir trouver dans tes connaissances quelqu'un capable de faire ce genre de petit travail. Le jeu en vaut la chandelle, entre 2 ou 3 € et de 2 ou 300, ça vaut la peine d'essayer. Tu devrais avoir 6 mosfets en ligne sur un radiateur et avec un multimètre en mode ohmmétre, on trouve rapidement le coupable.

Si on devais jeter les CM à chaque fois qu'on crame un mosfet, on n'en verrais pas le bout !

Sur l'un des mosfet, tu dois pouvoir relever la référence, tu la tape sur le net et tu verras où le commander. Les mosfets travaillent par deux, change le couple, se sera mieux.

Edited by touthmosis
  • Like 1
  • Upvote 1

Share this post


Link to post
Share on other sites
On 11/18/2020 at 5:46 PM, JEROME_F said:

Savez-vous à quoi sert la petite ?

J’ai un doute maintenant mais il me semble que c’est la carte pour le bluetooth sinon c’est les lumières latérales (je vais essayer de retrouver l'info :))



En tout cas ton test confirme bien que c’est la carte mère qui est HS, après c’est vrai que morte pour morte tu peux effectivement, essayer de remplacer le mosfet hs.. au pire t'aura perdu quelques €.

Edited by APLUfr

Share this post


Link to post
Share on other sites

deja pour t orrienter sur la phase coupable ,tu met un fid denude entre le jaune de la roue et le jaune de la carte et tu tu tourne pour voir si c est celle ci ou pas ,et tu fait ca sur les 3 couleur .



Une des 3 va bloque ,donc deja tu n aura plus que 2 mosfet a verifier .



Tu peut verifier ca avec un multimetre ,mais franchement le mieux c est de changer les 2 mosfet de la phase pour pas etre emmerder  .



Bien verifie si rien n a noircit sur les composant autour .

Share this post


Link to post
Share on other sites
On 11/18/2020 at 8:28 PM, APLUfr said:

J’ai un doute maintenant mais il me semble que c’est la carte pour le bluetooth sinon c’est les lumières latérales (je vais essayer de retrouver l'info :))

La petite carte c’est bien celle qui gère le son, en tout cas elle est vendu comme telle.



Et @Yotraxx la carte mère est à 180€ chez ce store : https://www.aliexpress.com/item/4001094808143.html  ;)

Share this post


Link to post
Share on other sites

Merci à tous pour vos retours.

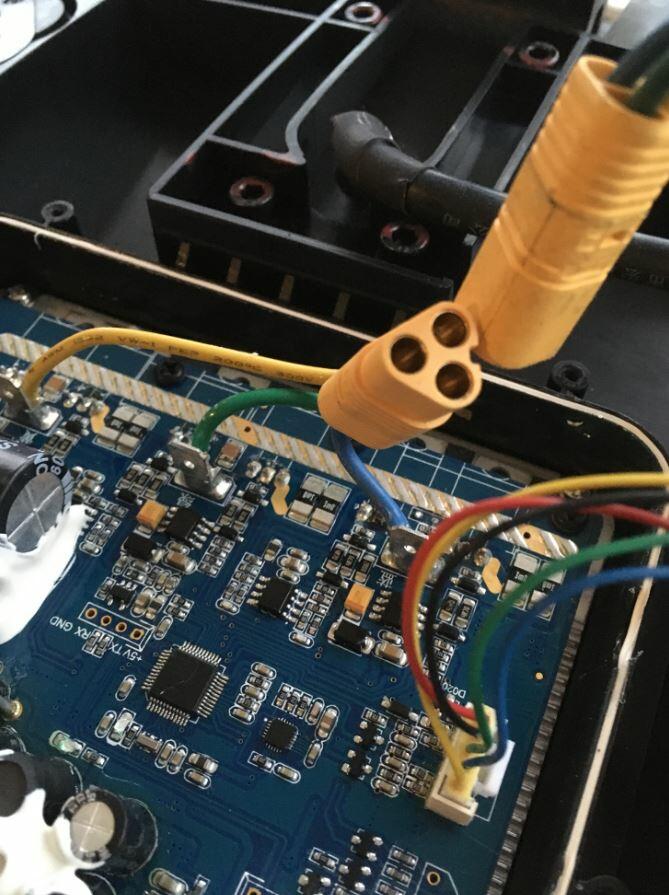

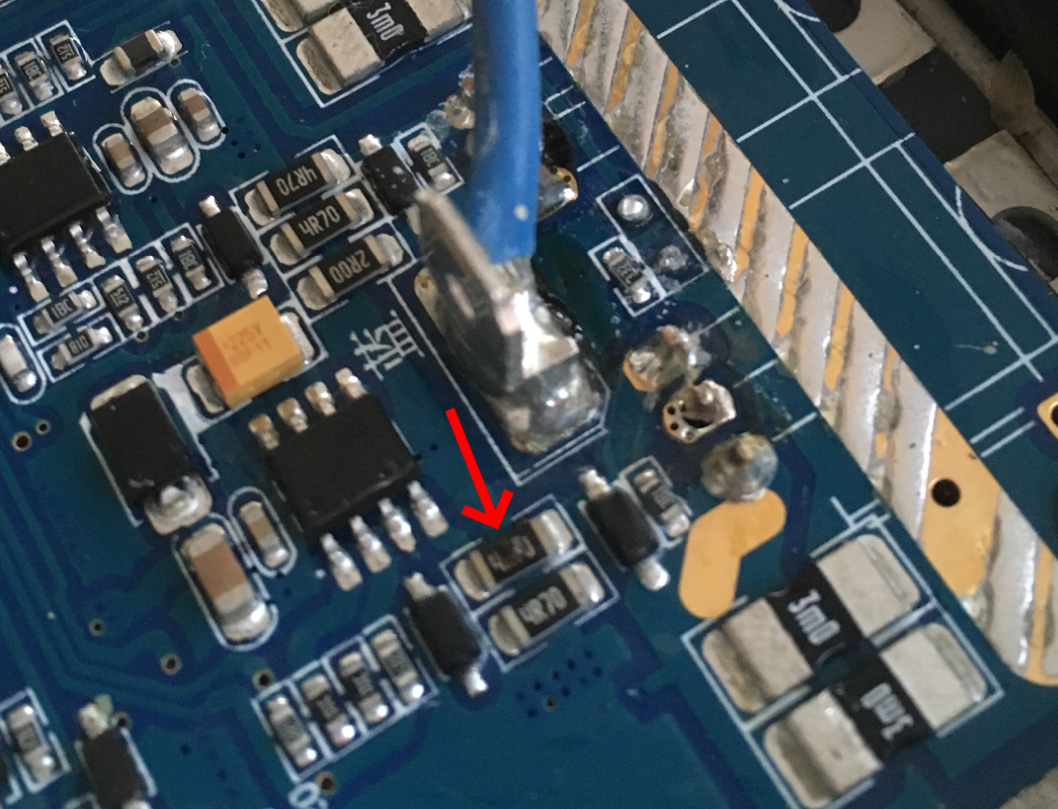

En y regardant de près, il semblerait qu'un composant soit grillé (image ci-dessous). Mais il semblerait que ce composant soit une résistance CMS 1/4W... (Voir ici🤨




A quoi ça ressemble un "MOSFET" au juste...?       En voyez-vous sur la photo ci-dessous ? 🙄








Edited by JEROME_F

Share this post


Link to post
Share on other sites
Il y a 8 heures, JEROME_F a dit :

A quoi ça ressemble un "MOSFET" au juste...?       En voyez-vous sur la photo ci-dessous ? 🙄

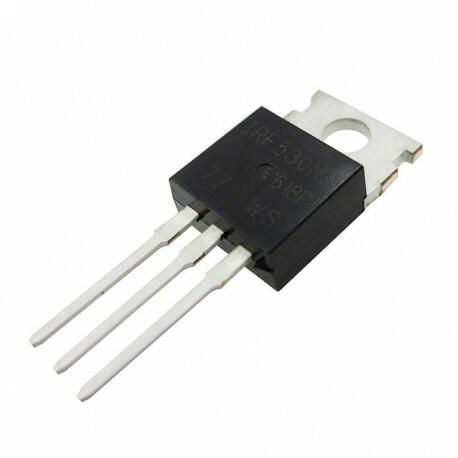

A ça: transistor-irf530-irf530n-mosfet-puissance-n-channel-100v-14a.jpg.29261c5d12b7660edfbdd26b52d9cea5.jpg

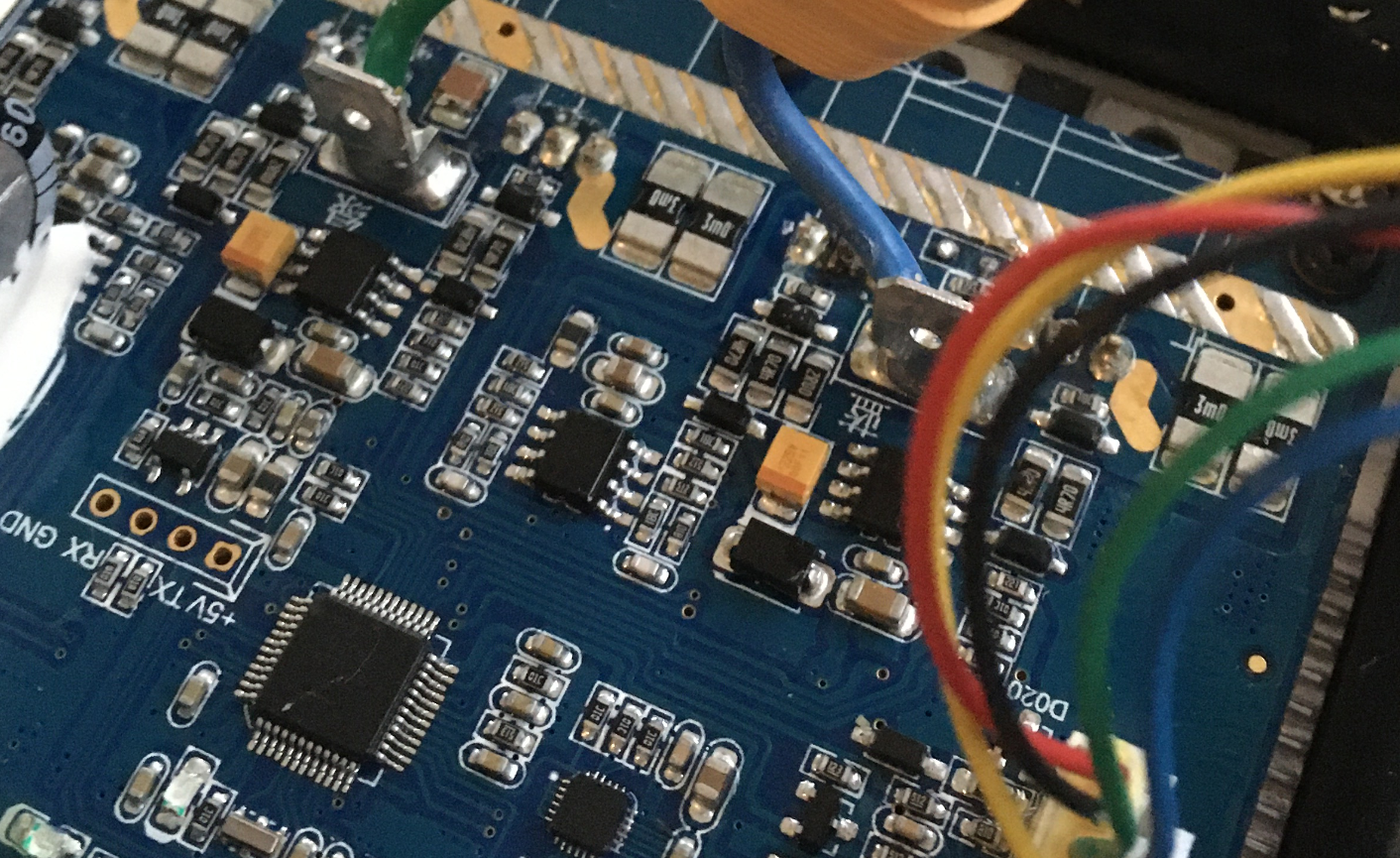

Les tiens sont là

composantHS.thumb.png.51b94dcb3fcf63430b19edb8d4be777c.png.02ad4112c0094b90e8a3914d4d242e68.png

Share this post


Link to post
Share on other sites

Si tu regardes bien, la patte du milieu du mosfet dont les connexion sont visible, n'est quasiment pas soudé.

  • Like 1

Share this post


Link to post
Share on other sites

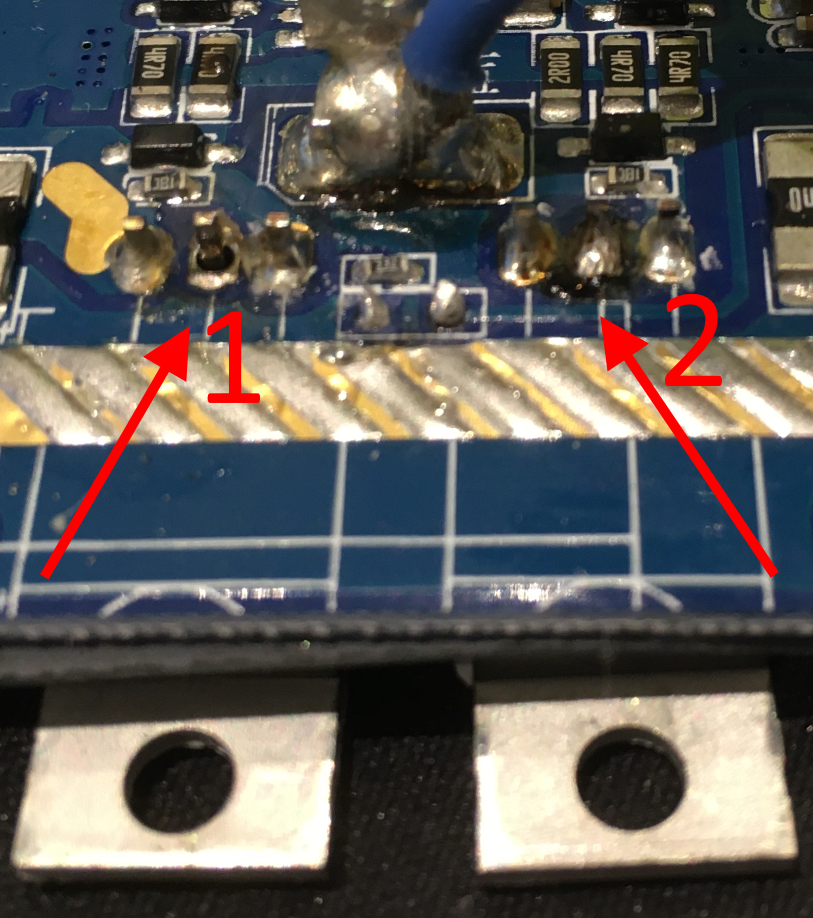

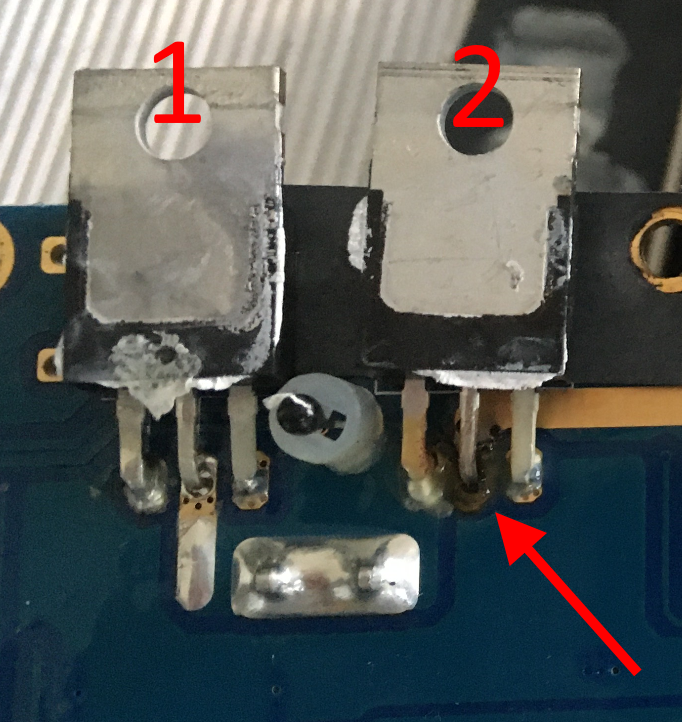

J'ai donc démonté la carte, et voici à quoi ressemblent les 2 mosfet qui se trouvent en face du fil bleu :

Vue de dessous :




Vue de dessus :


Le N°2 semble avoir pris un gros coup de chaud !!! 🥵

Je vais quand même pousser le diagnostic en testant  au multimètre les 6 mosfet et un maximum de résistances. Mais je sais d'ores et déjà que j'aurai au moins 1 résistance (4R70) et 2 mosfet à remplacer (je vais suivre le conseil de @v5f06 !)



Pour la résistance, je pense ne pas me tromper en achetant ce produit.

En revanche, j'ai plus de doutes sur le mosfet. En effet, sur le mien je crois lire "HAC737" (dans un sens) et "023N10N5" (dans l'autre sens). Or je n'ai pas trouvé de composant strictement identique à vendre...

J'ai trouvé des mosfet 023N10N5. Mais j'ai l'impression qu'il en existe 2 versions 023N10N5 et 023N10N5AKSA1 (https://www.alldatasheet.com/view.jsp?Searchword=023N10N5&sField=3)



Est-ce que l'un de vous s'y connait en électronique et pourrait m'éclairer ? @touthmosis 🙄 😄

Merci.



Edited by JEROME_F

Share this post


Link to post
Share on other sites

Je ne voit pas de photo de tes mosfet mais en regardant la fiche technique c est probablement ceux la: IPP023N10N5

"HAC737" c est a coup sur uniquement la référence du lot,tout comme "AKSA1".

Ca ne posera pas de soucis de mettre des mosfet venant d un autre lot,ces chiffres servent surtout au cas où il y aurait un problème sur la chaîne de fabrication,a retrouver les lot concerné,comme en distribution alimentaire.

Achete ces 2 mosfet uniquement chez un revendeur officiel,je voit mouser.fr en a.

Sur Aliexpress ou autre tu n aura que des copies qui ne respecte absolument pas la fiche technique d origine !

vérifie de brancher la phase bleu carte mere seul à ton moteur,pour confirmer (roue dur a tourné et test les 2 autre au passage.

Sur les mosfet 1 il manquait beaucoup d étain sur la pin centrale vérifie si les autre phase sont pareil et si c est le cas il faudra en remettre,c est honteux des soudure comme ça!

Verifie par comparaison avec une phase ok,tout les composants concerné (résistance et diode).

Surtout le corps en fer des mosfet doit être isolé électriquement des un des autres mais refroidit au maximum possible.



Bonne reparation et fait un retour ici une fois que c est fait!





  • Upvote 1

Share this post


Link to post
Share on other sites

Rien a ajouter à la réponse de @v5f06 si ce n'est que se sont des mosfets de 120 A  largement suffisant pour ce moteur. Si la soudure avait été faite correctement, tu n'aurais sans doute pas eu ce désagrément. les données de ce mosfet

Les résistances c'est tout bon aussi, assure toi d'avoir de quoi dessouder et souder des CMS pour un travail nickel, genre station air chaud

Dommage que l'électronique soi souvent bâclé dans nos machine :pleure:

Share this post


Link to post
Share on other sites

je sais pas si c est juste une impression ,mais sur les photo que tu montre ou l on voit la patte de mosfet qui manque de soudure ,on croierait que la soudure a coule sur l autre patte du mosfet ,et fait meme une liaison entre les 2 pattes .

Share this post


Link to post
Share on other sites
