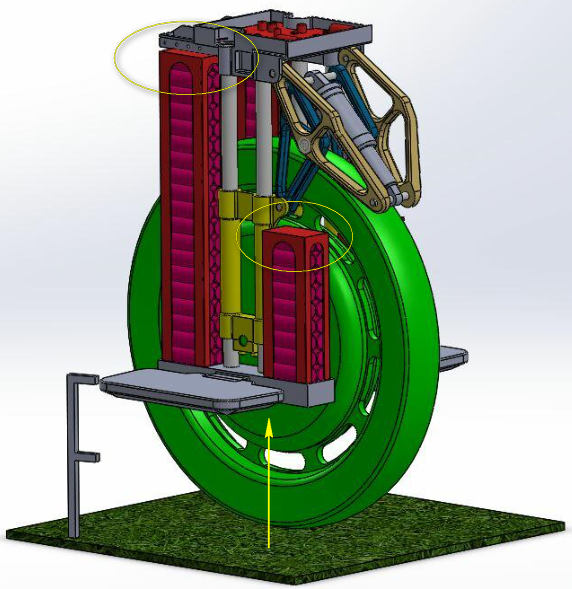

Je viens de passer plusieurs heures sur l'ordi pour dessiner le truc, mais cela reste très approximatif :
(pas de coque, pas de garde-boue)

Pédales en haut :

Pédales en bas :

Le F à gauche est un repère à 11 et 21 cm. S'essaierai peut-être de faire une animation, mais là, je sature.

[Fabrice10]

beau boulot @Techos78



Avec quoi tu dessine ? freecad ?

Si oui pour les animations il faut taper du code en phyton, je n'ai pas eu le temps de me former à çà

[Techos78]

il y a 32 minutes, Fabrice10 a dit :

Avec quoi tu dessine ? freecad ?

Solidworks 2015.

[misc]

Belle reconstruction, félicitations!

Je pourrais tenter une animation si tu pouvais partager un fichier 3D  (SLDASM ou STEP ou même juste du OBJ ou STL)

Modifié le 15 avril 2020 par misc

[Fabrice10]

avec solidworks les animations sont plus faciles à réaliser mais après une bonne séance de dessin, je comprends très bien qu'on ai envie de souffler



[Électron]

Jolie dessin,ça permet vraiment de comprendre le fonctionnement de l'amortissement 👏👍.

[Wheel Smith]

Le 08/04/2020 à 20:14, Fabrice10 a dit :

et voilà



Toujours facile de pomper le travail des autres sans les citer.

Merci Fabrice pour ton excellent travail . 👍

[Jamy76]

Il y a 20 heures, Fabrice10 a dit :

Ça a plusieurs avantages, dont celui d'empêcher la pièce de s'oxider plus, et de la rendre plus solide

ça rends plus jolie que ça ne rend résistant.

[misc]

6 hours ago, Christophe Chris said:

Toujours facile de pomper le travail des autres sans les citer.

Merci Fabrice pour ton excellent travail . 👍

Je ne comprends pas le but de ton message. De l’humour qui me dépasse?

Si t’es réellement en train d’accuser Techos78 de « pomper » le travail de Fabrice10  et ce avec un ton railleur, c’est que t’a vraiment rien compris de l’entente sur ce forum.

Nous l’avons tous vu et commenté le schéma de Fabrice10, Techos78  a fait un bon travail de modélisation du reste, il n’a pas besoin de référencer Fabrice10 car 1- on sait, 2- c’est pas un concours.

J’espère me tromper sur ton intention.

(édit: c’est pas le fait de vouloir créditer Fabrice le problème, c’est l’attitude envers Techos)

Modifié le 16 avril 2020 par misc

[Minch]

Il y a peut-être confusion entre Le Forum et FB ?

Modifié le 15 avril 2020 par minch

[elric]

Il y a 3 heures, Techos78 a dit :

Je viens de passer plusieurs heures sur l'ordi pour dessiner le truc

La batterie de droite est mobile - reliée a la pedale  .

Mais comment fait la grande batterie de gauche pour bouger puisqu'elle occupe déjà tout l'espace ?

[Techos78]

Ne vous inquiètez pas @misc // @minch , l'opinion de @Christophe Chris ne me dérange pas. Il a raison de citer @Fabrice10 qui a effectivement bien compris le système, et qui nous en a fait rapidement bénéficier. L'important est de saisir les subtilités de cette intéressante roue, savoir si titi percute plus vite que toto reste assez anecdotique... Je n'ai pas le sentiment d'être vif, je ne revendique pas d'avoir compris quoi que ce soit avant qui que ce soit, mais bien sûr, comme tout le monde, je phosphore sur le sujet depuis la parution des premières photos. (oui, j'ai bien pataugé).

Dans le cas présent, la photo est un assemblage mécanique de 151 pièces 3D liées entre-elles par environ 450 contraintes de positionnement. Le réglage de la cinématique est assez pointu pour obtenir des débattements cohérents entre pédales et amortisseur, aucun calcul mais de nombreux tests facilités par l'utilisation de variables globales... Je ne me suis pas basé sur la vidéo de @Fabrice10 , j'ai pifométré les pièces en regardant les photos dont on dispose, certains éléments sont encore à découvrir mais je pense qu'il ne devrait (?) pas y avoir trop d'hypothèses véreuses.

@elric : seul la roue verte et le guide coulissant jaune sont "fixes", tout le reste descend en même temps que les pédales.

Modifié le 15 avril 2020 par Techos78

[Fabrice10]

Il s'agit d'un travail collectif pour comprendre et partager ce que nous pensons avoir compris.

Sur le coup je n'ai pas vu la remarque à propos du "pompage" et félicite @Techos78 d'avoir pris le temps de faire en mieux ce que j'ai juste ébauché pour l'aider justement dans ce sens.

C'est facile pour moi en général de comprendre des mécanismes de ce genre, car mon boulot est de concevoir des gabarits pour robot de soudure ou gabarits manuels (pour tenir un ensemble de pièces en vue de les souder quoi) .



@Jamy76 ça rend plus joli aussi en effet, mais la résistance est accrue et la pièce est protégée contre la corrosion

la résistance accrue est citée je crois dans la vidéo de Kuji, il a même évoqué une anodisation spécifique dont Kingsong aurait le secret

Modifié le 15 avril 2020 par Fabrice10

[King Size]

[Ice]

@Techos78 superbe modélisation, très beau travail 💪

J'ai hâte de voir une éventuelle animation, si possible bien sur.. En tout cas, c'est déjà bien pour imaginer l'intérieur avant plus d'explications de Kingsong.

Par contre, j'ai moins compris mais je ne suis expert dans l'interprétation SolidWorks. Pourquoi  la plus haute rangée d'accu. ne descend pas ?

Je pensais même (de manière un peu bête) que les batteries resteraient en point fixe.

 @elric : seul la roue verte et le guide coulissant jaune sont "fixes", tout le reste descend en même temps que les pédales.

Modifié le 15 avril 2020 par Ice

[Fabrice10]

Je pense que ceux qui ne voient pas l'accu le plus haut descendre, verrons mieux avec une animation.

Ou alors peut être en éloignant la roue du sol et laissant l'ensemble pédales, carte, batterie fixe ?

Si vous regardez bien, la batterie haute à bien descendu ainsi que le support carte mère gris.

[Techos78]

Il y a 3 heures, Fabrice10 a dit :

Ou alors peut être en éloignant la roue du sol et laissant l'ensemble pédales, carte, batterie fixe ?

Oui, il faudrait les deux cas, roue fixe -- structure mobile , et l'inverse. Avec Solidworks et est effectivement facile de faire de l'animation puisque le séquenceur est incorporé. J'ai essayé ça un jour et je me suis retrouvé avec un gigantesque .avi . Cela ne se justifie pas, un petit gif-animé sera suffisant. Cela vaut vraiment le coup car certains n'ont pas pigé le truc, ks a mis la barre très haut...

ATTENTION erreur : J'ai eu la main lourde en mettant 120 cellules 21700 , il n'y en aura que 60 dans la roue proposée, du coup, je suis embarrassé :  avec 4 packs simple couche cela va faire des raccords électriques compliqués pour la configuration 20s3p... Il n'est pas impossible que cela conduise à un bms séparé, (comme la grosse Monster) cela serait assez original...
Dans un premier temps, je vais rectifier en mettant 4 packs 1 couche, c'est vrai que je n'avais pas vérifié l'épaisseur globale de la roue qui devait être excessive . Errare humanum est, sed perseverare diabolicum.

Si je n'y arrive pas cette semaine, j'accepterai l'aide qui m'a été proposée...

Modifié le 16 avril 2020 par Techos78

[Fabrice10]

Pour faire une petite animation, tu enregistre juste une capture d'écran en mode vidéo, et tu bouge toi même la roue en réglant fixe ce que tu veux.

Je n'ai pas vérifié sur la 2015 mais sur la 2019 ça marche.

Pour la taille vidéo je ne rappelle pas quel format au départ, mais je réduisait en mp4 avec vlc



Modifié le 16 avril 2020 par Fabrice10

[papaCoursac]

Il y a 22 heures, Fabrice10 a dit :

j'aime bien le torx

Oui moi aussi, je crois que c'est la meilleure empreinte, ça tombe bien c'est la récente. Comme elle doit coûter un peu plus chère à fabriquer que les autres c'est pratique on peut l'utiliser comme un indicateur visuel de la qualité d'un assemblage, un peu comme le bouchon d'une bouteille de vin... 😃
