il y a 57 minutes, Techos78 a dit :

Bon Dieu, mais c'est bien sûr, comme disait un commissaire au siècle dernier, @G.Rhum , @jbwheel , vous êtes très en forme, c'est bien ça : deux blocs 10s2p en série, avec le bms réparti sur 2 cartes. Ça fait toujours plaisir d'avoir une explication solide. Donc en effet, une coupure et plus rien ne marche.

Pour la capacité, c'est cohérent : si on considère que la tension nominale est 74 Volts, avec des cellules 3500 mAh on a 3,5 x 74 x 2 = 518 Wh.

Edit : @Wapmp : réfléchis bien, si vraiment c'est une petite batterie que tu veux, mieux vaut l'acheter toute faite chez Alimachinchose, il y a un grand choix en 60 V. Il n'y a que pour les "grosses" batteries que cela peut se justifier, vu l'investissement de la quincaillerie et d'outils (soudure par point etc...)

Je sais mais j'ai déjà les cellules 60cellules donc tout les cas il me la faut la soudeuse pour refaire une batterie d'aspirateur robot

@Wapmp

Le 20/09/2017 à 22:54, G.Rhum a dit :

tu peux aussi recycler un vieux four micro-ondes récupéré dans une décharge

http://www.avdweb.nl/tech-tips/spot-welder.html#h2-microwave-oven-repair-safety-precautions







à l’instant, G.Rhum a dit :

@Wapmp



???? bonne idée par contre j'ai pas envie de ressembler à Einstein

Il y a 9 heures, Wapmp a dit :

Je sais mais j'ai déjà les cellules 60cellules donc tout les cas il me la faut la soudeuse pour refaire une batterie d'aspirateur robot

En 1P (env 170Wh), 2*8 cellules bien alignées ou en quinconce, se chargent à 67V. Mettre des duos si 2P. De qu'elles types de plan as tu besoin ? Souhaites tu mettre un BMS ? Tu devrais ouvrir un topic dans bricolage.

Il y a 21 heures, G.Rhum a dit :

il est possible aussi que le strap ne soit pas en nickel pur, mais en acier plaqué nickel

@G.Rhum évoque un vrai problème : il y a les "vrais" rubans d'interconnexion en nickel très pur, surtout en épaisseur 0,1 et 0,15 mm, et des copies médiocres, et a priori ils ne sont pas faciles à différentier. Il faut bien sûr éviter les rubans acier beaucoup plus résistifs. Il est très peu probable que GW utilise des matériaux médiocres, mais pour ceux qui veulent assembler un pack le piège existe.

Un ruban en acier plaqué nickel peut s'identifier :
-- en attaquant un échantillon à la meule Dremel : lorsque la meule attaque l'acier, elle produit des étincelles, ce qui n'est pas le cas pour le nickel
-- en grattant un ruban et en le mouillant, au bout de 24-48h s'il rouille, c'est de l'acier.

Pour ceux qui veulent calculer la résistance de ces liaisons, un exemple :
prenons 10 cm en 8 mm de large et 0,1 mm d'épaisseur.
la résistivité du nickel est 87 Ω.m  c'est à dire 8,7 µΩ.cm²/cm   d'où  8,7.10^-6 / (0,8*0,01) * 10  =  11 mΩ
( perso, je préfère manipuler des centimètres, c'est une affaire de goût  )

Soumis à un courant de 40 Ampères, ce morceau de 10 cm dissipe :  R.I²  = 0,011 * 40^2  =  17 Watts .
S'il est confiné, la conductivité thermique ( 90 W.m^-1.K^-1 ) est insuffisante pour drainer l'énergie, la température dépasse 1450°C : il fond.
Mais pas tout de suite, sa chaleur massique lui permet de résister "un certain temps"... que j'ai la flemme de calculer...

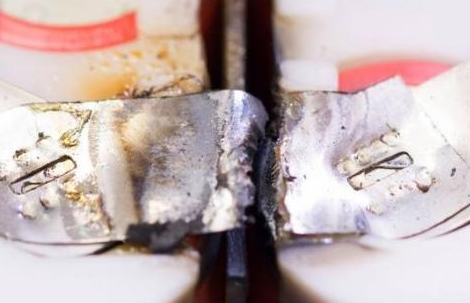

Jai envoyé cette belle image à Chenyanming Chen pour le mettre au courant(si je puis dire) de ce qui à claqué, en lui soumettant l'explication de @Stanor, logiquement validée par @Techos78 , mais voilà la version de Chen.

chenyanming chen-17/11/20 23:14
Is this the problem of battery BMS? It looks like it's burnt. In other words, the motherboard may not be a problem, the battery is out of order
Google traduction: Est-ce le problème de la batterie BMS? On dirait que c'est brûlé. En d'autres termes, la carte mère ne peut pas être un problème, la batterie est en panne
Pas vraiment rassurant comme explication, mais c'est vrai que la carte contrôleur de Marty est safe; le bms aussi d'ailleurs.
Serait-il possible qu'un lot de ruban d'interconnexion de piètre qualité aient été utilisé sur une série de batterie?

Modifié le 21 novembre 20177 a par Jef

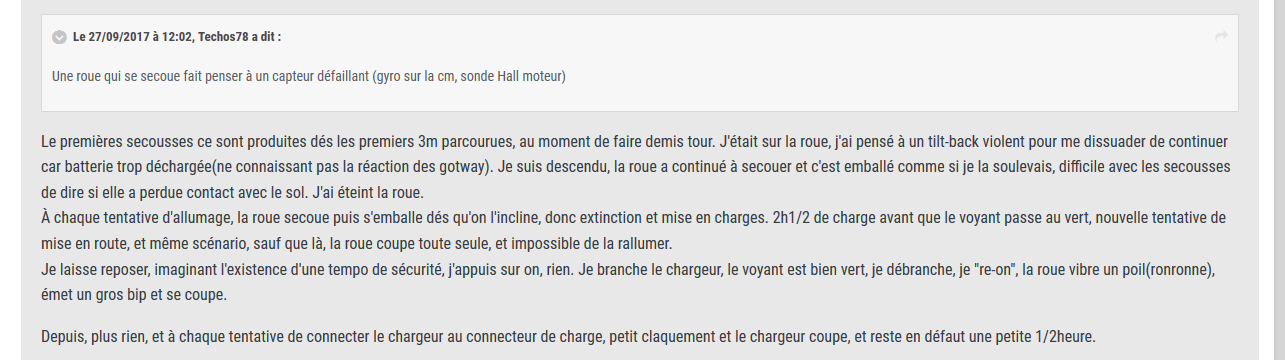

@Jef j'ai retrouvé ton problème :



1) Donc, tu testes ta roue sans la charger au déballage. Elle présente déjà un problème.

2) tu recharges la batterie. Donc la batterie est capable de débiter une intensité max de ses caractéristiques.

3) tu retentes un essai --> la roue produit le même problème et là, "cut-off" avec impossibilité de la rallumer. [ c'est là que la lamelle de nickel a cramée. ]



la batterie cramée n'est que la conséquence du problème. Chez Marty, c'est le blocage de sa roue dans le portique qui a provoqué la fonte du nickel.

Deux causes différentes pour la même panne.



Modifié le 21 novembre 20177 a par Stanor

@jbwheel, Je me suis déjà retrouvé dans la situation de Marty, en bloquant ma roue sur un trottoir, mais j'étais à 60% du niveau de batterie et ma roue s'est mise à biper.

Si ma roue était chargée à 100% quand cela s'est produit, ça aurait été un bon cut-off.

il y a 3 minutes, Stanor a dit :

Deux causes différentes pour la même panne.

Complètement d'accord, j'avais fourni la même scénario à Chen.
Malgré la description des circonstances de la panne, il me parle de bms: je me demande si il n'a pas d'autres infos qui altèreraient son jugement, genre série de de batterie au bms pas nickel (Voilà 2 fois qu'il m'évoque ce bms). C'est pour ça que je trouve son explication pas rassurante, ça rajoute une suspicion sur la qualité des batteries, en plus du ruban de liaison.

Modifié le 21 novembre 20177 a par Jef

au faites, petite question @Jef, c'est pas de l'oxydation que je vois sur ta photo de la lamelle de nickel HS ????

ça sent l'acier plaqué nickel...

Modifié le 21 novembre 20177 a par Stanor

Possible @Stanor, mais la même couleur est présent sur le film de la batterie(photo avant ouverture), peut-être un dépôt du à la combustion, mais je suis loin d'être expert en la matière. Si c'est le cas(oxydation), ça corroborerait la mauvaise qualité du ruban trop ferreux.

cela va faire 2 mois que ta roue est dans cet état. Marty, il a ouvert sa batterie peut de temps après, et sa lamelle n'est pas dans le meme état que la tienne.

Chez lui, on voit qu'une partie du nickel à fondu, un peu comme de la soudure, mais ilm y a un morceau au centre qui reste bien net. Je trouve cela étrange. Le plaqué nickel qui s'enlève mais l'acier qui reste ?

@Techos78, on a besoin de tes lumière

vivement que je puisse ouvrir ma batterie, que j'attaque cela à la dremel

à l’instant, Stanor a dit :

vivement que je puisse ouvrir ma batterie, que j'attaque cela à la dremel

ça va faire des étincelles

Il y a 21 heures, jbwheel a dit :

En 1P (env 170Wh), 2*8 cellules bien alignées ou en quinconce, se chargent à 67V. Mettre des duos si 2P. De qu'elles types de plan as tu besoin ? Souhaites tu mettre un BMS ? Tu devrais ouvrir un topic dans bricolage.

Je sais le faire pour 16s et 2p mais c'est très long, oui 8s2px2 serait bien

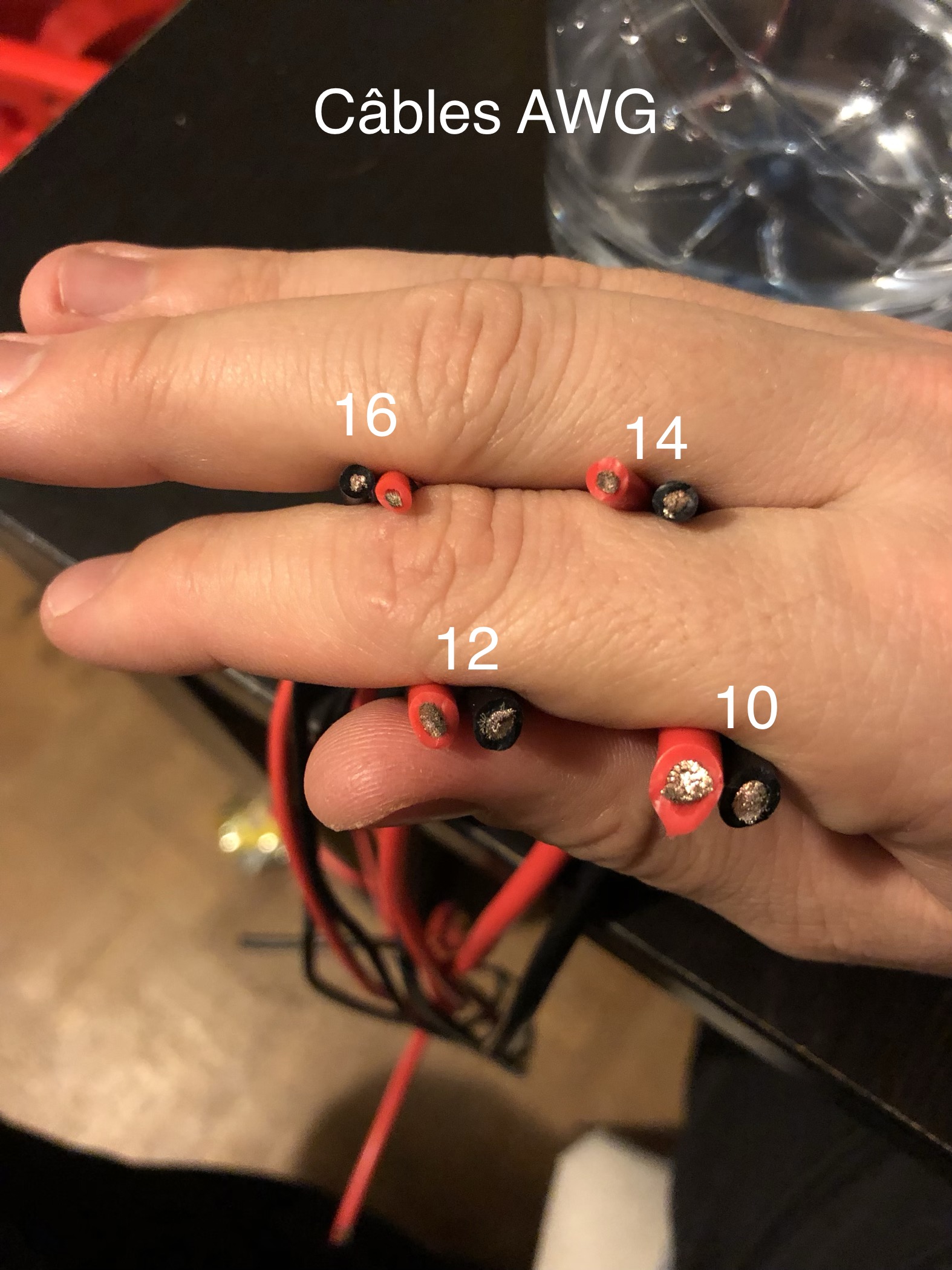

 j’ai un doute sur sur la dimension de l’awg 14.

Le 12 me paraît plus approprié. Qu’en penses tu @Techos78

il y a 26 minutes, Stanor a dit :

 j’ai un doute sur sur la dimension de l’awg 14.
Le 12 me paraît plus approprié. Qu’en penses tu @Techos78

En ce moment, j'ai le nez dans ma ks18a (moteur 1200W), la partie puissance est câblée en awg14. Ce n'est pas très copieux, mais je vais garder cette gauge parce que je vais brancher les batteries en //. Pour un moteur 800W, même avec une seule batterie, l'expérience montre que awg14 suffit, Avec awg18 du côté du port de charge. Et si on peut mettre plus gros, il ne faut pas s'en priver, cela diminuera des pertes Joule.

Un chiffre qui permet de faire des évaluations rapides : il faut un peu plus de 50 mètres de fil de 1 mm2 pour faire 1 Ohm.

Le fil multi-brins isolé awg14 tient 50 Ampères sans problème. (isolant silicone 200°C).

Ce qui me fait peur, c'est la mesure qu'à obtenu @jbwheel lors d'une sortie (environs 80A je crois ).  d'où le fait que je penche pour l'AWG 12. ( au passage, merci @Techos78 pour le tableau )

Après, en effectuant le raccord, j'ai toujours la jonction avec la lamelle de nickel existante ( contrairement à Marty ou @Jef ).

dans dans mon cas, j'aurai deux points de passage du courant, donc l'intensité devrait être réparti entre mon câble et la jonction de la lamelle.

Je m'occupe de ça vendredi soir. Par la même occasion, je vais gratter l'extrémité de l'un des côtés de cette lamelle pour vérifier cet histoire d’existence, ou non, de lamelle en acier plaqué nickel.

il y a 31 minutes, Stanor a dit :

Ce qui me fait peur, c'est la mesure qu'à obtenu @jbwheel lors d'une sortie (environs 80A je crois ). (...)

Il est vrai que certaines mesures font peur. Elles sont souvent obtenues via WheelLog, mais a priori cette appli n'y est pour rien, elle affiche ce qu'on lui dit sur le bt.

Il me semble que l'acquisition des trames bluetooth se fait toutes les 200 millisecondes, il serait probablement souhaitable de pratiquer une moyenne glissante sur 3 valeurs, les pointes ne sont pas très significatives. Dans la filasse, l'inertie thermique intègre (au sens mathématique) l'énergie. Je ne connais pas grand chose dans ces conditions de courant extrême, dans les domaines militaires et spatiaux il faut des justifications solides quand on envisage des densités qui approchent 5 Ampères par mm carré...

Bonjour, apres avoir vu sur le Oueb se probleme de battterie de Mten, les solution postée ici sont TOP.

En effet passer toute la puissance entre les deux PACK par une seule lamelle est pas trés sécure

Il va falloir modifier à l'arrivée ces packs pour résoudre la future panne.





sur le HS de l'appareillage de soudure. Ayant pas mal à souder j'hésite aussi entre le transfo de micro onde et passer à la vrai station de soudure...



il y a 20 minutes, Kokorun a dit :

sur le HS de l'appareillage de soudure. Ayant pas mal à souder j'hésite aussi entre le transfo de micro onde et passer à la vrai station de soudure...



si tu n'es pas pressé celui-ci a bien marché pour moi:

https://fr.aliexpress.com/item/LED-Pulse-Battery-Spot-welder-787A-Spot-welding-Machine-Micro-computer-18650-micro-welding-with-LED/32660924128.html?spm=2114.06010108.3.1.3vqnQZ&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10084_10083_10080_10082_10081_10177_10110_10136_10137_10111_10060_10138_10112_10113_10155_10062_10114_10156_10154_10056_10181_10055_10054_10059_10099_10078_10079_10103_10073_10102_10096_10070_10148_10123_10147_10052_10053_10124_10142_10107_10050_10051,searchweb201603_2,ppcSwitch_2&btsid=3114e1df-6d88-48d5-a78a-900ea16b33d3&algo_expid=ae53038d-f274-4cad-8de4-e0de5e19c45a-3&algo_pvid=ae53038d-f274-4cad-8de4-e0de5e19c45a

le prix a même baissé, par contre j'avais eu des frais de douane !
